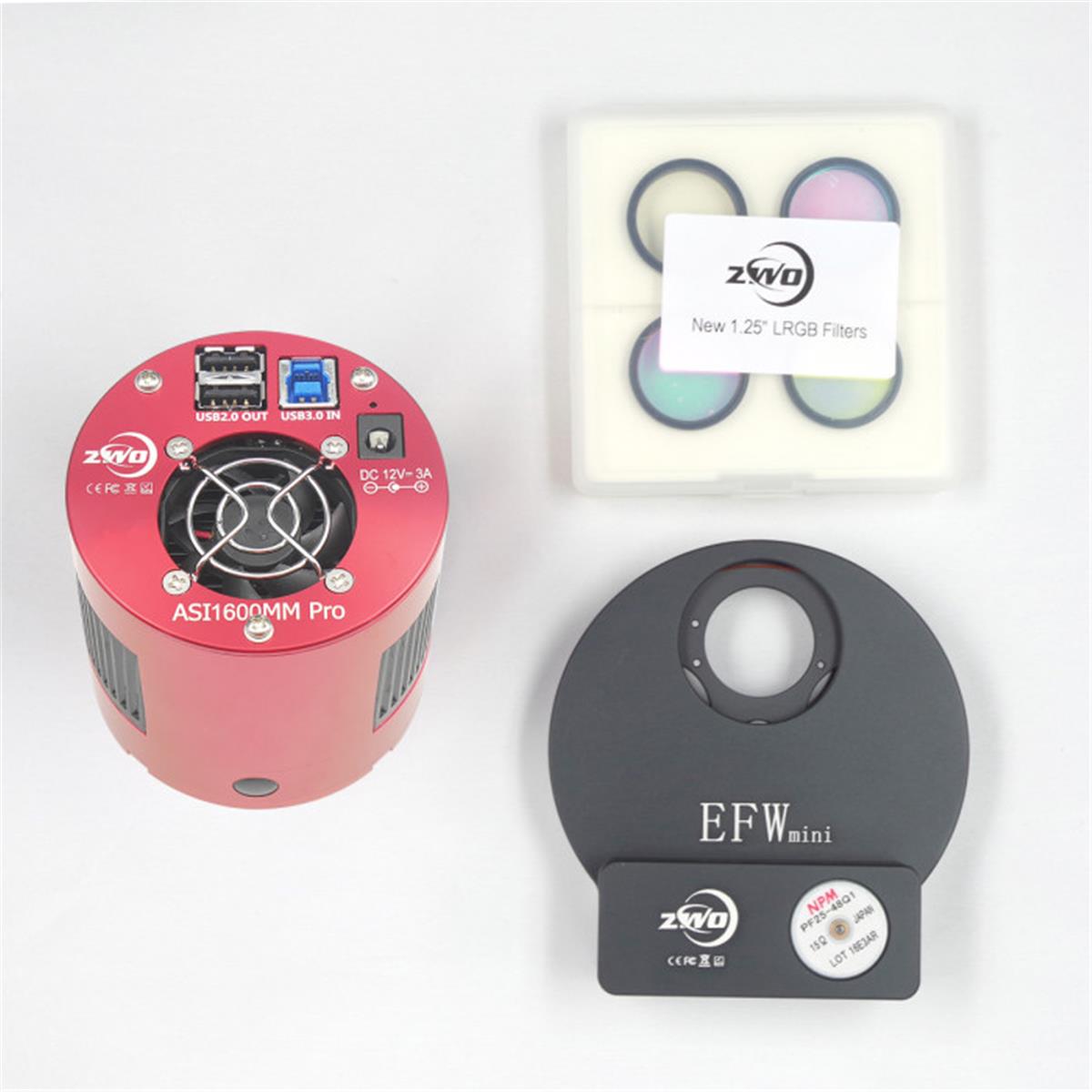

Caméra refroidie mono ZWO ASI1600MM-PRO + EFW + LRGB-1600

ZWO
(Code: ZW1600MM-P_M1)
1.884,00 €
Dont Ecopart : 0,14 €
Dont Ecopart : 0,14 €
1500g
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

La caméra référence chez ZWO pour se lancer dans l'imagerie du ciel profond

  • Capteur CMOS monochrome (16.4 Millions de pixels)
  • Taille pixel : 3.8µ
  • Résolution : 4656 x 3520px / 17.69mm x 13.37mm
  • Refroidissement intégré pour l'imagerie longue pose
  • Package avec roue à filtres Mini-5x31.75mm + lot de 4 filtres LRGB 31.75mm
  • Cette caméra nécessite une alimentation 11-15v pour fonctionner
  1. Tout savoir sur la caméra ZWO ASI1600MM-Pro monochrome refroidie

    La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI1600MM-Pro est équipé d'un capteur monochrome au format 4/3" de 16 millions de pixels (4656 x 3520px) dont l'usage est polyvalent. Avec un capteur si grand il se destine à l'imagerie lunaire et solaire tout en permettant d'accéder au ciel profond. Un refroidissement sous la température ambiante de 40/45°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux pour réduire nettement le bruit thermique.

    En version "Pro", cette caméra dispose d'une mémoire tampon (buffer) de 256MB augmentant considérablement la rapidité de lecture du capteur.

    Mémoire tampon de 256MB intégrée à la ZWO ASI1600MM-Pro

    En planétaire, elle permet d'obtenir une résolution de 4656 x 3520px à la vitesse de 23 images/seconde, avec une profondeur de 10bits. La vitesse d'acquisition atteint 192 images/seconde en résolution 320 x 240px à 10bits. Pour l'autoguidage, la caméra est équipée d'un port au standard ST4. L'ASI1600MM-Pro possède un filetage d'entrée de type M42 femelle. Plusieurs câbles et adaptateurs sont livrés pour de multiples combinaisons (voir onglet "Documentation").

    Plusieurs packages selon vos besoins

    La demande forte du modèle 1600MM-Pro a incité ZWO à proposer différentes configurations d'accessoires complémentaires. Il est en effet très souvent nécessaire d'ajouter une roue à filtres, et des filtres à une caméra monochrome. Voici le détail des différentes kits :

    Référence Elements inclus (en plus de l'ASI1600MM-Pro)
    ZW1600MM-P_K1 1x roue à filtre motorisée EFW 8 positions 31.75mm
    1x lot de 4 filtres LRGB 31.75mm
    1x lot de 3 filtres 7nm H-Alpha / S-II / O-III 31.75mm
    ZW1600MM-P_K2 1x roue à filtre motorisée EFW 8 positions 31mm non montés
    1x lot de 4 filtres LRGB 31mm non montés
    1x lot de 3 filtres 7nm H-Alpha / S-II / O-III 31mm non montés
    ZW1600MM-P_K3 1x roue à filtre motorisée EFW 7 positions 36mm non montés
    1x lot de 4 filtres LRGB 36mm non montés
    1x lot de 3 filtres 7nm H-Alpha / S-II / O-III 36mm non montés
    ZW1600MM-P_M1 1x roue à filtre motorisée Mini-EFW 5 positions 31.75mm
    1x lot de 4 filtres LRGB 31.75mm

    ZW1600MM-P_M2 1x roue à filtre motorisée Mini-EFW 5 positions 31mm non montés
    1x lot de 4 filtres LRGB 31mm non montés

    ZW1600MM-P_M3 1x roue à filtre motorisée Mini-EFW 5 positions 31.75mm
    1x lot de 4 filtres LRGB 31.75mm
    1x filtre 7nm H-Alpha 31.75mm
    ZW1600MM-P_M4 1x roue à filtre motorisée Mini-EFW 5 positions 31mm non montés
    1x lot de 4 filtres LRGB 31mm non montés
    1x filtre 7nm H-Alpha 31mm non monté

    Rendement quantique


    Bruit de lecture


    Courant d'obscurité


    Logiciels

    Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI1600MM est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

    Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

  2. Modèle ZWO ASI1600MM-Pro refroidie
    Capteur
    Type CMOS Monochrome
    Capteur Panasonic MN34230 ALJ/PLJ
    Format 4/3"
    Résolution 4656 x 3520px (16 millions de pixels)
    Taille du pixel 3.8µ
    Surface 236.51mm² (17.69mm x 13.37mm)
    Pleine capacité de charge 20 000 e-
    Pic de sensibilité (QE peak) 60%
    Gamme dynamique 12 bits ou 10 bits
    Temps de pose 32µs à 2000s
    Cadence d'images 12 bits : 4656x3[email protected]/s, 3840×[email protected]/s, 1920×[email protected]/s
    [email protected]/s, [email protected]/s, [email protected]/s
    10 bits : [email protected]/s, 3840×[email protected]/s, 1920×[email protected]/s
    [email protected]/s, [email protected]/s, [email protected]/s
    Bruit de lecture 1.2e- (gain @30dB)
    Mécanique
    Transfert/connectique 1x port USB 3.0 / 2x ports USB2.0
    Mémoire tampon Buffer DDR3 256MB
    Refroidissement Thermoélectrique régulé avec consigne. ΔT = -45°C max
    Alimentation (optionnelle) 12V à 2A Max (#ZWPOWER recommandée)
    Montage objectif 2" mâle avec filetage femelle T2 M42x0.75
    Back focus (Distance capteur/entrée caméra) 6.5mm ou 17.5mm avec l'adaptateur T2
    Dimensions (dia. x H) 78mm x 73.5mm
    Poids 410g
    Temp. maxi (fonction) -5°C à 45°C
    Temp. maxi (stockage) -20°C à 60°C
    Humidité maxi (fonction) 20% à 80%
    Humidité maxi (stockage) 20% à 95%
    • 1 caméra ZWO ASI1600MM-Pro monochrome refroidie
    • 1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
    • 1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
    • 1 cordon USB
    • 1 sacoche de protection
    • 1 spacer T2 de 21mm
    • 1 adaptateur T2-M48 de 16.5mm
    • 1 bague M42-M48
    • 1 lot de 4 spacers M42 (1x 0.1mm / 2x 0.2mm / 1x 0.5mm)
    • 2 câbles courts USB2.0 (pour roue à filtre, motorisation du porte-oculaire...)
    • Package #ZW1600MM-P_M1 avec roue à filtres Mini-5x31.75mm + lot de 4 filtres LRGB 31.75mm
  3. Montage de la caméra pour avoir un backfocus de 55mm

    ASI1600PRO_55bfwoOAG

    Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

    ASI1600PRO_55bfwOAG

    Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

    ASI1600PRO_55bfwOAG

    Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

    ASI1600PRO_55bwFD

    Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm

    ASI1600PRO_55bfwOAG

    Dessin technique

    Dessin technique ASI1600MM-Pro
