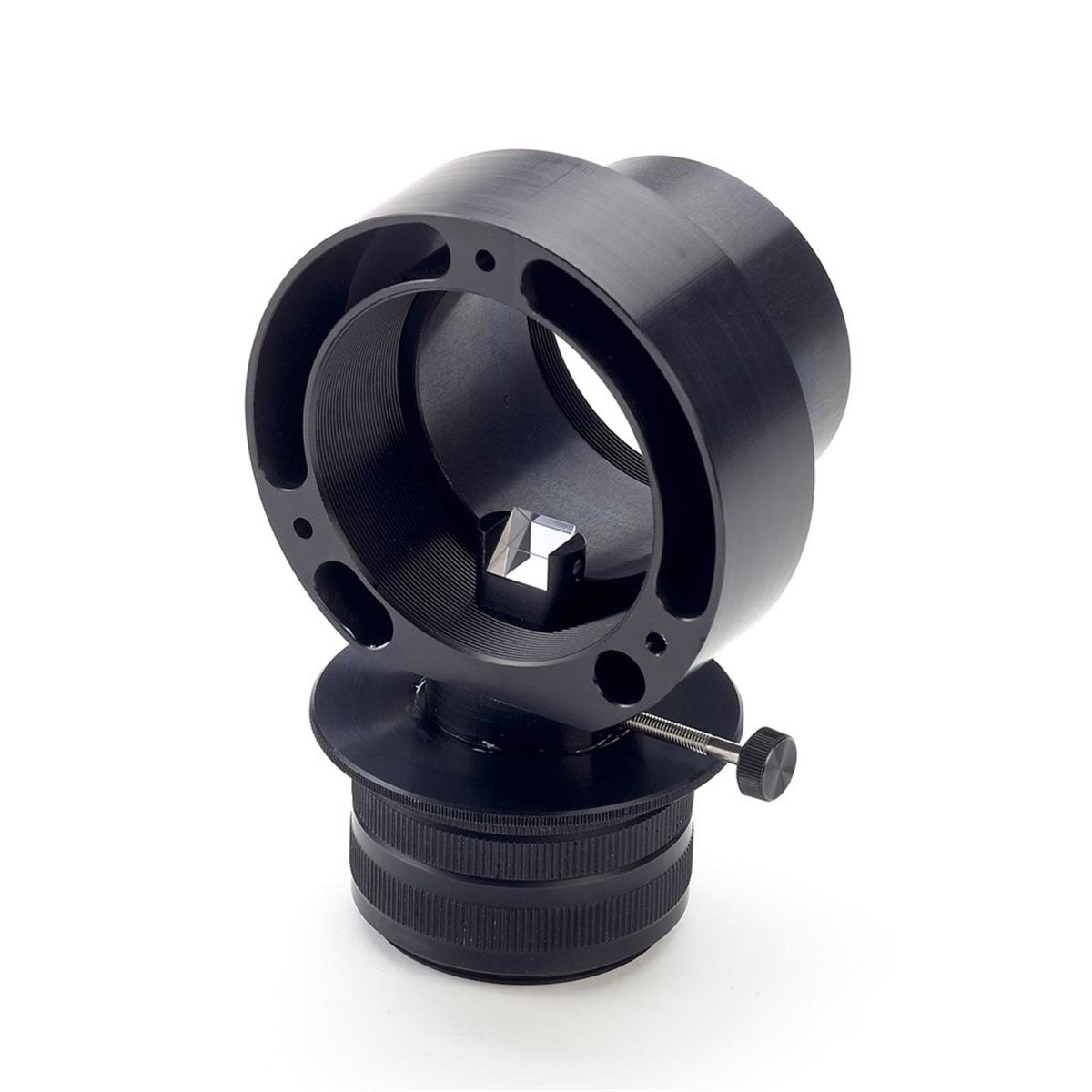

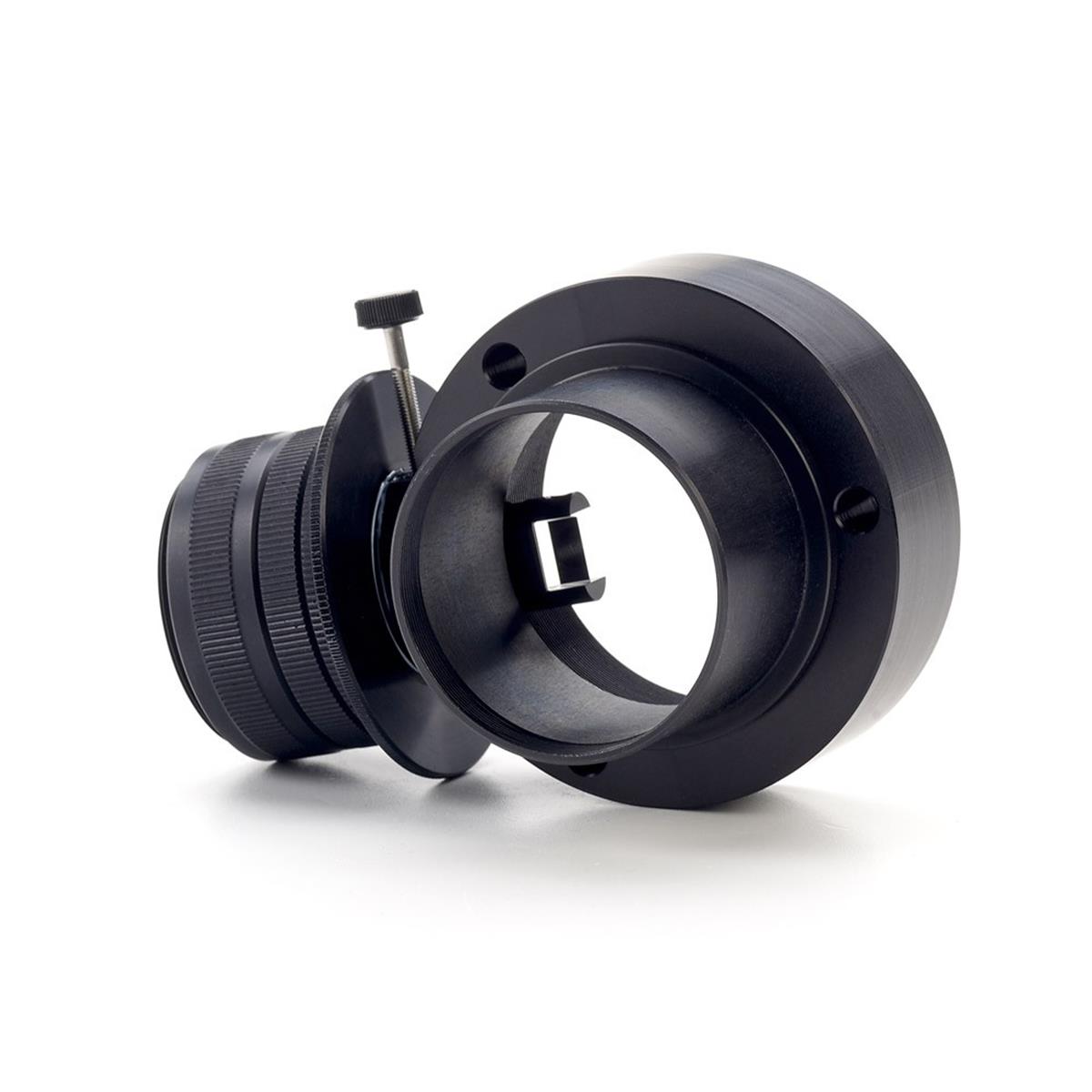

Le diviseur optique pour le guidage des caméras Atik

  • Entrée mécanique : M54 x 0.75 femelle
  • Sortie mécanique : M54 x 0.75 femelle
  • Tirage : 24 mm
  1. Tout savoir sur le diviseur optique Atik OAG

    Le diviseur optique est une pièce importante des montages pour l'imagerie au foyer d'un télescope ou d'une lunette astronomique. Cet accessoire s'intègre avant la caméra et la roue à filtres et est utilisé pour surveiller la qualité du suivi de la monture pendant les poses. Léger et court, il n'entraîne aucune surcharge de la monture et supprime les éventuels déséquilibres et flexions qu'une lunette guide fixée en parallèle du tube optique imageur pourraient engendrer.

    A l'aide d'un prisme, le diviseur optique prélève une fraction de la lumière en périphérie du chemin optique, hors du champ du capteur principal, et la renvoie vers le dispositif de guidage, que ce soit votre oeil ou une caméra d'autoguidage. Une étoile de ce champ est ensuite utilisée comme consigne pour garantir un suivi optimal de la monture.

    L'interface mécanique d'entrée est un filetage femelle M54x0.75. En sortie, vous disposez d'un filetage M54x0.75 femelle ou de 3 perçages de 3,2 mm de diamètre pour le vissage direct à l'avant des roues à filtres Atik. Le tirage total, hors adaptateur, est de 24 mm.

    Le montage de la caméra de guidage s'effectue par le biais d'un filetage T mâle (M42x0.75). La mise au point fine est hélicoïdale, sans rotation de la caméra, et verrouillable avec une vis moletée. Le prisme est réglable en hauteur (sur plus ou moins 5 mm).

    Le diviseur optique Atik OAG est livré avec 3 bagues allonges vissantes au filetage T (M42x0.75) qui permettent d'atteindre le backfocus nécessaire à la mise au point des caméras de guidage de différentes marques ; la mise au point précise s'effectue ensuite avec le système hélicoïdal. Un adaptateur pour coulant 2" (50,8 mm) est fourni.

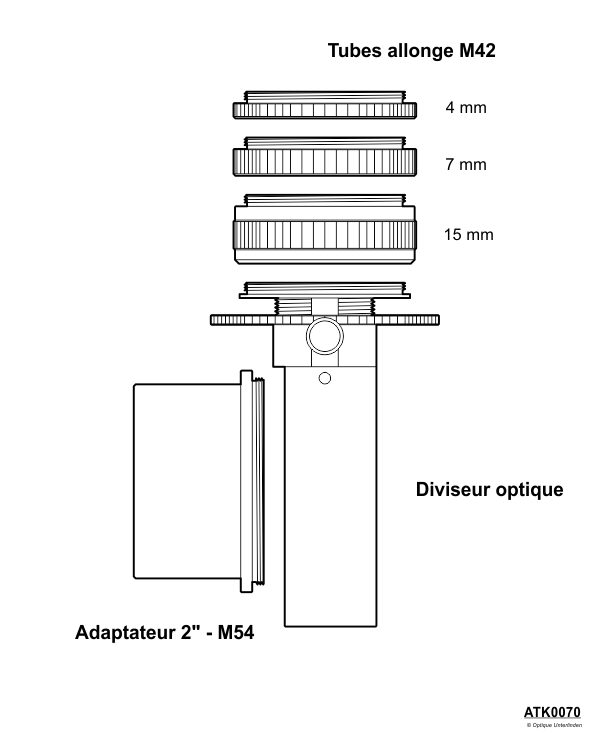

    Composition du diviseur optique Atik OAG
  2. Tableau des caractéristiques

    Caractéristique Diviseur optique Atik OAG
    Référence ATK0070
    Entrée mécanique Filetage M54x0.75 femelle
    Sortie mécanique Filetage M54x0.75 femelle
    Diamètre d'ouverture 54 mm
    Tirage 24 mm
    Poids 180 g

    Schémas

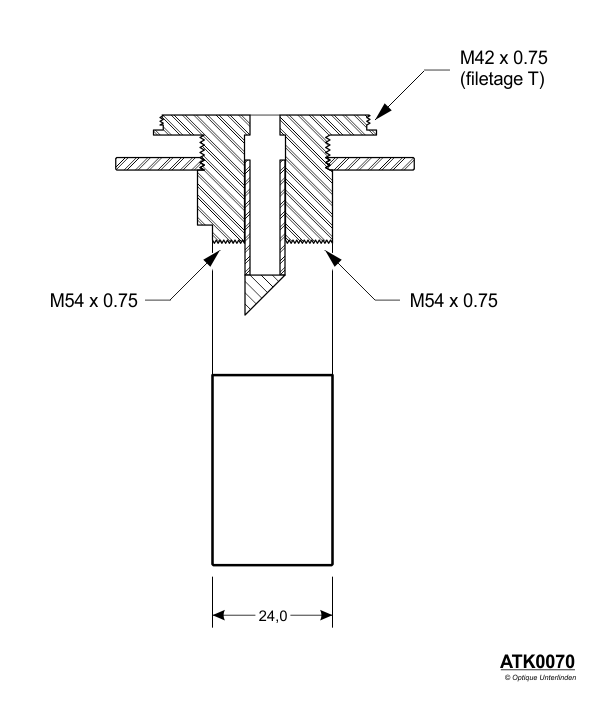

    Demi-coupe schématique du diviseur optique Atik OAG

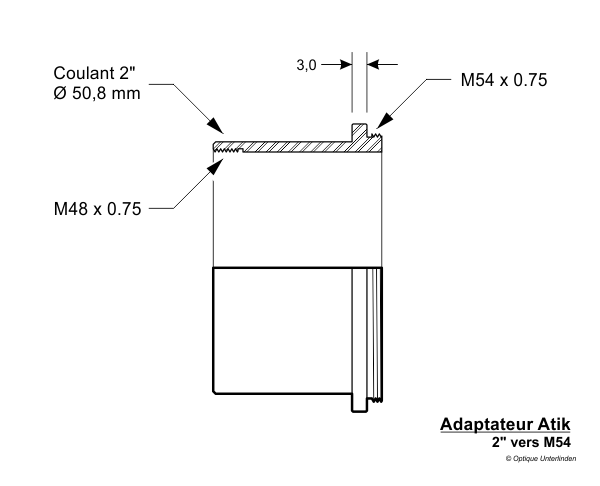

    Demi-coupe de l'adaptateur Atik au coulant 2"

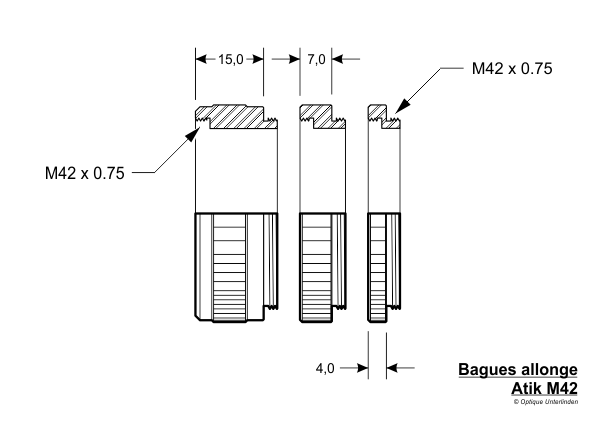

    Demi-coupe des bagues allonge Atik pour le diviseur optique OAG
  3. Contenu du produit
    • 1 diviseur optique Atik OAG
    • 1 bague de conversion coulant 2" (50,8 mm) vers M54
    • 3 bagues allonge T (M42x0.75)
  4. System-chart

    Schéma des montages possibles avec le diviseur optique Atik OAG Télécharger

    Dessin technique

    Dessin technique du diviseur optique Atik OAG Télécharger
