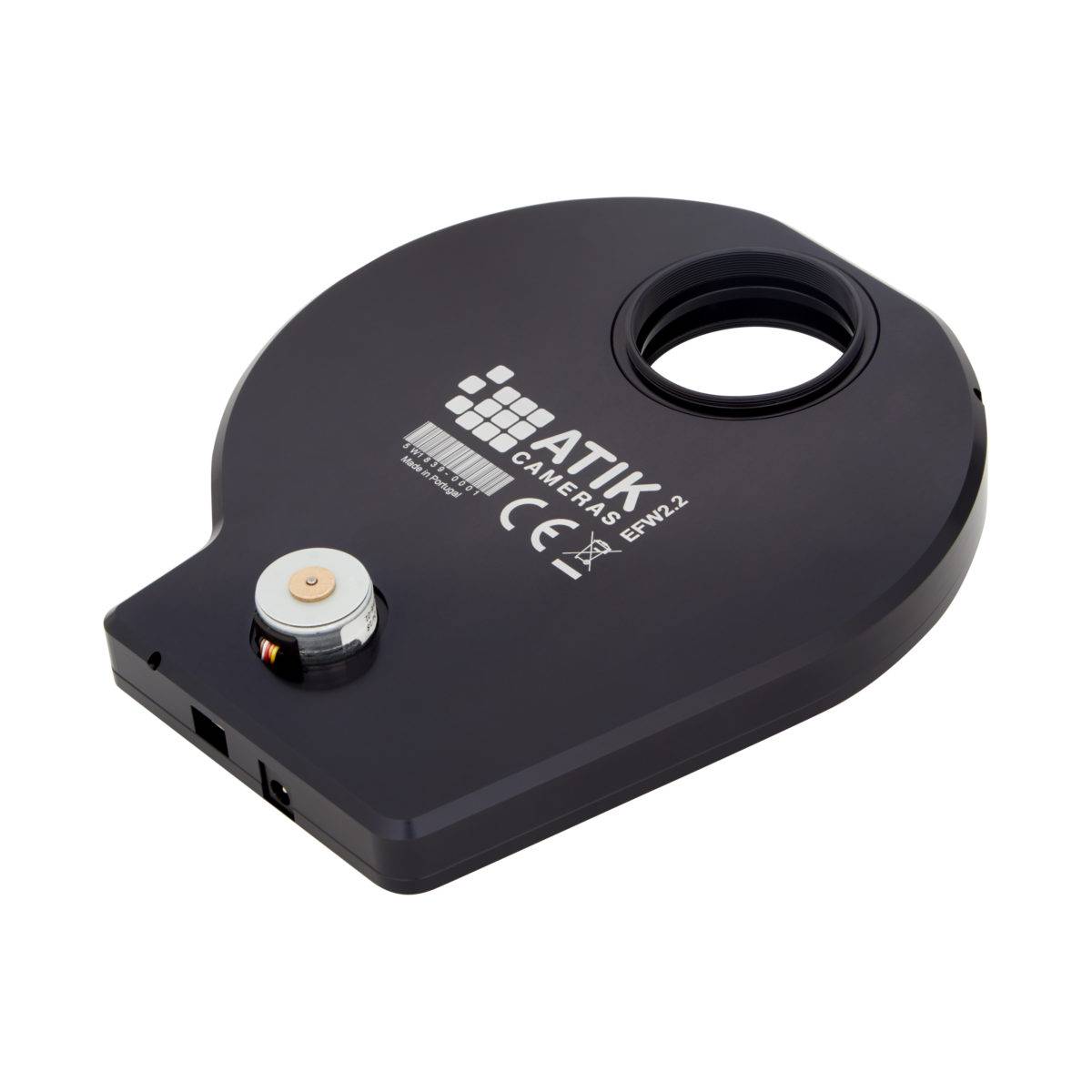

Roue à filtres Atik EFW2.2 avec carrousel 7 positions 36mm

Atik
(Code: ATK0176FW)
645,00 €
Dont Ecopart : 0,20 €
Dont Ecopart : 0,20 €
700g
En Stock
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

  • Pour les caméras Atik petits et moyens modèles
  • Carrousel à 7 positions pour filtres au diamètre 36 mm non montés
  • Roue à filtres électrique, pilotée par USB
  1. Tout savoir sur la roue à filtres Atik EFW2.2

    La roue à filtres Atik EFW2.2 est une évolution de l'ancienne version EFW2, équipée d'un système mécanique plus précis de positionnement du carrousel. Il vous garantit que chaque filtre sera toujours placé de la même façon à chaque rotation du carrousel, un avantage certain lors de la réalisation des PLU (plage de lumière uniforme). Il est en effet indispensable que les images de PLU (ou "flats") reproduisent fidèlement et systématiquement les mêmes défauts opto-mécaniques de votre montage (poussières, vignettage, etc.), quel que soit le filtre utilisé et la position de l'instrument, afin qu'ils puissent être supprimés avec précision.

    L'EFW2.2 offre un design épuré, tout en rondeurs. La roue est fine, seulement 21.8 mm d'épaisseur, et légère (500 g). Il n'y a aucune surépaisseur et aucune perte inutile de backfocus. Bien que la distance effective entre la roue et la caméra soit de 0 mm, il est tout de même possible de tourner cette dernière pour cadrer l'image.

    Les différentes versions de roue à filtres Atik EFW2.2

    La roue Atik EFW2.2 propose un grand choix de carrousels, selon la taille de vos filtres et les contraintes de votre capteur.

    • ATK0177FW - Roue EFW2.2 à 9 positions pour filtres montés au diamètre 31,75 mm (M28.5)
    • ATK0176FW - Roue EFW2.2 à 7 positions pour filtres non montés au diamètre 36 mm
    • ATK0175FW - Roue EFW2.2 à 5 positions pour filtres montés au diamètre 50,8 mm (M48)
    • ATK0174FW - Roue EFW2.2 à 5 positions pour filtres non montés au diamètre 50 mm

    Les carrousels EFW2.2 mesurent 15,4 cm de diamètre. Ils sont disponibles en option, à l'unité, en cas de besoin.

    Le montage mécanique

    L'entrée de la roue Atik EFW2.2, côté télescope, est au filetage M54x0.75 femelle. La sortie, côté caméra, est un profil propriétaire de 58 mm de diamètre muni d'une gorge qui permet d'effectuer le cadrage de la caméra ; le serrage s'effectue grâce à deux vis situées sur le côté de la roue. Le montage de la caméra Atik 16200 s'effectue par vissage direct de la roue sur la caméra, avec ou sans plaque frontale. Attention ! Si vous souhaitez utiliser la roue EFW2.2 équipée du carrousel à filtres 50,8 mm avec la caméra Atik 16200, il sera impératif d'utiliser la bague de conversion Atik EFW-M54 (ATK0081) optionnelle.

    Electronique et logiciels

    La roue à filtres Atik EFW2.2 est une roue pilotée de manière informatique exclusivement. Elle dispose d'un port Mini USB 2.0. Une alimentation électrique externe 12 V est nécessaire. Elle ne consomme que 0,3 A au maximum.

    L'EFW2.2 peut être pilotée, soit nativement depuis certains logiciels comme Artemis Capture, soit par le biais de la plateforme ASCOM pour Windows, soit par le biais des plateformes Indi/Indigo sous Linux et Mac. Des pilotes et un SDK sont téléchargeables gratuitement sur le site d'Atik. Nous vous invitons à vous reporter aux modes d'emploi des différents logiciels de pilotage pour connaître la compatibilité et les modalités d'installation de ces plateformes logicielles sur votre système.

  2. Tableaux des caractéristiques

    Caractéristique Roue à filtres Atik EFW2.2 à 7 positions 36 mm
    Référence ATK0176FW
    Type de carrousel 7 positions pour filtres au diamètre 36 mm non montés
    Entrée mécanique M54x0.75 femelle
    Sortie mécanique Profil Atik, diamètre 58 mm femelle avec gorge
    Tirage mécanique 22 mm
    Connectique Connecteur Mini USB2.0 + connecteur d'alimentation 5.5x2.1mm
    Alimentation 12V, 0,3A max.
    Dimensions (LxlxH) 195 x 172 x 22 mm
    Poids 500 g
  3. Contenu du produit
    • 1 roue à filtres Atik EFW2.2 + carrousel pour 7 filtres au diamètre 36 mm non montés
    • 1 jeu de vis et de rondelles pour le montage des filtres
    • 1 adaptateur coulant 2" (50,8 mm) vers M54
    • 1 cordon USB 2.0 (3 m)
    • 1 cordon d'alimentation avec prise allume-cigare (1,8 m)
    • 1 jeu de clé à six pans
  4. Documents techniques

    System-chart de la roue à filtres Atik EFW2.2 Télécharger
    Dessin technique de la roue à filtres Atik EFW2.2 Télécharger
