Caméra monochrome ZWO ASI174MM Mini

Caméra pour le planétaire et l'autoguidage

• Capteur CMOS monochrome IMX174 (2.3 Millions de pixels)
• Taille pixel : 5.86µ
• Résolution : 1936 x 1216px / 11.34mm x 7.12mm
• Surface : 80.80mm²

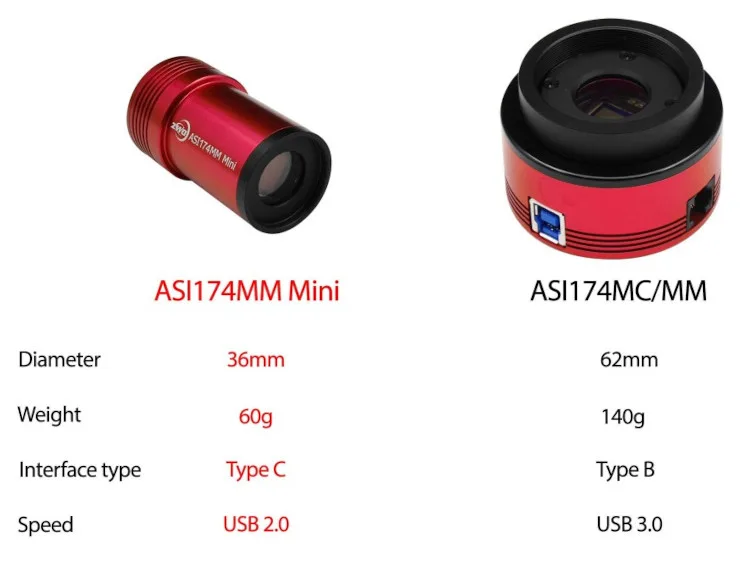

• Modèle léger et compact
• Entrée coulant 31.75mm

1. Tout savoir sur la caméra ZWO ASI174MM Mini (monochrome)

   Dans un souci permanent de répondre aux demandes des astrophotographes, la société chinoise ZWO (Zhen Wang Optical) propose maintenant des caméras miniatures pour l'autoguidage avec sa gamme baptisée "Mini". Plus légère, compacte, l'ASI174MM Mini peut également être utilisée comme "oeil" électronique, filmant à une cadence de 18.4 images/secondes en résolution maximum (12Bits). Le modèle ASI174MM Mini est équipé d'un capteur monochrome au format 1/1.2" de 2.1 millions de pixels (1936 x 1096px) dont l'usage est particulièrement destiné à l'imagerie planétaire, lunaire et à l'autoguidage.



   Pour l'autoguidage, la caméra est équipée d'un port au standard ST4 et transfert les images à l'aide d'un port USB 2.0.

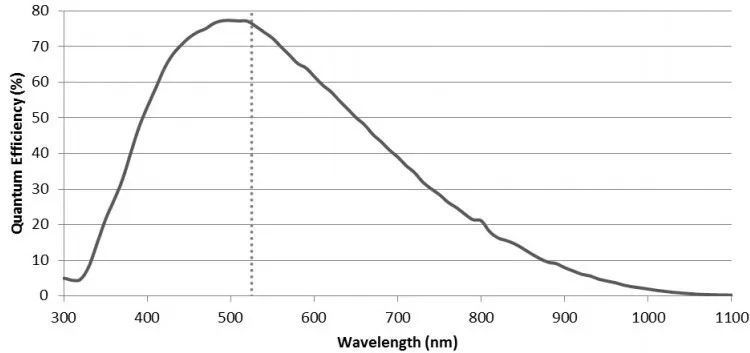

   Courbe des longueurs d'onde

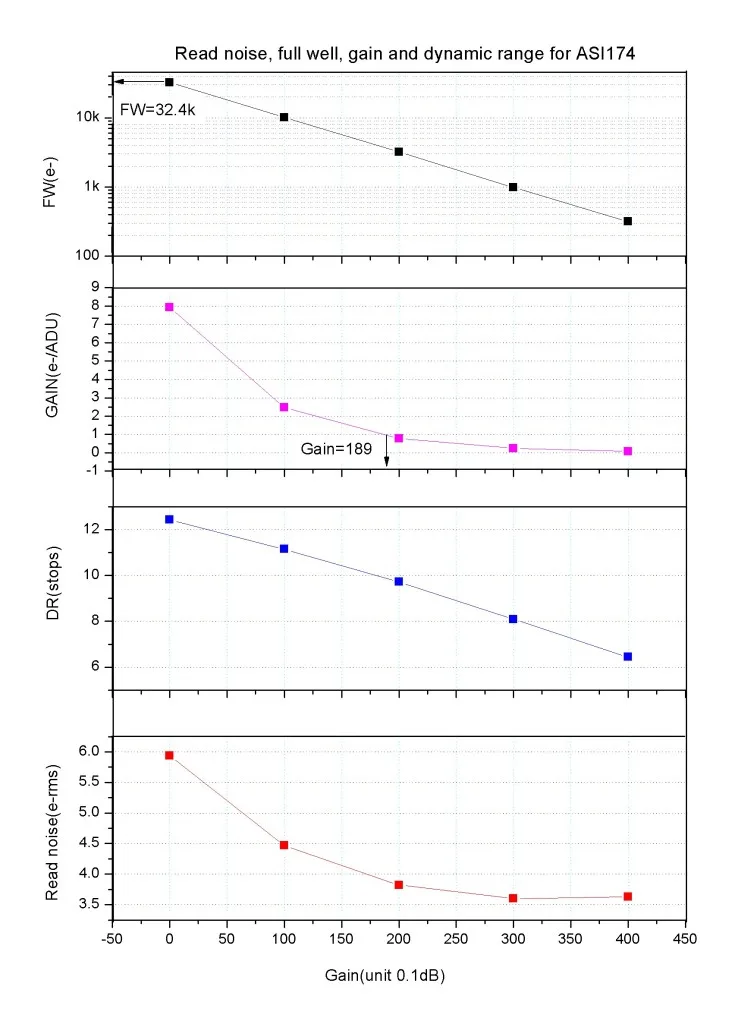

   Bruit de lecture

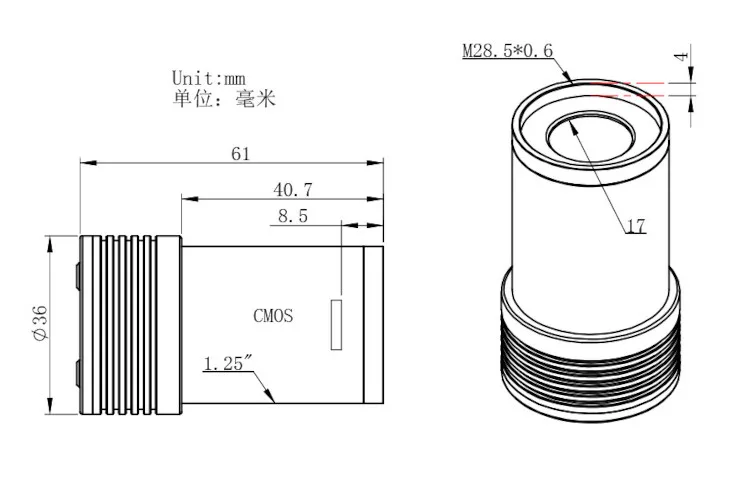

   Schéma technique



   Logiciels

   Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI174MM Mini est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

   Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

2. Modèle	ZWO ASI174MM Mini
   Capteur
   Type	CMOS monochrome
   Capteur	CMOS IMX174
   Format	1/1.2"
   Résolution	1936 x 1216px (2.35 millions de pixels)
   Taille du pixel	5.86µ
   Surface	80.80mm² (11.34mm x 7.12mm)
   Pleine capacité de Charge (FWC)	32 000 e-
   Pic de sensibilité (QE peak)	78%
   Gamme dynamique	12/10 bits
   Temps de pose	32µs à 2000s
   Cadence d'images (maximum)	12 bits : [email protected]/s
   Bruit de lecture	3.5e- à 6e-
   Transfert/connectique	USB 2.0
   Mécanique
   Montage objectif	Coulant 31.75mm mâle avec filetage pour filtre 31.75mm (dia.28.5mm)
   Back focus	8.5mm (Distance capteur/entrée caméra)
   Dimensions (dia. x H)	36mm x 61mm
   Poids	60g
   Temp. maxi (fonction)	-5°C à 45°C
   Temp. maxi (stockage)	-20°C à 60°C
   Humidité maxi (fonction)	20% à 80%
   Humidité maxi (stockage)	20% à 95%

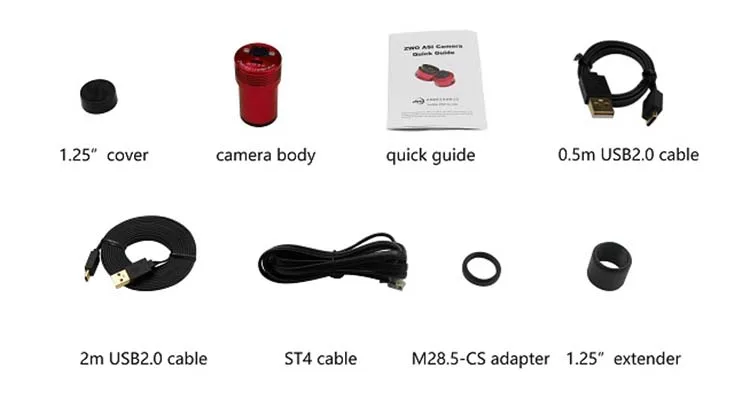

3. Chaque caméra comprend :

   • 1 caméra ZWO ASI174MM Mini monochrome (avec coulant 31.75mm mâle)
   • 1 adaptateur filetage M42 mâle vers coulant 1.25"
   • 2 cordons USB (0.5m et 2m)
   • 1 cordon d'autoguidage
   • 1 adaptateur filetage M28.5 vers CS
   • 1 tube allonge 31.75mm
