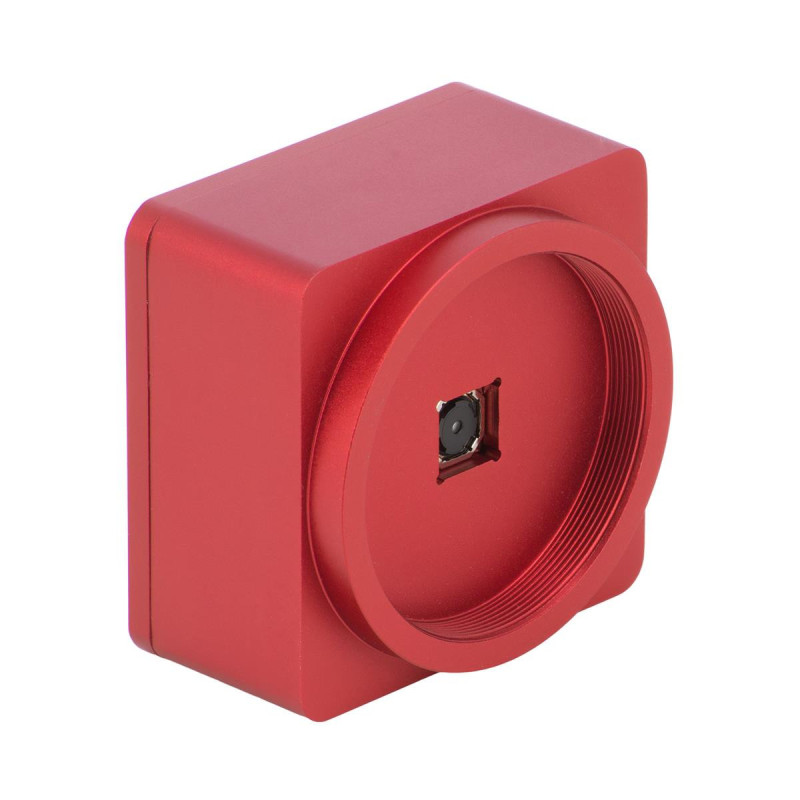

Collimateur électronique Ocal 2.0 PRO

Ocal
(Code: OL-OCAL-2.0PRO)
199,00 €
600g
En Stock
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

  • Caméra et logiciel pour réaliser la collimation des Newton/SCT
  • Pilotage en USB sur n'importe quel PC (windows)
  • Adaptateur OTG pour contrôle via votre tablette ou smartphone (Androïd)
  • Connexion avec filetage M42x0.75 femelle + adaptateurs
  1. Tout savoir sur le collimateur électronique OCAL2.0 Pro

    La collimation est une étape cruciale pour obtenir une belle image en observation visuelle ou lors de séances d'astrophotographie. Elle consiste à régler les 2 miroirs d'un télescope type Cassegrain ou Newton. C'est une opération qui peut se faire simplement sur une étoile brillante à fort grossissement ou à l'aide d'un outil mécanique. La marque chinoise Ocal propose une assistance électronique pour cette tâche (il existe habituellement les outils type Cheshire, oculaire de collimation... : sans électronique). Le collimateur électronique Ocal est la combinaison d'une caméra et d'un logiciel permettant d'aider les débutants pour obtenir une bonne collimation.

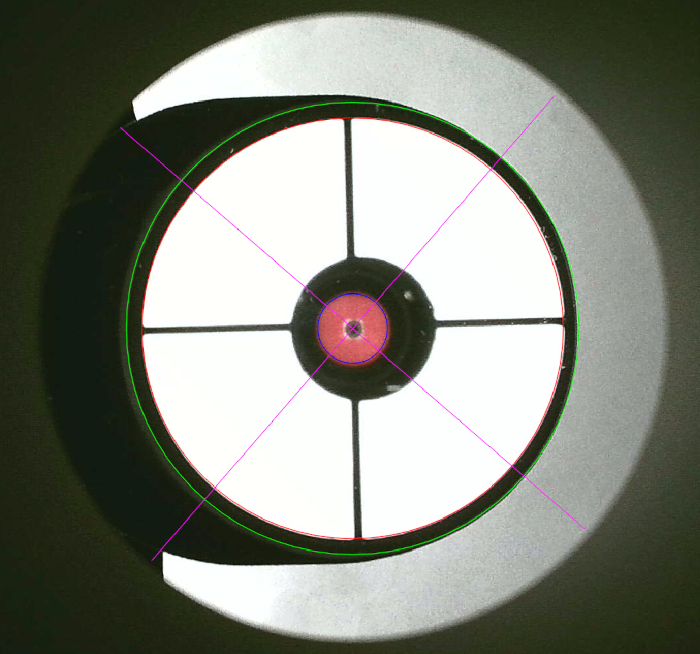

    Visualisation de l'aide du logiciel Ocal sur un Newton

    L'utilisation de l'Ocal est simple, il faut dans un premier temps étalonner divers cercles concentriques représentants l'image formée à la sortie du porte-oculaire par votre instrument. Un premier cercle indique l'entrée du porte-oculaire qu'il faut positionner géométriquement. Ensuite un cercle (vert ici) représente le miroir secondaire et à l'intérieur de celui-ci un autre cercle (rouge) indique l'image du primaire. Le cercle bleu est ici l'entrée du porte-oculaire avec la caméra Ocal au milieu. On régle d'abord le miroir secondaire puis le miroir primaire pour avoir au final un alignement de tous les éléments. Le tout prend moins de 5min avec l'habitude. Entraînez vous de jour dans les premiers temps; vous pouvez aussi ajouter une feuille blanche à l'opposé du porte-oculaire pour mieux visualiser chaque surface réfléchissante.

    La fixation par filetage M42 permet d'éviter les erreurs de tilt, le capteur est alors perpendiculaire à l'axe optique. L'Ocal est un plus très appréciable sur les très grands Dobsons où il est délicat d'être derrière l'oculaire tout en réglant à bout de bras les vis de collimation. Tout est ainsi visualisable sur un écran grâce au collimateur électronique Ocal. Dernier point : l'Ocal permet de vérifier le bon positionnement de la pastille au centre de votre miroir primaire, si votre télescope en est muni.

    TRES IMPORTANT : Chaque capteur, dans chaque caméra, dispose d'une position très précise, il faut la renseigner au moment de la première ouverture du logiciel. Ouvrez le fichier excel présent avec les drivers qui comprend le numéro de série de votre Ocal... et la position précise du centre du capteur. Insérez alors la ligne de coordonnées dans le logiciel. Téléchargement du fichier et du logiciel sur le site d'OCAL. Compatible Windows ou Android.

    Poids (sans capuchon et câble) : 92g

    La version Pro inclus en plus :

    • Un adaptateur T2->M48
    • Un nez 31.75mm
    • Un adaptateur OTG (USB femelle -> connectique mâle Androïd)

    Avec l'adaptateur OTG il est possile d'utiliser l'Ocal directement sur votre télephone ou tablette sous Androïd !

  2. #Eléments livrés#
    • 1x Caméra OCAL2.0
    • 1x Câble USB (1.5m)
    • 1x Filetage femelle M42x0.75
    • 1x Adaptateur OTG pour contrôle via votre tablette ou smartphone (Androïd)
    • 1x Adaptateur T2->M48
    • 1x Nez 31.75mm
    • 1x Capot de protection
