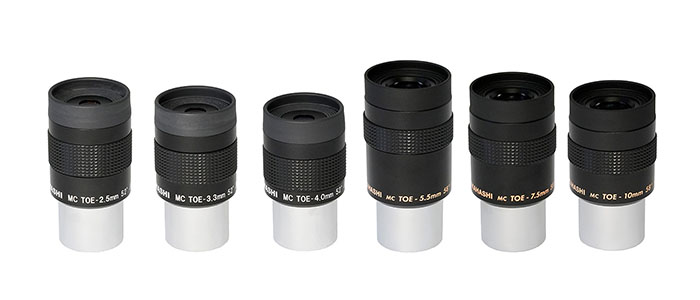

Tout savoir sur les oculaires Takahashi TOE
La meilleure observation s'effectue en associant un excellent tube optique avec un excellent oculaire. Cette combinaison optimise la résolution de l'instrument sur l'intégralité du champ de vision. C'est avec cet objectif qu'ont été imaginés les oculaires Takahashi TOE (Takahashi Orthoscopic Eyepieces). Que ce soit sur les lunettes et télescopes Takahashi ou sur ceux d'autres marques prestigieuses, ils permettent aux objectifs des différents tubes optiques d'exprimer leur plein potentiel notamment en terme de résolution. Ces oculaires démontrent que des lunettes comme les TOA, les TSA, les FOA et les FSQ, ou les télescopes comme les Mewlon-CRS ne sont pas uniquement des instruments photographiques mais aussi de redoutables outils pour l'observation visuelle.
Les oculaires Takahashi TOE ont été conçus pour l'observation à fort grossissement de la Lune et des planètes, en offrant un confort optimal. Sur la lunette TOA-130, les oculaires de 4 mm, 3,3 mm et 2,5 mm sont utilisés pour obtenir des grossissements, respectivement, de 250x, 300x et 400x. Sur la lunette FSQ à F/D 5, l'utilisation des TOE est recommandé en association avec un extendeur de focale, de façon à passer à F/D 8. Le champ de vision apparent des TOE est de 52° ou 58°, selon les modèles, plus large que les 48° de champ de la gamme Takahashi TPL.

Les aberrations optiques des oculaires sont difficiles à évaluer théoriquement, étant donné la grande variété des instruments auxquels ils sont associés. Aussi, chez Takahashi, les caractéristiques optiques des oculaires sont calculés en partant du principe que l'oculaire est monté au foyer de la TOA-130, lunette à triplet apochromatique dont les performances sont parmi les meilleures du marché. Les modèles TOE 58° sont conçus pour obtenir des étoiles sans aberration sur l'ensemble du champ de vision apparent. Ce dernier équivaut presque à 1 radian, ce qui correspond au champ de vision que peut observer un être humain sans bouger les yeux. Le dégagement oculaire a été fixé à 15 mm, garantissant une vision optimale même aux porteurs de lunettes de vue.
Sur les modèles à 52° de champ apparent, le rapport de Strehl ne descend pas sous 98%, quelle que soit la longueur d'onde considérée (de 486 nm à 656 nm) et sur l'ensemble du champ. D'un point de vue géométrique, le spot-diagram montre que la résolution est nettement en deça de la limite de Dawes calculée pour l'objectif de la TOA-130. Enfin, on notera que l'aberration chromatique résiduelle est extrêmement faible.
Sur les modèles à 58° de champ apparent, le rapport de Strehl en périphérie est supérieur à 90% pour les TOE-5.5mm et TOE-7.5mm à fort grossissement, et supérieur à 60° pour le TOE-10mm à grossissement moyen. Quand un oculaire TOE est monté sur une lunette TOA, toute la lumière visible (de 436 nm à 656 nm), du centre à la périphérie, se situe quasiment dans le disque d'Airy, limité par la diffraction.
Le design optique des oculaires TOE est composé de 6 lentilles réparties en 4 groupes. Chaque surface optique est traitée multicouche total à large spectre et un traitement alternatif est appliqué sur les surfaces où la balance des couleurs doit être corrigée et où le contraste doit être amélioré. Enfin, tous les bords des lentilles et les surfaces métalliques internes sont noircies pour empêcher les rayons parasites.
Tableau des caractéristiques
Caractéristiques de l'oculaire Takahashi TOE-2.5mm
Caractéristique | Oculaire Takahashi TOE-2.5mm |
---|---|
Référence | TATKA00613 |
Focale | 2,5 mm |
Champ apparent | 52 degrés |
Dégagement oculaire | 10 mm |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 39 mm |
Longueur mécanique | 76 mm |
Poids | 145 g |
Caractéristiques de l'oculaire Takahashi TOE-3.3mm
Caractéristique | Oculaire Takahashi TOE-3.3mm |
---|---|
Référence | TATKA00614 |
Focale | 3,3 mm |
Champ apparent | 52 degrés |
Dégagement oculaire | 10 mm |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 39 mm |
Longueur mécanique | 72 mm |
Poids | 140 g |
Caractéristiques de l'oculaire Takahashi TOE-4.0mm
Caractéristique | Oculaire Takahashi TOE-4.0mm |
---|---|
Référence | TATKA00615 |
Focale | 4 mm |
Champ apparent | 52 degrés |
Dégagement oculaire | 10 mm |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 39 mm |
Longueur mécanique | 68 mm |
Poids | 140 g |
Caractéristiques de l'oculaire Takahashi TOE-5.5mm
Caractéristique | Oculaire Takahashi TOE-5.5mm |
---|---|
Référence | TATKA00616 |
Focale | 5,5 mm |
Champ apparent | 58 degrés |
Dégagement oculaire | 15 mm |
Design optique | 6 lentilles en 4 groupes |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 40 mm |
Longueur mécanique | 85 mm |
Poids | 185 g |
Caractéristiques de l'oculaire Takahashi TOE-7.5mm
Caractéristique | Oculaire Takahashi TOE-7.5mm |
---|---|
Référence | TATKA00617 |
Focale | 7,5 mm |
Champ apparent | 58 degrés |
Dégagement oculaire | 15 mm |
Design optique | 6 lentilles en 4 groupes |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 40 mm |
Longueur mécanique | 79 mm |
Poids | 175 g |
Caractéristiques de l'oculaire Takahashi TOE-10mm
Caractéristique | Oculaire Takahashi TOE-10mm |
---|---|
Référence | TATKA00618 |
Focale | 10 mm |
Champ apparent | 58 degrés |
Dégagement oculaire | 15 mm |
Design optique | 6 lentilles en 4 groupes |
Montage | Coulant 1.25" (31,75 mm) |
Diamètre mécanique | 40 mm |
Longueur mécanique | 74 mm |
Poids | 165 g |
