Plaque de Tilt M54 ZWO

ZWO
(Code: ZWM54-PLATE)
42,00 €
100g
En Stock
paiement_securisé
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

livraison
Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

boutique
Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

savoir_faire_sav
Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

Pour régler l'orthogonalité de votre capteur

  • Entrée/sortie M54
  • Fabrication en métal anodisé noir
  • Tirage généré de 5mm
  1. L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

    Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d'épaisseur au format M54 (entrée/sortie). Elle s'adapte sur la face avant des caméras ZWO ASI2600/6200/2400 ou le diviseur OAG M68. 3 vis à 120° permettent à l'aide d'une clef Allen le réglage de l'inclinaison, 3 sont pour la fixation. A noter : inclus avec les caméras plein format.

    • Construction solide en aluminium
    • Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

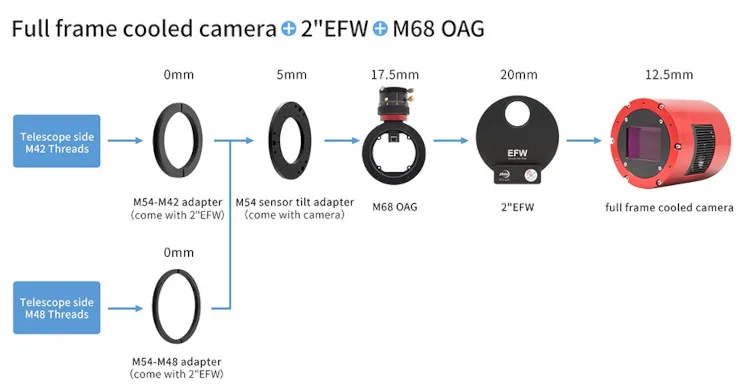

    Exemple d'utilisation

    Configuration avec la bague de tilt ZWO M54
