Super réducteur 645-QE n°18L pour FSQ-106ED/EDX4 (0.72X)

Takahashi
(Code: TATKA36580L)
2.337,00 €
1000g
En Stock
Paiement 100% sécurisé

Monético CIC Paiement, Paypal, Paiement en 3 fois sans frais.

Livraison express

Retrait en magasin, Colissimo, Chronopost, Transporteur (palette). France et Europe

Notre magasin

Du lundi au vendredi, de 9h à 12h et de 14h à 19h.

Le samedi, de 9h à 12h et de 14h à 18h

Notre savoir-faire

Toute l'expérience d'Optique Unterlinden

à votre service

Le réducteur de focale pour l'imagerie moyen format avec la lunette Takahashi FSQ-106EDX4

  • Spécifique aux lunettes Takahashi FSQ-106ED et FSQ-106EDX4
  • Facteur de grandissement de 0,72x
  • 60 mm de cercle image corrigé
  1. Tout savoir sur le réducteur de focale Takahashi 645RD QE0.72x

    Le réducteur de focale 645RD QE0.72x est un réducteur haute performance qui renforce encore l'attrait de la lunette FSQ-106EDX4, astrographe déjà fortement plébiscité par les astrophotographes.

    Il est composé de quatre lentilles de grand diamètre, réparties en quatre groupes. La longueur focale résultante est de 380 mm (F/D 3,6) et le cercle image corrigé est de 60 mm de diamètre. L'illumination hors-axe a été améliorée. La quantité de lumière en périphérie du champ est supérieure à 70 %. La quantité de lumière sur les 44mm couvrant la diagonale d'un capteur plein format est supérieure à 90 %, soit environ 50 % de plus que le réducteur QE0.73X. Le vignettage est presque imperceptible sur les caméras CCD refroidies et les appareils photo reflex numériques disponibles sur le marché aujourd'hui. Enfin, les étoiles sont ponctuelles jusqu'en bord de champ.

    Le réducteur QE0.73X présentait une légère aberration chromatique violette sur les longueurs d'onde voisines de 420 nm ; elle a été presque entièrement corrigée. La tâche de diffraction a été réduite à environ 2/3 de la taille du spot à un diamètre de cercle image d'environ 44 mm. Pour augmenter la transmission lumineuse, les lentilles sont traitées multicouche à large spectre, ce qui réduit les reflexions à moins de la moitié de celle d'un traitement multicouche classique centré sur les longueurs d'onde proches de 500 nm. Les images fantômes s'en trouvent réduites et la transmission sur toute la gamme de lumière visible est augmentée.

    Le montage du réducteur sur la lunette est particulier. En effet, contrairement aux autres accessoires, il ne se visse pas au foyer. Le corps principal du réducteur est directement vissé à l'extrémité arrière de la lentille G4, à l'intérieur du tube optique de la FSQ-106EDX4, ceci afin de réduire la charge au niveau du porte-oculaire ; l'ensemble des bagues d'adaptation du boîtier photo ou de la caméra englobe donc le réducteur, qui reste fixe. Sur la version ED classique, le collier rotatif géant (TKP86200, vendu séparément) peut être ajouté au montage, en remplacement de la bague allonge TKA36582, afin de faciliter le cadrage de l'image. Pour plus de détails sur le montage, consultez la rubrique Documentation.

    Avec ce réducteur 645 QE0.72X, la FSQ-106EDX4 dispose désormais d'un cercle image pour l'imagerie moyen format, parfaitement corrigé des aberrations, à deux longueurs focales différentes : 530 mm (F/D 5) et 380 mm (F/D 3.6).

  2. Caractéristiques du réducteur de focale Takahashi 645RD QE0.72x

    Caractéristiques générales

    Caractéristique Réducteur de focale Takahashi 645RD QE0.72x
    Design 4 lentilles en 4 groupes
    Cercle image corrigé 60 mm
    Interface mécanique en entrée Filetage M72x0.75 male
    Interface mécanique en sortie Aucune
    Backfocus mécanique 56,2 mm
    Longueur 74,2 mm
    Poids 200 g

    Spot-diagrams

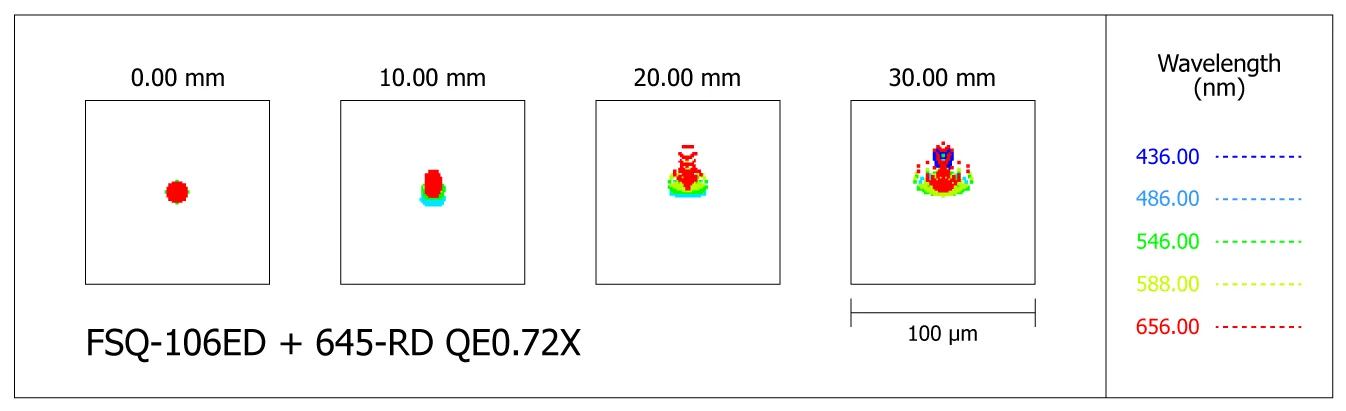

    Spot-diagram de la lunette Takahashi FSQ-EDX4 avec le réducteur de focale 645RD QE0.72x

    Spot-diagram de la lunette Takahashi FSQ-EDX4 avec le réducteur de focale 645RD QE0.72x
  3. Contenu du produit

    • 1 réducteur de focale Takahashi 645RD QE0.72x
  4. Documents

    Montage

    Coupe et montage du réducteur sur la FSQ-106ED (en japonais) Télécharger
