Adaptateur photo Takahashi CA-102 - Optique Unterlinden

Adaptateur CA102 n°30L Takahashi pour FC-35 sur FS-102/FC-100

( Code : TATKA23202 )

L'adaptateur photo du réducteur de focale FC-35RD 0.66x pour les lunettes FC-100DZ/DL

Entrée au filetage M72 femelle
Sortie au filetage M54 femelle
Tirage de 12.8mm
Compatible avec les lunettes FC-100DZ, FC-100DL, FS-102

63,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur photo Takahashi CA-102

L'adaptateur CA-102 est destiné aux différents montages photographiques associant le réducteur de focale Takahashi FC-35RD 0.66x et les lunettes FC-100DZ, FC-100DL (lunettes de la gamme FC-100 équipées d'un gros système de mise au point) ainsi que l'ancien modèle FS-102. Il permet de récupérer le backfocus standard de 56 mm derrière le réducteur de focale et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ Takahashi DX-WR, par exemple), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M54 femelle vers M54 mâle, M54 vers M48 ou M54 vers M42). Reportez-vous au system-chart de votre instrument pour plus de détails sur la composition des différents montages. N'hésitez pas à nous contacter pour vos demandes d'assemblage.

Attention ! Les montages photographiques sur la lunette FC-100DF avec le réducteur de focale FC-35RD 0.66x nécessitent l'adaptateur CA-100D (TKA19202) car la sortie du foyer de cette lunette avec le réducteur de focale est différente.

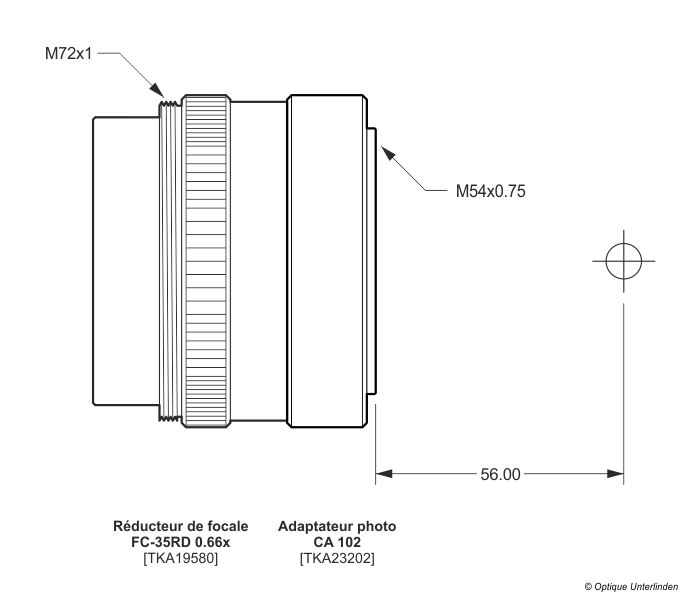

Distance entre la dernière face d'appui de l'adaptateur photo Takahashi CA-102 et le foyer de la lunette avec le réducteur de focale FC-35RD 0.66x.

L'interface mécanique d'entrée est au filetage M72x1 femelle. L'interface mécanique de sortie est au filetage M54x0.75 femelle. Le tirage est de 12,8 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristique	Adaptateur photo Takahashi CA-102
Référence	TKA23202
Interfaces mécaniques en entrée	Filetage M72x1 femelle
Interface mécanique en sortie	Filetage M54x0.75 femelle
Tirage	12,8 mm
Dimensions	Longueur : 20 mm. Diamètre : 75 mm
Poids	50 g

Schémas

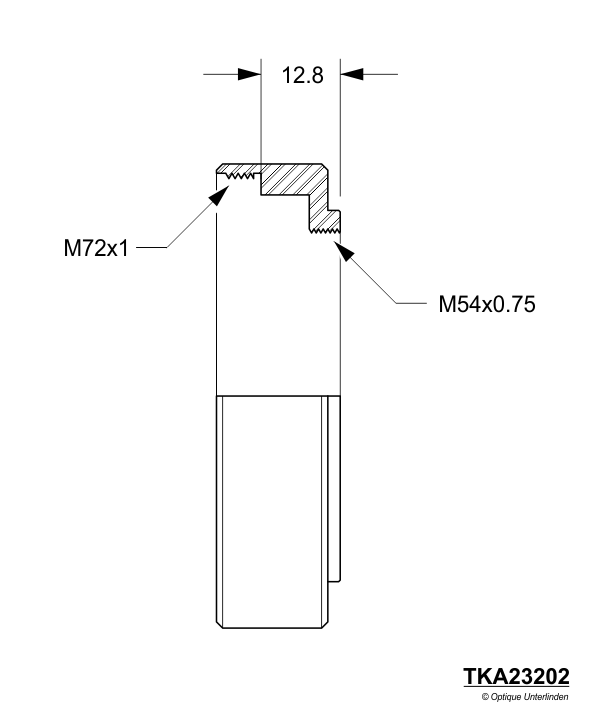

Filetages d'entrée, de sortie, et tirage de l'adaptateur photo Takahashi CA-102

1x Adaptateur photo Takahashi CA-102

FOIRE AUX QUESTIONS

Cet adaptateur CA-102 est-il compatible avec toutes les lunettes Takahashi FC-100 ?

Non, l'adaptateur CA-102 est conçu spécifiquement pour les modèles FC-100DZ et FC-100DL ainsi que la FS-102. Il ne convient pas à la FC-100DF qui nécessite un adaptateur différent (CA-100D) en raison d'une sortie de foyer différente avec le réducteur FC-35RD.

Pourquoi est-il important de respecter le tirage de 12,8 mm indiqué pour cet adaptateur ?

Le tirage de 12,8 mm correspond à la distance précise entre la dernière face d'appui de l'adaptateur et le foyer de la lunette avec le réducteur de focale FC-35RD. Respecter ce tirage est crucial pour garantir une mise au point optimale et éviter les aberrations optiques, notamment la perte de netteté ou de champ.

Puis-je monter directement mon appareil photo reflex sur cet adaptateur CA-102 ?

L'adaptateur CA-102 possède une sortie M54 femelle, il faut donc utiliser une bague T2 adaptée (souvent M54 mâle vers la monture de votre appareil photo) pour fixer un reflex. De plus, pour un usage grand champ, la bague T grand champ Takahashi DX-WR est recommandée afin de préserver la qualité optique.

Est-ce que cet adaptateur ajoute du poids important à mon installation ?

Avec un poids de seulement 50 g, l'adaptateur CA-102 est très léger et n'impactera pas significativement la charge sur votre monture. Cela est un avantage pour maintenir une bonne stabilité, surtout lors de longues poses en astrophotographie.

Comment puis-je adapter une caméra CMOS ou CCD à cet adaptateur si les filetages ne correspondent pas ?

L'adaptateur CA-102 offre une sortie M54 femelle. Si votre caméra n’a pas ce filetage, vous devrez utiliser un convertisseur de filetage optionnel (par exemple M54 vers M48 ou M54 vers M42). Il est important de vérifier le backfocus requis par votre caméra et de respecter la chaîne optique pour éviter toute perte de netteté.
