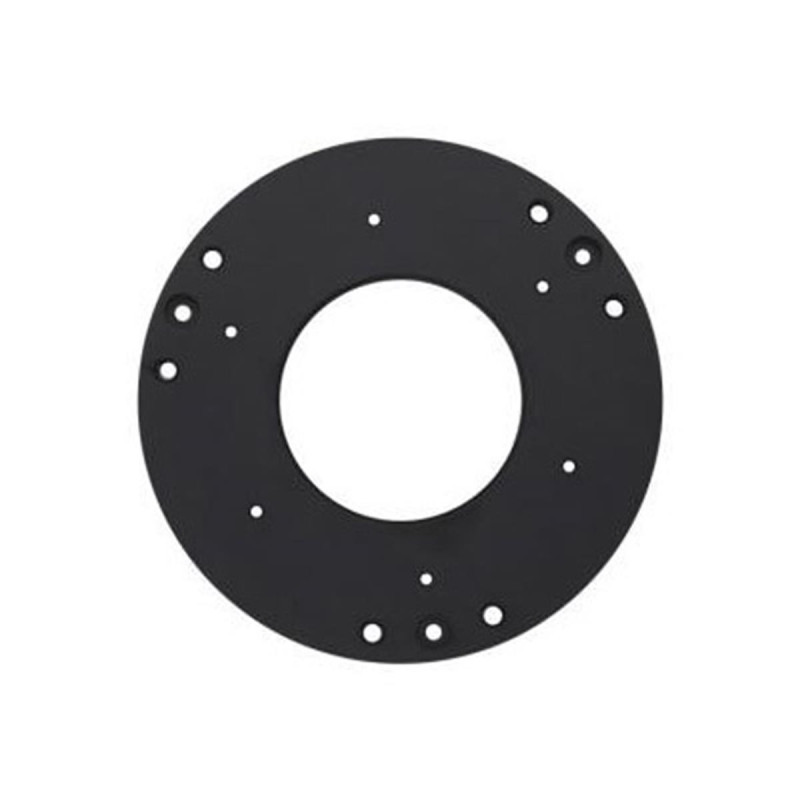

Plaque de Tilt M42 ZWO

( Code : ZWM42-PLATE )

Pour régler l'orthogonalité de votre capteur

Entrée/sortie M42
Fabrication en métal anodisé noir
Tirage généré de 5mm

42,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d'épaisseur au format M54 (entrée/sortie). Elle s'adapte sur la face avant de la caméra ZWO ASI2600 ou le diviseur OAG M68. 3 vis à 120° permettent à l'aide d'une clef Allen le réglage de l'inclinaison, 3 sont pour la fixation.

Construction solide en aluminium
Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

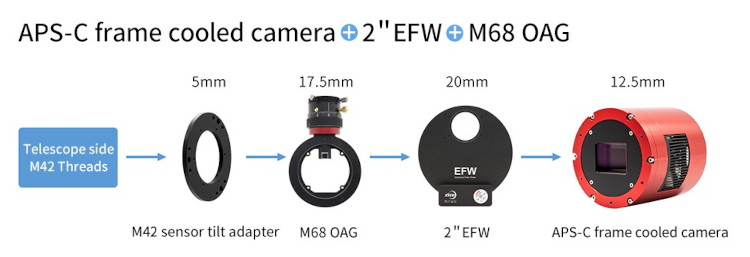

Exemple d'utilisation

Configuration avec la bague de tilt ZWO M42

FOIRE AUX QUESTIONS

Pourquoi est-il important de corriger le tilt sur une caméra d'astrophotographie ?

Le tilt correspond à un défaut d'orthogonalité entre le capteur de la caméra et l'axe optique du télescope. Même une légère inclinaison peut provoquer une déformation des étoiles, surtout en bord de champ, ce qui donne des étoiles étirées ou en forme d'ellipse. Ce phénomène est amplifié avec des capteurs de grande taille (au-delà du format APS-C). Corriger ce tilt avec une plaque réglable comme la Plaque de Tilt M42 ZWO permet d'obtenir des images nettes et homogènes sur tout le champ, ce qui est crucial pour la qualité finale de l'astrophoto.

Comment se règle concrètement la Plaque de Tilt M42 ZWO ?

La plaque dispose de 3 vis de réglage disposées à 120° qui agissent sur l'inclinaison du capteur. En tournant ces vis avec une clé Allen, on ajuste précisément l'inclinaison pour rendre le capteur parfaitement perpendiculaire à l'axe optique. Trois autres vis servent à fixer solidement la plaque entre la caméra et le reste de la chaîne optique. Ce système permet d’affiner le réglage sans démonter l’ensemble, ce qui est pratique pour corriger le tilt directement sur le terrain.

La plaque de tilt ajoute-t-elle un tirage optique à prendre en compte ?

Oui, la Plaque de Tilt M42 ZWO génère un tirage fixe de 5 mm. Ce tirage s'ajoute donc au backfocus total de votre configuration optique. Il est important de le prendre en compte lors du calcul du tirage nécessaire pour atteindre le plan focal correct, sous peine d'obtenir des images floues ou hors focus. En astrophotographie, respecter précisément le backfocus recommandé par le fabricant du télescope ou de la caméra est essentiel.

Cette plaque est-elle compatible seulement avec les caméras ZWO ?

Cette plaque est spécifiquement conçue pour les caméras ZWO utilisant un filetage M42 au niveau de l'entrée/sortie, notamment sur des modèles comme la ZWO ASI2600 ou le diviseur optique OAG M68. Si votre caméra ou accessoire possède ce filetage standard, la plaque peut être utilisée. En revanche, pour d'autres marques ou types de filetage, il faudra vérifier la compatibilité ou opter pour une plaque de tilt adaptée.

Quel est l'intérêt de la fabrication en aluminium anodisé pour cet accessoire ?

L'aluminium anodisé offre une construction solide et légère tout en résistant à la corrosion et à l'usure. Ce matériau garantit la stabilité mécanique nécessaire pour maintenir le réglage du tilt sans glissement, même lors des longues sessions d'imagerie nocturne. De plus, la finition noire anodisée limite les réflexions parasites à l’intérieur de la chaîne optique, ce qui contribue à améliorer la qualité des images.
