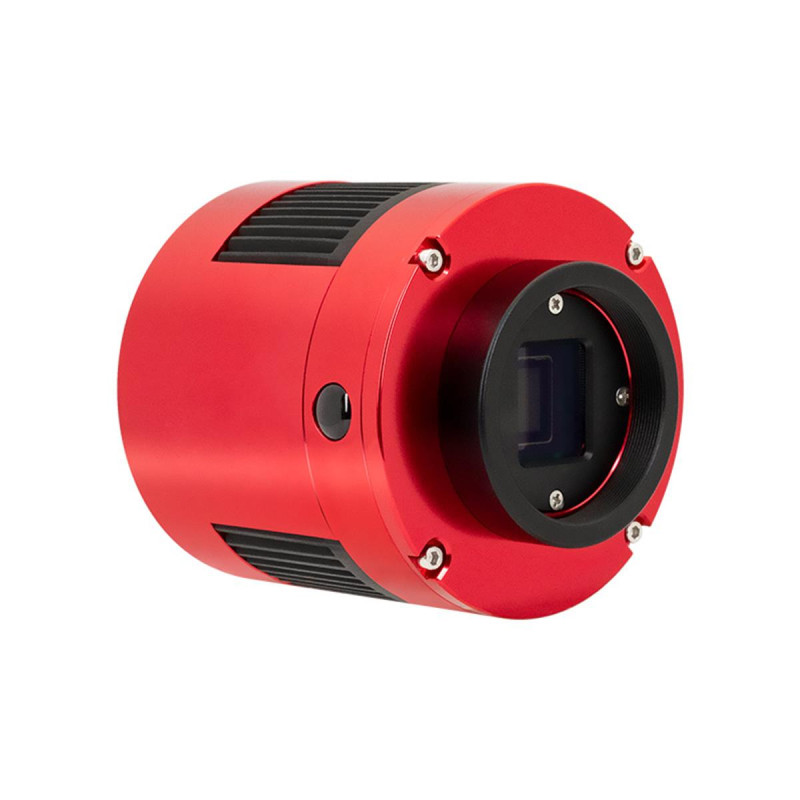

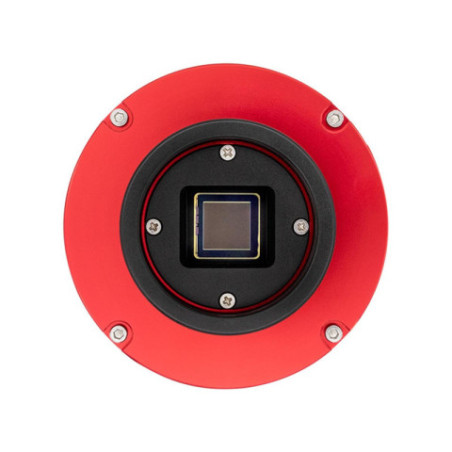

Caméra ZWO ASI533MM-Pro (monochrome refroidie)

Caméra refroidie monochrome ZWO ASI533MM-P

( Code : ZWASI533MM-P )

Caméra haute performance pour le ciel profond

Capteur CMOS monochrome IMX533 (9 Millions de pixels)
Taille pixel : 3.76µ
Résolution : 3008 x 3008px / 11.31mm x 11.31mm
Surface : 127.91mm²
Refroidissement intégré pour l'imagerie longue pose
Entrée coulant 50.8mm ou filetage M42 femelle
Cette caméra nécessite une alimentation 11-15v pour fonctionner

1 260,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra ZWO ASI533MM-Pro monochrome refroidie

La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'Astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI533MM est équipé d'un capteur monochrome au format 1" de 9 millions de pixels (3008 x 3008px) dont l'usage le prédestine principalement à l'imagerie du ciel profond. Un refroidissement sous la température ambiante de 35°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux pour réduire nettement le bruit thermique.

Au niveau sensibilité, l'ASI533 se distingue avec un capteur CMOS haute performance Sony IMX533 capable d'atteindre un pic de sensibilité de 91% ! grâce à la technologie Exmor R Back-Illuminated. Le pic est proche de 60% sur la raie de l'Hydrogène Alpha (à 656nm, soit la zone d'émission de nombreuses nébuleuses). A noter aussi un faible bruit de lecture et l'absence d'effet pré-ampli. En version "Pro", cette caméra dispose d'une mémoire tampon (buffer) de 256MB augmentant considérablement la rapidité de lecture du capteur.

Mémoire tampon de 256MB intégrée à la ZWO ASI533MM-Pro

En planétaire, elle permet d'obtenir une résolution de 3008 x 3008px à la vitesse de 20 images/seconde, avec une profondeur de 14bits. La vitesse d'acquisition atteint 216 images/seconde en résolution 320 x 240px à 14bits. L'ASI1533MM-Pro possède un filetage d'entrée de type M42 femelle. Plusieurs câbles et adaptateurs sont livrés pour de multiples combinaisons (voir l'onglet "Documentation").

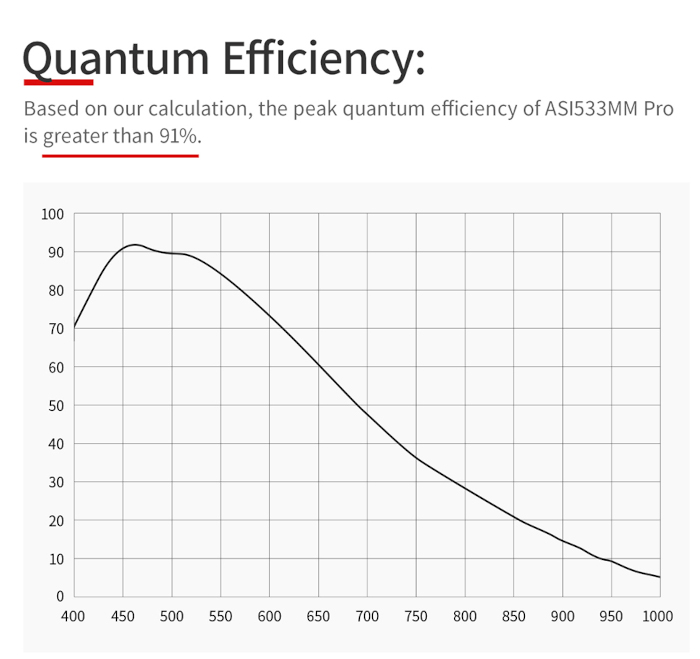

Rendement quantique

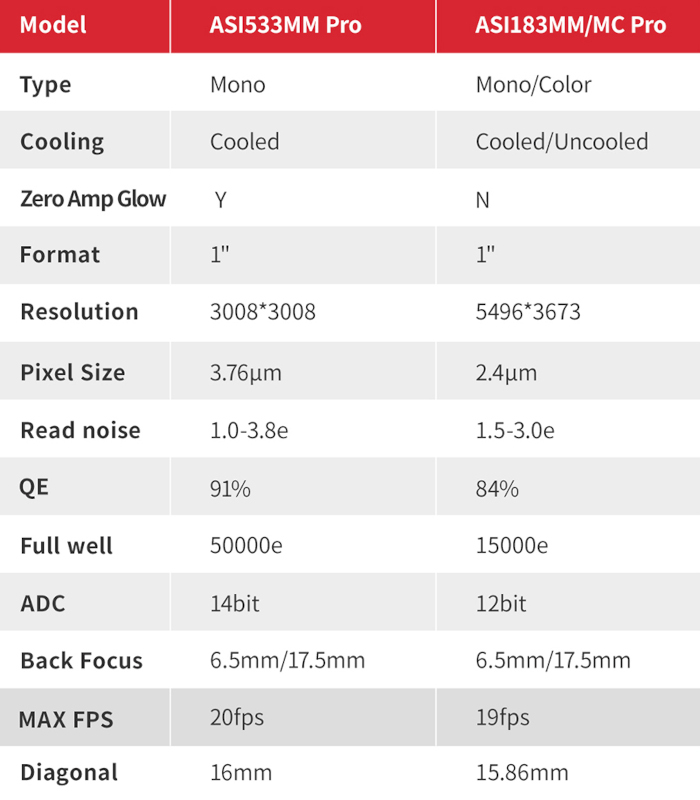

Comparatif

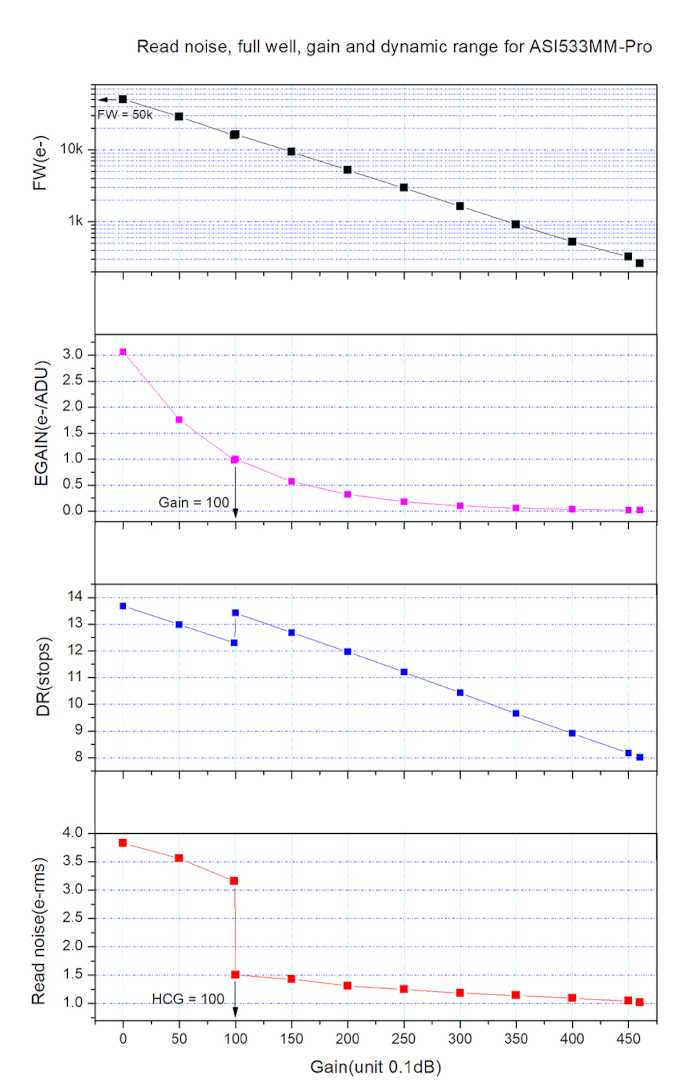

Bruit de lecture

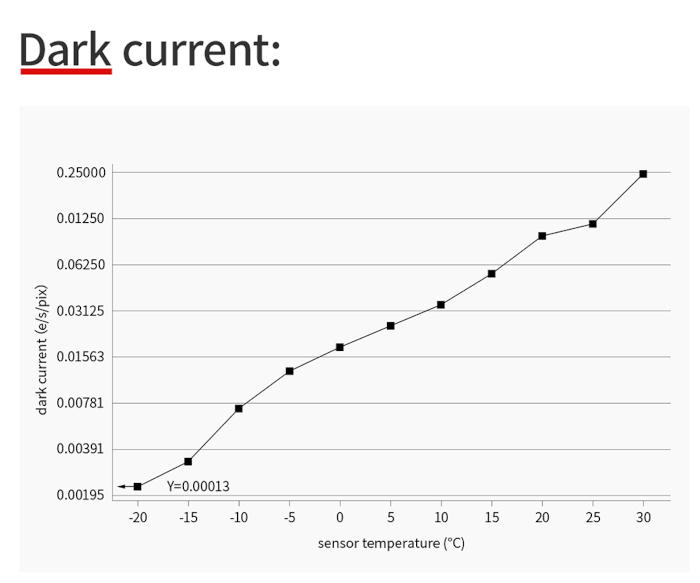

Courant d'obscurité

courant_obscurité_ASI533MM-Pro_01.jpg — Courant d'obscurité de l'ASI 533MM-Pro

Logiciels

Comme pour la totalité des caméras de la marque ZWO, le principal logiciel de commande de la caméra et le plus complet est ASIStudio, librement téléchargeable sur le site du fabricant ZWO. La marque propose aussi un SDK (Software Development Kit) gratuit de telle sorte que de nombreux logiciels, gratuits ou payants, prennent en charge nativement les caméras ZWO : Prism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à vous reporter aux documentations spécifiques de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site Internet ZWO pour en obtenir une liste exhaustive.

ZWO propose aussi un pilote unifié ASCOM pour le pilotage de tous ses accessoires au travers de la plateforme ASCOM/Alpaca. Ce pilote est librement téléchargeable sur le site de ZWO.

Pour les utilisateurs Linux et Mac, des pilotes Indi ou Indigo sont gratuits et disponibles sur les sites Internet de ces plateformes. Le pilotage s'effectue ensuite par l'intermédiaire des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac). Enfin, les caméras ZWO sont accessibles par le biais de pilotes vidéos comme DirectShow ou TWAIN. Pour plus de détails, visitez le site Internet ZWO.

Modèle	ZWO ASI533MM-Pro monochrome refroidie
Capteur
Type	CMOS Monochrome
Capteur	CMOS Sony IMX533
Format	1"
Résolution	3008 x 3008px (9 millions de pixels)
Taille du pixel	3.76µ
Surface	127.91mm² (11.31mm x 11.31mm)
Réduction de l'électroluminescence ("amp-glow")	Oui
Pleine capacité de charge	50 000 e-
Pic de sensibilité (QE peak)	91%
Gamme dynamique	14 bits
Temps de pose	32µs à 1000s
Cadence d'images	14 bits : 3008x3008@20img/s, 1920×1080@54img/s 1280x720@80img/s 640x480@117img/s, 320x240@216img/s
Bruit de lecture	1 à 3.8e-
Mécanique

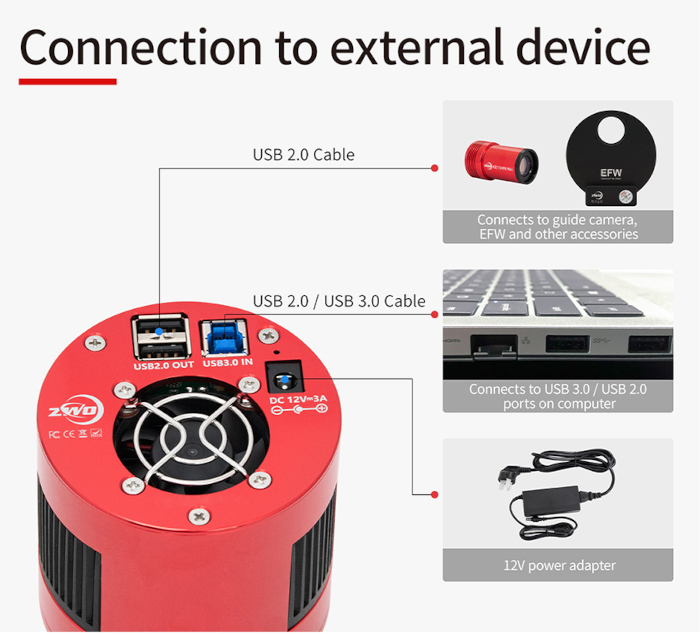

Transfert/connectique	1x port USB 3.0 / 2x ports USB2.0
Mémoire tampon	Buffer DDR3 256MB
Refroidissement	Thermoélectrique régulé avec consigne. ΔT = -35°C max
Montage objectif	2" mâle avec filetage femelle T2 M42x0.75
Back focus (Distance capteur/entrée caméra)	6.5mm ou 17.5mm avec l'adaptateur T2
Temp. maxi (fonction)	-5°C à 45°C
Temp. maxi (stockage)	-20°C à 60°C
Humidité maxi (fonction)	20% à 80%
Humidité maxi (stockage)	20% à 95%

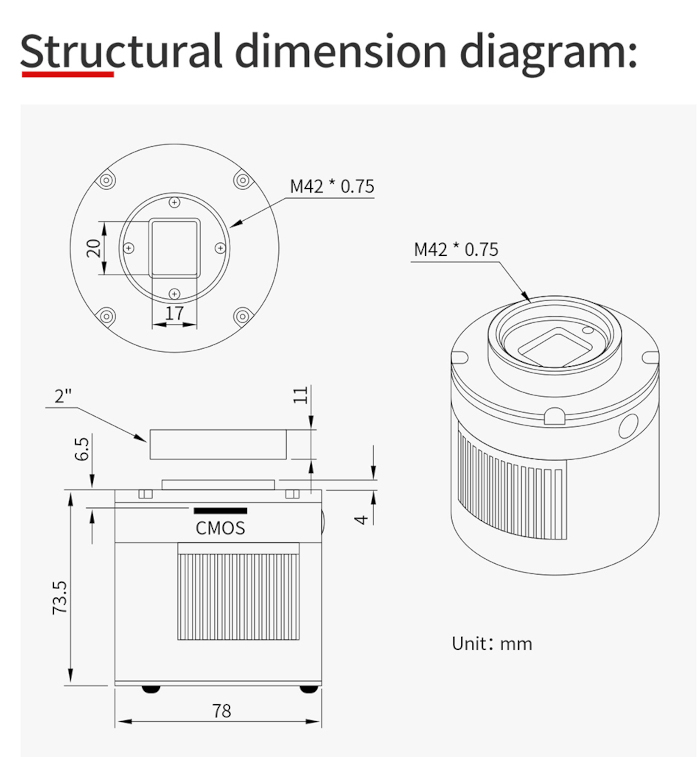

Dimensions (dia. x H)	78mm x 73.5mm
Poids	470g
Alimentation (optionnelle)	12V à 3A Max (#ZWPOWER recommandée)

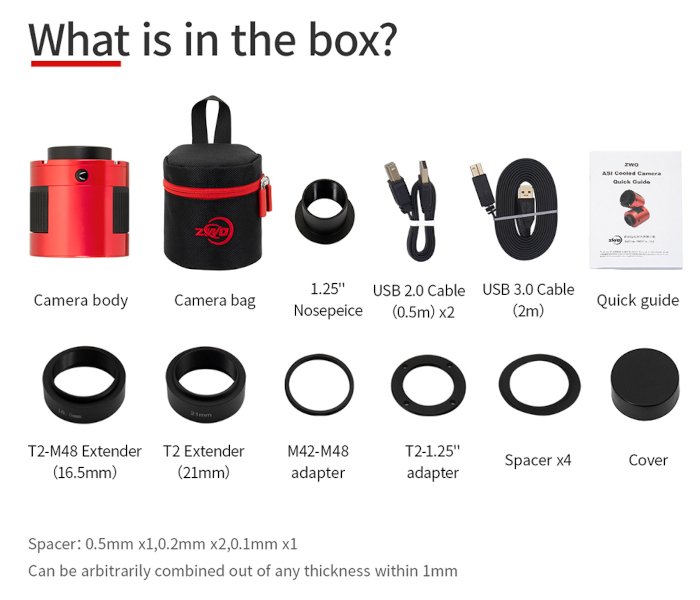

Eléments livrés avec la caméra ZWO ASI533MM-P

1 caméra ZWO ASI533MM-Pro monochrome refroidie
1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
1 câble court (0.5m) USB2.0
1 câble long (2m) USB3.0
1 adaptateur T2-M48 de 16.5mm
1 spacer T2 de 21mm
1 bague M42-M48
1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
1 lot de 4 spacers M42 (1x 0.1mm / 2x 0.2mm / 1x 0.5mm)
1 sacoche de protection

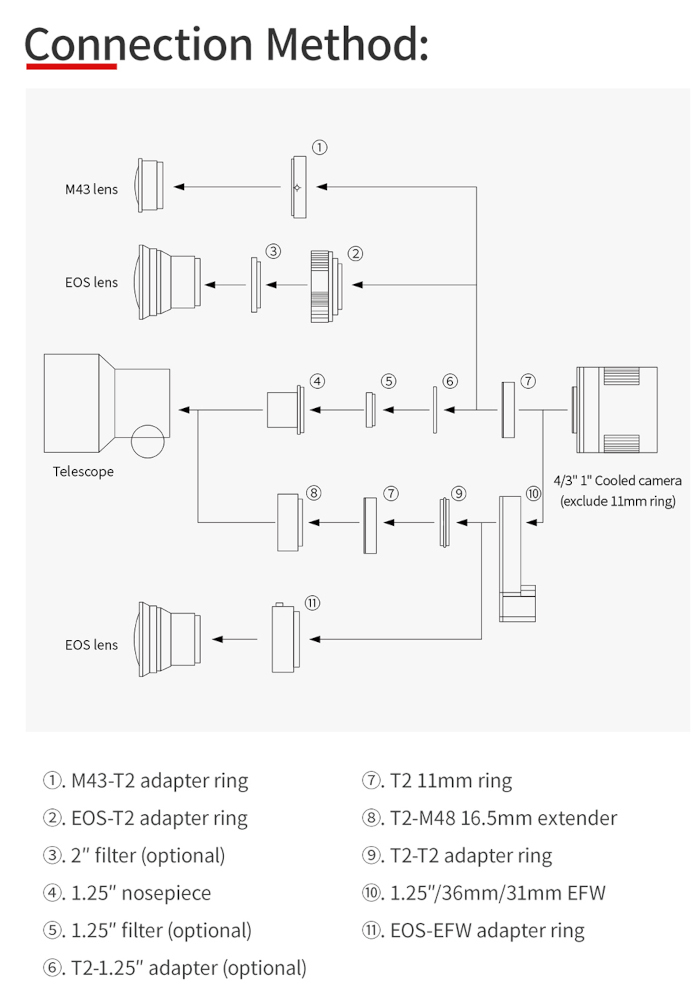

System chart

Montage de la caméra pour avoir un backfocus de 55mm

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

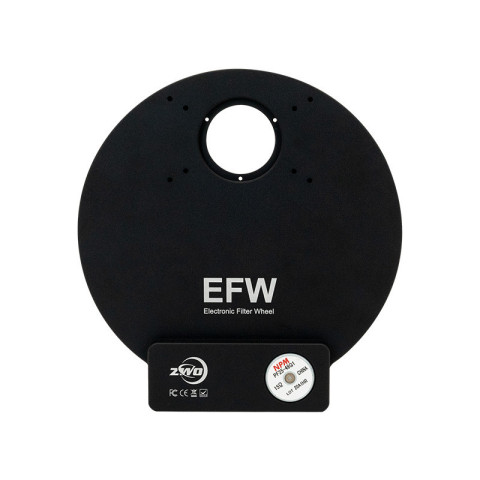

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm

FOIRE AUX QUESTIONS

Puis-je utiliser la caméra ZWO ASI533MM-P avec mon télescope et mes filtres standards 31.75mm ?

Oui, la ZWO ASI533MM-P est fournie avec plusieurs adaptateurs, dont un réducteur M42 vers coulant 31.75mm femelle, permettant d'insérer facilement des filtres standard de 31.75mm. Cela facilite l'intégration dans une chaîne optique classique. Attention cependant au respect du backfocus (distance entre le capteur et la sortie optique) qui doit être maintenu autour de 55mm pour garantir la netteté optimale, en particulier si vous utilisez des accessoires comme des roues à filtres ou diviseurs optiques.

Pourquoi la caméra est-elle refroidie et à quoi sert ce refroidissement pour l'imagerie du ciel profond ?

Le refroidissement thermoélectrique intégré à la caméra réduit la température du capteur jusqu'à 35°C en dessous de la température ambiante. Cela diminue fortement le bruit thermique, qui est un signal parasite créé par les électrons thermiquement excités dans le capteur lors des longues poses nécessaires en ciel profond. Moins de bruit thermique signifie des images plus propres, avec une meilleure détection des objets faibles. Le ventilateur silencieux évacue la chaleur du module Peltier sans créer de vibrations gênantes.

La résolution de 3008 x 3008 pixels à 3.76µ me permet-elle de faire de l’astrophotographie haute résolution ?

Avec une taille de pixel de 3.76µm et une résolution de 9 millions de pixels, la ASI533MM-P est bien adaptée à l'astrophotographie du ciel profond avec une bonne résolution spatiale. Cependant, pour atteindre la pleine résolution optique de votre télescope, il faudra adapter le rapport focale et le rapport d’échantillonnage (taille pixel / échantillonnage angulaire) pour éviter la sous-échantillonnage ou la suréchantillonnage. Cette caméra est donc idéale pour des télescopes entre environ F/D 5 et F/D 10. En planétaire, si vous souhaitez des détails extrêmes, d'autres modèles avec pixels plus petits ou cadence plus élevée pourraient être préférables.

Comment la caméra se connecte-t-elle à mon ordinateur et quels sont les logiciels compatibles ?

La ZWO ASI533MM-P se connecte à l'ordinateur via un port USB 3.0, garantissant un transfert rapide des images, essentiel pour l'imagerie en haute résolution. Elle est compatible avec le logiciel ASIStudio fourni par ZWO, ainsi qu'avec une large gamme de logiciels d’astronomie populaires comme Prism, NINA, MaximDL, SharpCap ou FireCapture. De plus, elle supporte le standard ASCOM via un pilote unifié, facilitant son intégration dans des systèmes automatisés. Sous Linux et Mac, des pilotes Indi/Indigo permettent aussi son utilisation avec KStars/Ekos ou AstroImager.

Pourquoi mes images sont-elles parfois floues malgré un bon réglage du télescope ?

Plusieurs facteurs peuvent expliquer un flou malgré un bon montage. Premièrement, le seeing atmosphérique (turbulence) limite la résolution réelle au-delà d’un certain grossissement, ce qui peut provoquer un flou apparent. Deuxièmement, un mauvais backfocus (distance entre le capteur et la sortie optique) peut dégrader la netteté, d’où l’importance de respecter les 55mm recommandés avec les accessoires. Troisièmement, un défaut de collimation du télescope ou une mise au point imprécise peut aussi provoquer un flou, particulièrement visible avec des pixels petits comme ceux de cette caméra. Enfin, un refroidissement insuffisant peut augmenter le bruit thermique et masquer les détails fins.
