Caméra planétaire monochrome ZWO ASI174MM Mini

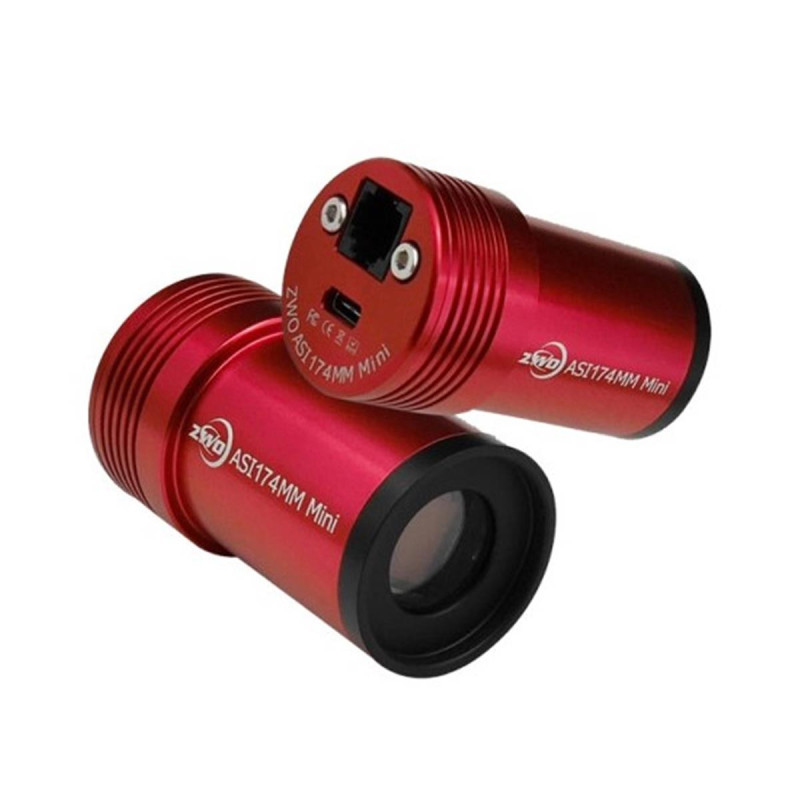

Caméra monochrome ZWO ASI174MM Mini

( Code : ZWASI174MINI )

Caméra pour le planétaire et l'autoguidage

Capteur CMOS monochrome IMX174 (2.3 Millions de pixels)
Taille pixel : 5.86µ
Résolution : 1936 x 1216px / 11.34mm x 7.12mm
Surface : 80.80mm²
Modèle léger et compact
Entrée coulant 31.75mm

515,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra ZWO ASI174MM Mini (monochrome)

Dans un souci permanent de répondre aux demandes des astrophotographes, la société chinoise ZWO (Zhen Wang Optical) propose maintenant des caméras miniatures pour l'autoguidage avec sa gamme baptisée "Mini". Plus légère, compacte, l'ASI174MM Mini peut également être utilisée comme "oeil" électronique, filmant à une cadence de 18.4 images/secondes en résolution maximum (12Bits). Le modèle ASI174MM Mini est équipé d'un capteur monochrome au format 1/1.2" de 2.1 millions de pixels (1936 x 1096px) dont l'usage est particulièrement destiné à l'imagerie planétaire, lunaire et à l'autoguidage.

Pour l'autoguidage, la caméra est équipée d'un port au standard ST4 et transfert les images à l'aide d'un port USB 2.0.

Courbe des longueurs d'onde

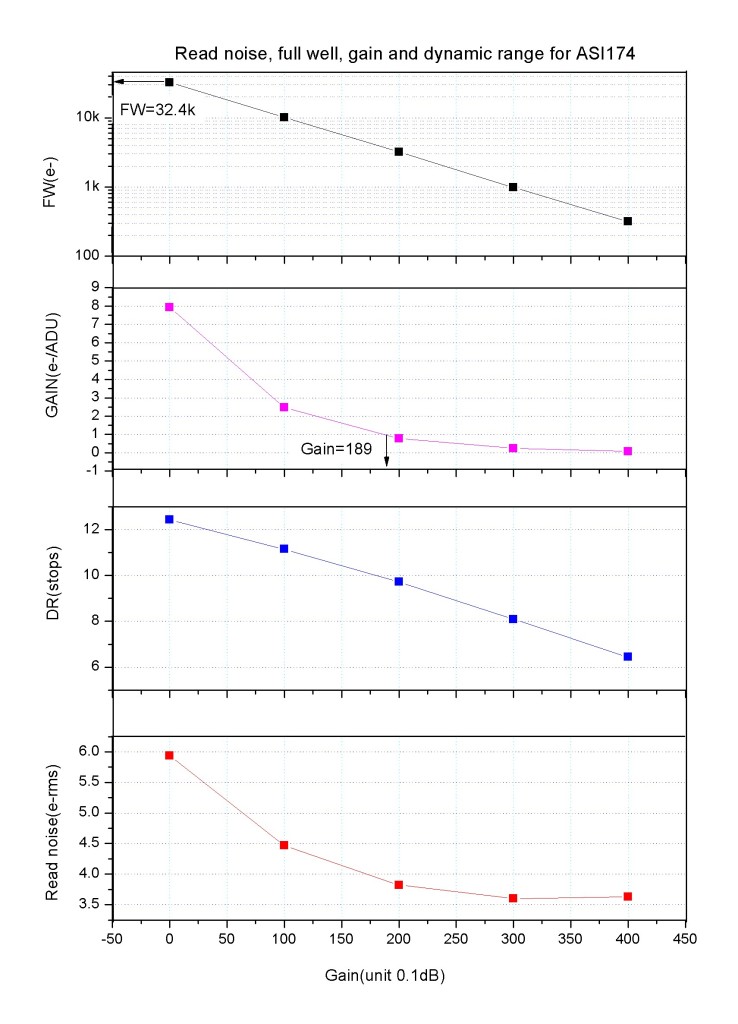

Bruit de lecture

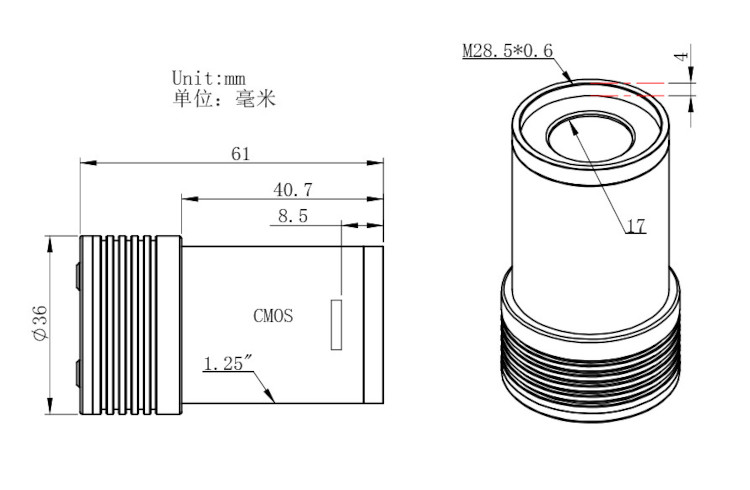

Schéma technique

Logiciels

Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI174MM Mini est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

Modèle	ZWO ASI174MM Mini
Capteur
Type	CMOS monochrome
Capteur	CMOS IMX174
Format	1/1.2"
Résolution	1936 x 1216px (2.35 millions de pixels)
Taille du pixel	5.86µ
Surface	80.80mm² (11.34mm x 7.12mm)
Pleine capacité de Charge (FWC)	32 000 e-
Pic de sensibilité (QE peak)	78%
Gamme dynamique	12/10 bits
Temps de pose	32µs à 2000s
Cadence d'images (maximum)	12 bits : 1936x1216@18.4img/s
Bruit de lecture	3.5e- à 6e-
Transfert/connectique	USB 2.0
Mécanique
Montage objectif	Coulant 31.75mm mâle avec filetage pour filtre 31.75mm (dia.28.5mm)
Back focus	8.5mm (Distance capteur/entrée caméra)
Dimensions (dia. x H)	36mm x 61mm
Poids	60g
Temp. maxi (fonction)	-5°C à 45°C
Temp. maxi (stockage)	-20°C à 60°C
Humidité maxi (fonction)	20% à 80%
Humidité maxi (stockage)	20% à 95%

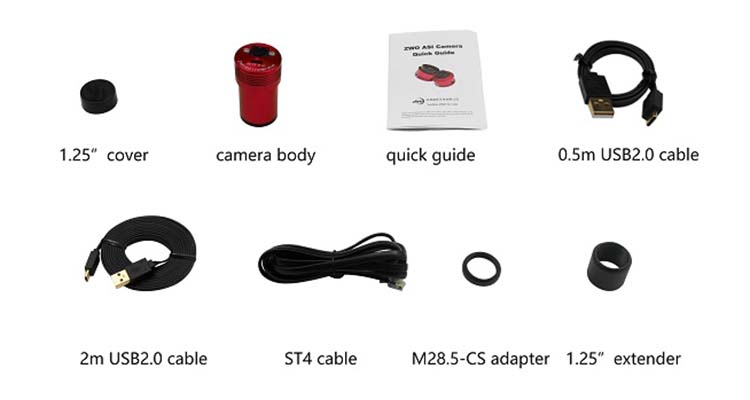

Chaque caméra comprend :

1 caméra ZWO ASI174MM Mini monochrome (avec coulant 31.75mm mâle)
1 adaptateur filetage M42 mâle vers coulant 1.25"
2 cordons USB (0.5m et 2m)
1 cordon d'autoguidage
1 adaptateur filetage M28.5 vers CS
1 tube allonge 31.75mm

FOIRE AUX QUESTIONS

Puis-je utiliser la caméra ZWO ASI174MM Mini pour l'autoguidage avec ma monture équatoriale ?

Oui, la ZWO ASI174MM Mini est conçue pour l'autoguidage grâce à son port ST4 dédié, qui permet de connecter directement la caméra à la monture. Elle transmet les images via USB 2.0 pour un suivi en temps réel. Son capteur monochrome offre une bonne sensibilité et un faible bruit, essentiels pour détecter précisément les étoiles guide même sur des poses courtes. Cependant, assurez-vous que votre monture supporte une correction ST4 et que le logiciel d'autoguidage est compatible avec ce modèle.

La taille du capteur et la résolution de cette caméra conviennent-elles pour l'imagerie planétaire ?

La caméra ASI174MM Mini utilise un capteur CMOS monochrome de 1/1.2" avec une résolution de 1936 x 1216 pixels et des pixels de 5.86 µm, ce qui est un bon compromis pour l'imagerie planétaire. Le capteur compact permet des cadences élevées (jusqu'à 18 images par seconde en 12 bits), ce qui est crucial pour figer la turbulence atmosphérique. Le format monochrome améliore la sensibilité et le contraste, mais nécessite l'utilisation de filtres colorés pour obtenir des images en couleur. Le champ relativement restreint est idéal pour les planètes, la Lune ou le Soleil, mais ne convient pas pour le ciel profond.

Comment respecter le backfocus de 8,5 mm lors de l'installation de la caméra ?

Le backfocus est la distance précise entre le capteur et le point d'entrée optique (ici 8,5 mm). Respecter cette distance est crucial pour obtenir une image nette et bien corrigée. La ZWO ASI174MM Mini est livrée avec un ensemble d'adaptateurs et un tube allonge permettant d'ajuster précisément cette distance selon votre configuration (lunette, télescope ou adaptateur photo). Un montage incorrect peut entraîner une perte de netteté ou des aberrations. Il est donc recommandé de mesurer soigneusement et d'utiliser les accessoires fournis pour respecter ce backfocus.

La caméra est-elle adaptée à une utilisation en extérieur dans des conditions froides et humides ?

La ZWO ASI174MM Mini peut fonctionner entre -5°C et 45°C avec une humidité relative comprise entre 20% et 80%. Elle n'est pas refroidie, ce qui limite son usage en astrophotographie longue pose, mais convient parfaitement pour le planétaire et l'autoguidage. Pour limiter les problèmes dus à l'humidité nocturne, il est important d'éviter la condensation sur l'objectif et le capteur, par exemple en utilisant un système anti-buée adapté. En cas d'humidité élevée, un abri ou un dôme peut être conseillé pour protéger le matériel.

Est-ce que la connexion USB 2.0 limite la cadence d'images ou la qualité des données ?

La caméra utilise une connexion USB 2.0, qui peut atteindre un débit maximal théorique suffisant pour transmettre 18 images par seconde à pleine résolution en 12 bits. Pour le planétaire et l'autoguidage, cette cadence est généralement suffisante pour capturer des détails fins et compenser la turbulence atmosphérique. En revanche, pour des cadences très élevées ou des résolutions supérieures, une interface USB 3.0 serait préférable, mais ici la limitation ne pose pas problème. Enfin, les câbles fournis (0,5 m et 2 m) permettent une installation flexible sans perte notable de signal.
