Caméra ZWO ASI183MC-Pro (capteur monochrome et refroidi)

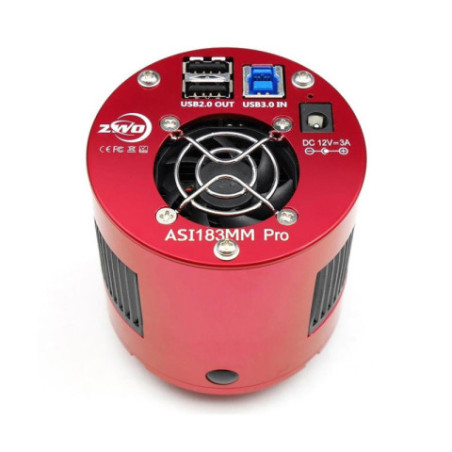

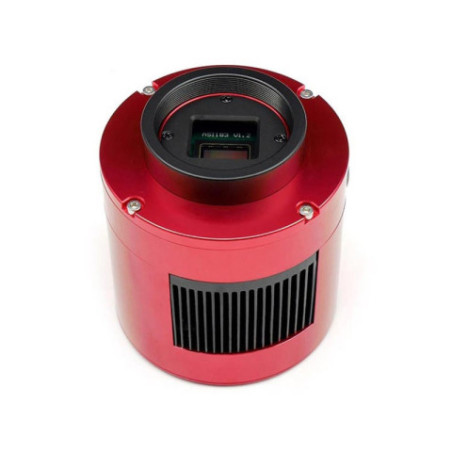

Caméra refroidie monochrome ZWO ASI183MM-PRO

( Code : ZWASI183MM-P )

Caméra haute performance pour le lunaire et le ciel profond

Capteur CMOS Monochrome IMX183 (20.2 Millions de pixels)
Taille pixel : 2.4µ
Résolution : 5496 x 3672px / 13.19mm x 8.81mm
Surface : 116.24mm²
Refroidissement intégré pour l'imagerie longue pose
Entrée coulant 50.8mm ou filetage M42 femelle
Cette caméra nécessite une alimentation 11-15v pour fonctionner

1 325,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra ZWO ASI183MM-Pro monochrome refroidie

La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'Astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI183MC-Pro est équipé d'un capteur monochrome au format 1" de 20.2 millions de pixels (5496 x 3672px) avec une meilleure sensibilité et résolution que le modèle couleur et dont l'usage est très polyvalent. En effet avec un capteur si grand il se destine à l'imagerie lunaire et solaire tout en permettant d'accéder au ciel profond. Un refroidissement sous la température ambiante de 40/45°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux pour réduire nettement le bruit thermique.

Au niveau sensibilité, l'ASI183 se distingue avec un capteur CMOS haute performance Sony IMX183CLK-J/CQJ-J capable d'atteindre un pic de sensibilité de 84% ! grâce à la technologie Exmor R Back-Illuminated. Le pic atteint 60% sur la raie de l'Hydrogène Alpha (à 656nm, soit la zone d'émission de nombreuses nébuleuses). A noter aussi un faible bruit de lecture. En version "Pro", cette caméra dispose d'une mémoire tampon (buffer) de 256MB augmentant considérablement la rapidité de lecture du capteur.

Mémoire tampon de 256MB intégrée à la ZWO ASI183MM-Pro

En planétaire, elle permet d'obtenir une résolution de 5496 x 3672px à la vitesse de 19images/seconde, avec une profondeur de 12bits. La vitesse d'acquisition atteint 308.2 images/seconde en résolution 320 x 240px à 10bits. L'ASI183MM-Pro possède un filetage d'entrée de type M42 femelle. Plusieurs câbles et adaptateurs sont livrés pour de multiples combinaisons (voir onglet "Documentation").

Courbe des longueurs d'onde

Bruit de lecture

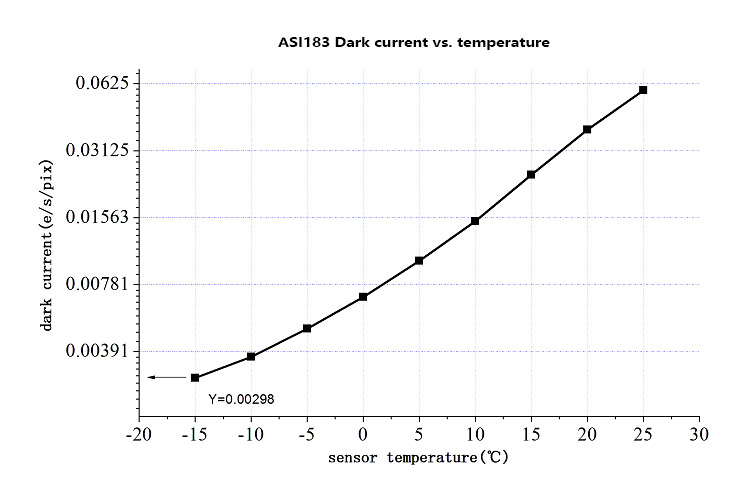

Courant d'obscurité

Logiciels

Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI183MM-P est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

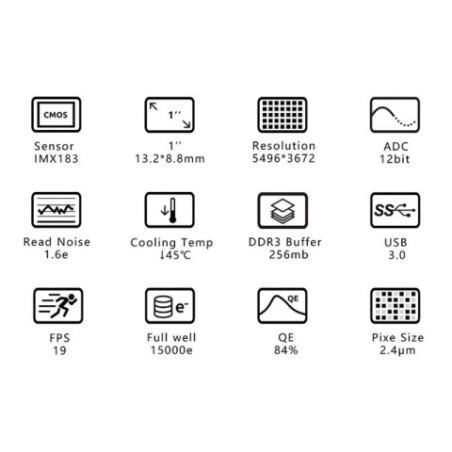

Modèle	ZWO ASI183MM-Pro refroidie
Capteur
Type	CMOS monochrome
Capteur	CMOS IMX183
Format	1"
Résolution	5496 x 3672px (20.18 millions de pixels)
Taille du pixel	2.4µ
Surface	116.24mm² (13.19mm x 8.81mm)
Pleine capacité de Charge (FWC)	15 000 e-
Pic de sensibilité (QE peak)	84%
Gamme dynamique	12 bits
Temps de pose	32µs à 2000s
Cadence d'images	12 bits : 5496x3672@19img/s, 3840x2160@36.1img/s, 1920x1080@70.5img/s 1280x720@103.2img/s, 640x480@149.5img/s, 320x240@271.9img/s 10 bits : 5496x3672@19img/s, 3840x2160@41img/s, 1920x1080@80.1img/s 1280x720@117.3img/s, 640x480@169.9img/s, 320x240@308.2img/s
Bruit de lecture	1.6e- (gain @30dB)
Mécanique et Electronique
Transfert/connectique	1x port USB 3.0 / 2x ports USB2.0
Mémoire tampon	Buffer DDR3 256MB
Refroidissement	Thermoélectrique régulé avec consigne. ΔT = -45°C max
Alimentation (optionnelle)	12V à 3A Max (#ZWPOWER recommandée)
Montage objectif	2" mâle avec filetage femelle T2 M42x0.75
Back focus (Distance capteur/entrée caméra)	6.5mm ou 17.5mm avec l'adaptateur T2
Dimensions (dia. x H)	78mm x 73.5mm
Poids	410g
Temp. maxi (fonction)	-5°C à 45°C
Temp. maxi (stockage)	-20°C à 60°C
Humidité maxi (fonction)	20% à 80%
Humidité maxi (stockage)	20% à 95%

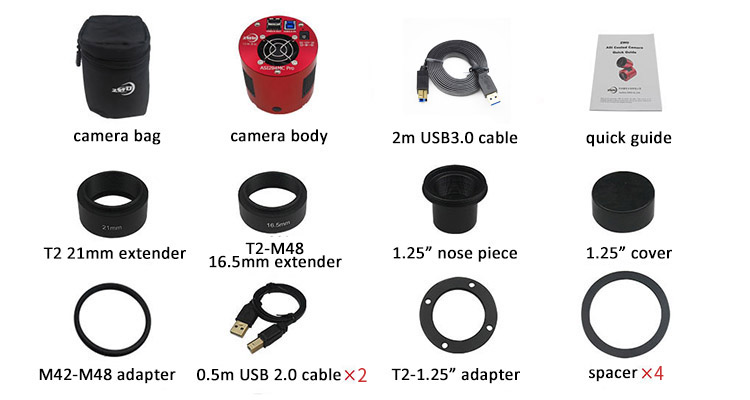

Chaque caméra comprend :

1 caméra ZWO ASI183MM-Pro monochrome refroidie
1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
1 cordon USB
1 sacoche de protection
1 spacer T2 de 21mm
1 adaptateur T2-M48 de 16.5mm
1 bague M42-M48
1 lot de 4 spacers M42 (1x 0.1mm / 2x 0.2mm / 1x 0.5mm)
2 câbles courts USB2.0 (pour roue à filtre, motorisation du porte-oculaire...)

Montage de la caméra pour avoir un backfocus de 55mm

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm

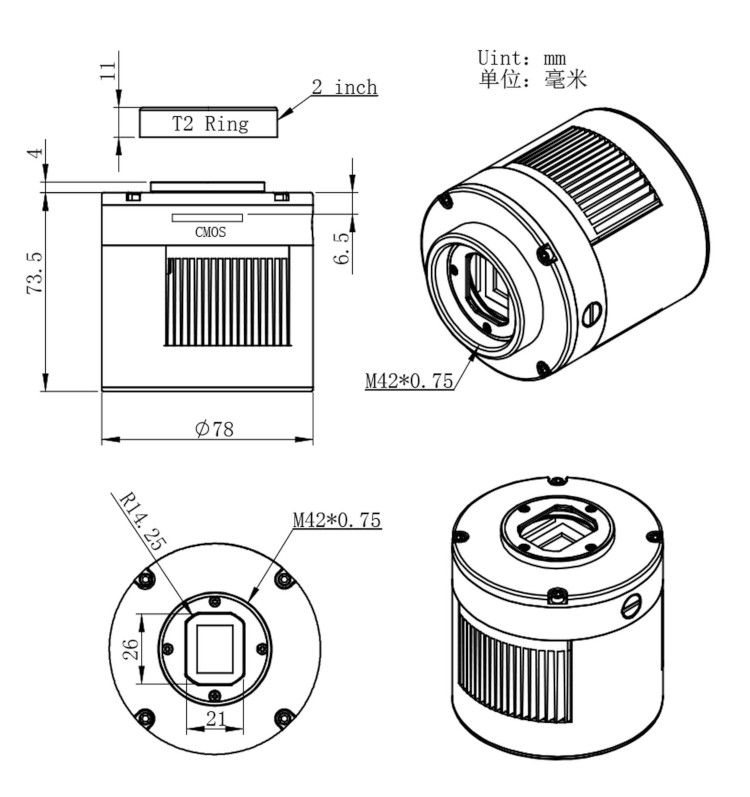

Dessin technique

FOIRE AUX QUESTIONS

Pourquoi faut-il un refroidissement pour la caméra ASI183MM-PRO et en quoi cela améliore-t-il l'image ?

Le refroidissement intégré à la caméra réduit la température du capteur CMOS jusqu'à environ 40-45°C en dessous de la température ambiante. Cela diminue considérablement le bruit thermique, c'est-à-dire les électrons parasites générés par la chaleur qui peuvent masquer les faibles signaux des objets célestes. En astrophotographie longue pose, ce bruit peut dégrader la qualité des images. Le module Peltier combiné à un ventilateur silencieux assure une stabilisation thermique, permettant des poses plus longues avec un signal plus propre et des détails plus fins.

Quelle est la différence entre un capteur monochrome comme celui de l'ASI183MM-PRO et un capteur couleur pour l'observation des nébuleuses ?

Le capteur monochrome de la caméra ASI183MM-PRO offre une meilleure sensibilité et résolution que les capteurs couleur, notamment grâce à l'absence de filtre Bayer qui divise la lumière en couleurs. Cela permet de capter plus de détails et de lumière, surtout dans des longueurs d'onde spécifiques comme la raie H-alpha à 656nm, très importante pour les nébuleuses. Cependant, pour obtenir une image couleur, il faut multiplier les prises avec différents filtres (rouge, vert, bleu, H-alpha, etc.) et recomposer l'image en post-traitement. Le capteur couleur fournit une image couleur instantanée mais avec moins de finesse et sensibilité.

Quels sont les compromis à connaître entre résolution, cadence d'images et capacité de la mémoire tampon sur cette caméra ?

La ZWO ASI183MM-PRO offre une résolution élevée de 20 millions de pixels, mais plus la résolution est grande, plus la cadence (nombre d'images par seconde) diminue, car le transfert et le traitement des données sont plus lourds. La mémoire tampon de 256MB intégrée sert à stocker temporairement les images avant transfert, évitant les pertes de données à haute vitesse. Cela permet par exemple de filmer à 19 images/seconde en pleine résolution. En réduisant la résolution, la cadence peut atteindre plusieurs centaines d'images par seconde. Ce compromis est important selon le type d'observation : planétaire rapide ou ciel profond avec poses longues.

Comment gérer le backfocus et les accessoires pour un montage optimal avec la caméra ASI183MM-PRO ?

Le backfocus est la distance précise entre le capteur de la caméra et le dernier élément optique (filtre, diviseur optique, porte-oculaire) pour obtenir une image nette. Pour la ASI183MM-PRO, ce backfocus est de 6.5mm sans accessoires, mais avec les adaptateurs et filtres, il faut souvent atteindre environ 55mm. La caméra est livrée avec plusieurs bagues et spacers (entretoises) pour ajuster cette distance. Il est essentiel de mesurer et d'assembler correctement ces éléments pour éviter une image floue due à un mauvais plan focal, surtout en astrophotographie où la tolérance est très faible.
