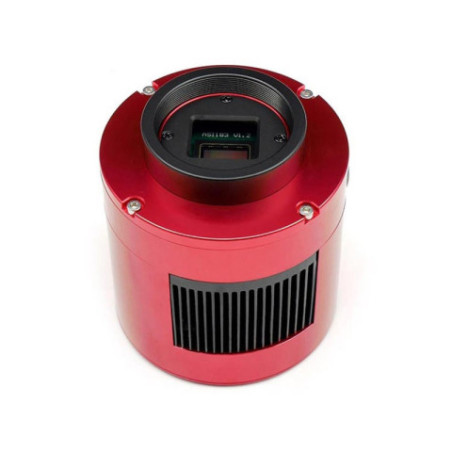

Caméra refroidie couleurs ZWO ASI183MC-PRO

( Code : ZWASI183MC-P )

Caméra haute performance pour le lunaire et le ciel profond

Capteur CMOS Couleur IMX183 (20.2 Millions de pixels)
Taille pixel : 2.4µ
Résolution : 5496 x 3672px / 13.19mm x 8.81mm
Surface : 116.24mm²
Refroidissement intégré pour l'imagerie longue pose
Entrée coulant 50.8mm ou filetage M42 femelle
Cette caméra nécessite une alimentation 11-15v pour fonctionner

1 050,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra ZWO ASI183MC-Pro refroidie

La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'Astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI183MC-Pro est équipé d'un capteur couleur au format 1" de 20.2 millions de pixels (5496 x 3672px) dont l'usage est très polyvalent. En effet avec un capteur si grand il se destine à l'imagerie lunaire et solaire tout en permettant d'accéder au ciel profond. Un refroidissement sous la température ambiante de 40/45°C est obtenu grâce à l'action d'un module Peltier et d'un ventilateur silencieux pour réduire nettement le bruit thermique.

Au niveau sensibilité, l'ASI183 se distingue avec un capteur CMOS haute performance Sony IMX183CLK-J/CQJ-J capable d'atteindre un pic de sensibilité de 84% ! grâce à la technologie Exmor R Back-Illuminated. Le pic atteint 60% sur la raie de l'Hydrogène Alpha (à 656nm, soit la zone d'émission de nombreuses nébuleuses). A noter aussi un faible bruit de lecture. En version "Pro", cette caméra dispose d'une mémoire tampon (buffer) de 256MB augmentant considérablement la rapidité de lecture du capteur.

Mémoire tampon de 256MB intégrée à la ZWO ASI183MC-Pro

En planétaire, elle permet d'obtenir une résolution de 5496 x 3672px à la vitesse de 19images/seconde, avec une profondeur de 12bits. La vitesse d'acquisition atteint 308.2 images/seconde en résolution 320 x 240px à 10bits. L'ASI183MC-Pro possède un filetage d'entrée de type M42 femelle. Plusieurs câbles et adaptateurs sont livrés pour de multiples combinaisons (voir onglet "Documentation").

Courbe des longueurs d'onde

Bruit de lecture

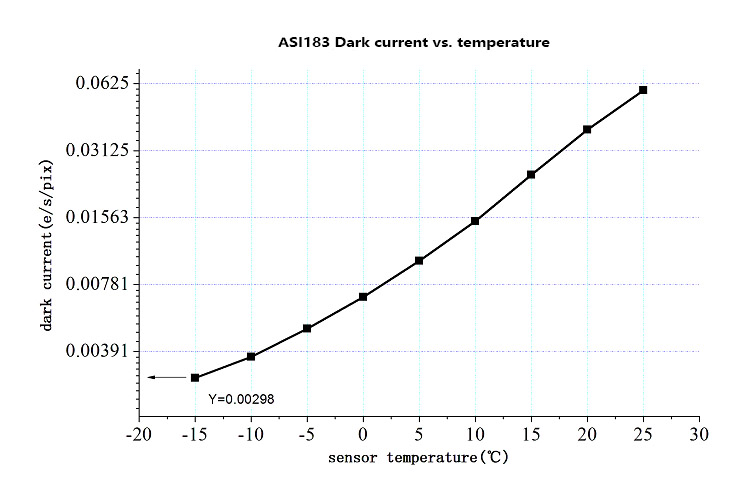

Courant d'obscurité

Logiciels

Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO

L'ASI183MC-P est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site. Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

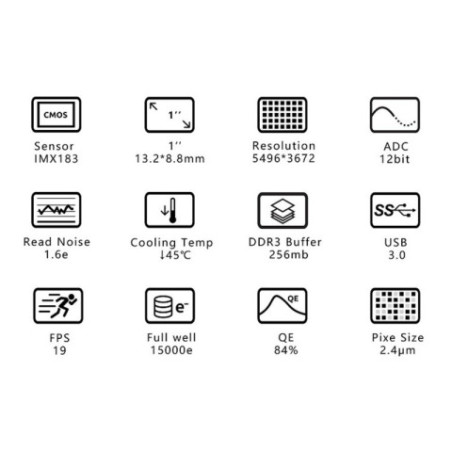

Modèle	ZWO ASI183MC-Pro refroidie
Capteur
Type	CMOS Couleur
Capteur	CMOS IMX183
Format	1"
Résolution	5496 x 3672px (20.18 millions de pixels)
Taille du pixel	2.4µ
Surface	116.24mm² (13.19mm x 8.81mm)
Pleine capacité de Charge (FWC)	15 000 e-
Pic de sensibilité (QE peak)	84%
Gamme dynamique	12 bits
Temps de pose	32µs à 2000s
Cadence d'images	12 bits : 5496x3672@19img/s, 3840x2160@36.1img/s, 1920x1080@70.5img/s 1280x720@103.2img/s, 640x480@149.5img/s, 320x240@271.9img/s 10 bits : 5496x3672@19img/s, 3840x2160@41img/s, 1920x1080@80.1img/s 1280x720@117.3img/s, 640x480@169.9img/s, 320x240@308.2img/s
Bruit de lecture	1.6e- (gain @30dB)
Mécanique et Electronique

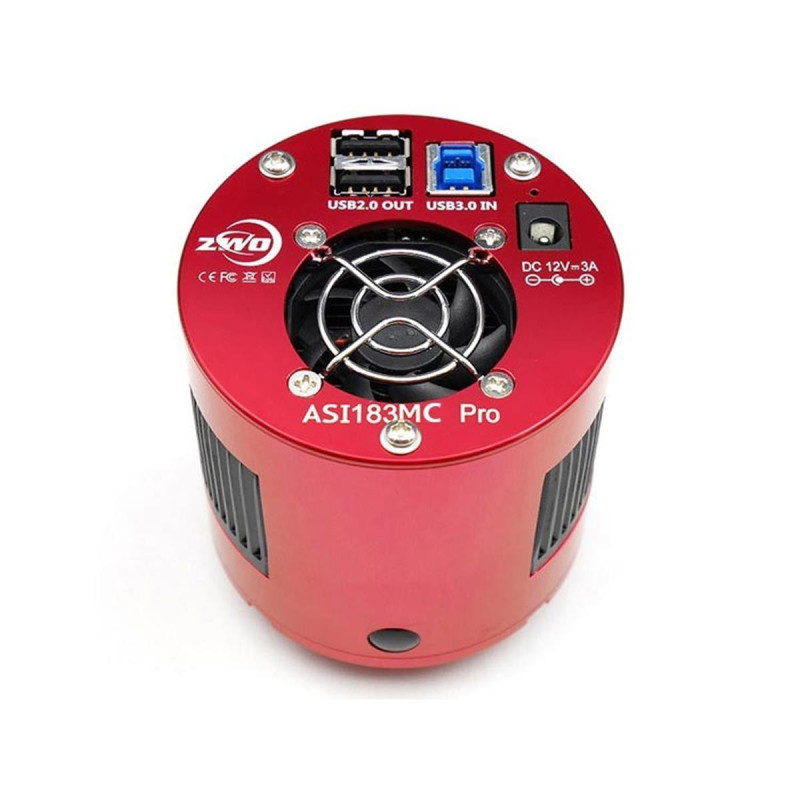

Transfert/connectique	1x port USB 3.0 / 2x ports USB2.0
Mémoire tampon	Buffer DDR3 256MB
Refroidissement	Thermoélectrique régulé avec consigne. ΔT = -45°C max
Alimentation (optionnelle)	12V à 3A Max (#ZWPOWER recommandée)
Montage objectif	2" mâle avec filetage femelle T2 M42x0.75
Back focus (Distance capteur/entrée caméra)	6.5mm ou 17.5mm avec l'adaptateur T2
Dimensions (dia. x H)	78mm x 73.5mm
Poids	410g
Temp. maxi (fonction)	-5°C à 45°C
Temp. maxi (stockage)	-20°C à 60°C
Humidité maxi (fonction)	20% à 80%
Humidité maxi (stockage)	20% à 95%

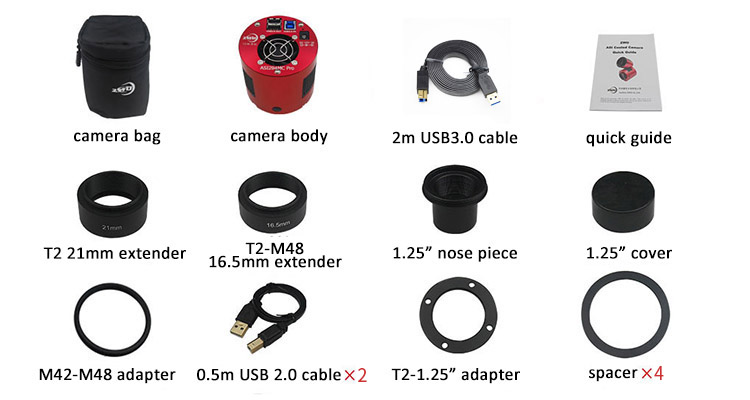

Chaque caméra comprend :

1 caméra ZWO ASI183MC-Pro Couleur refroidie
1 adaptateur avec filetage M42 mâle vers coulant 1.25" mâle
1 réducteur avec filetage M42 mâle vers coulant 1.25" femelle (pour l'insertion d'un filtre 31.75mm)
1 cordon USB
1 sacoche de protection
1 spacer T2 de 21mm
1 adaptateur T2-M48 de 16.5mm
1 bague M42-M48
1 lot de 4 spacers M42 (1x 0.1mm / 2x 0.2mm / 1x 0.5mm)
2 câbles courts USB2.0 (pour roue à filtre, motorisation du porte-oculaire...)

Montage de la caméra pour avoir un backfocus de 55mm

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et le tiroir à filtre ZWO

Montage de la caméra pour avoir un backfocus de 55mm avec le tiroir à filtre seul

Montage de la caméra pour avoir un backfocus de 55mm avec le diviseur optique ZWO et la roue à filtre en 50.8mm

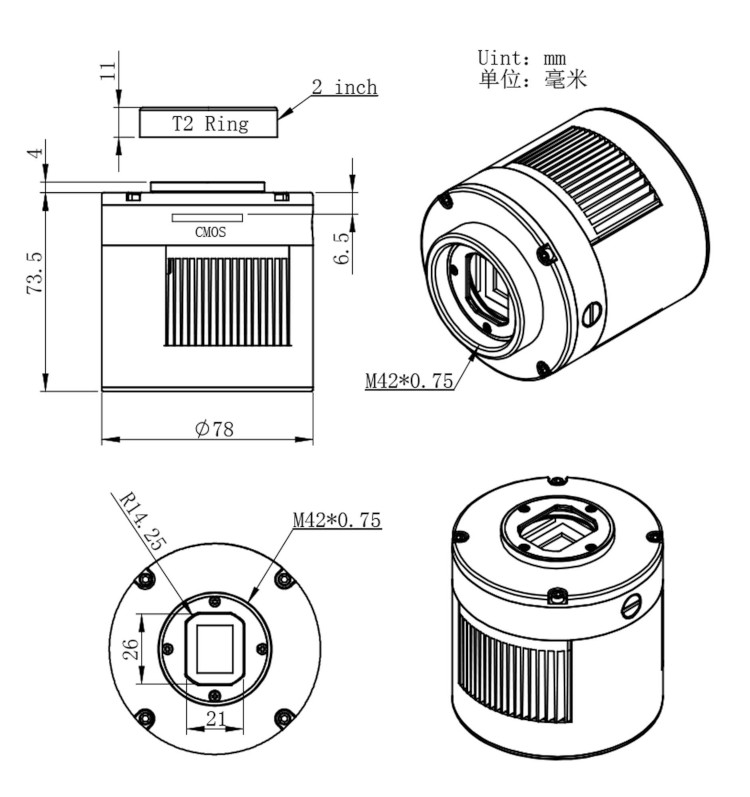

Dessin technique

FOIRE AUX QUESTIONS

Puis-je utiliser la ZWO ASI183MC-PRO refroidie avec un télescope équipé d'un porte-oculaire standard 1,25" ?

Oui, la caméra est fournie avec plusieurs adaptateurs, notamment un adaptateur M42 mâle vers coulant 1,25" mâle et un réducteur permettant d'insérer un filtre 31,75 mm. Cela facilite son montage sur la majorité des porte-oculaires standards 1,25". Cependant, pour garantir une mise au point optimale, il faut respecter le backfocus recommandé de 55 mm, en utilisant les spacers fournis pour ajuster la distance entre le capteur et la sortie optique.

Quelle est la réelle utilité du refroidissement intégré pour l'imagerie astronomique ?

Le refroidissement thermoélectrique réduit la température du capteur jusqu'à 40-45°C en dessous de la température ambiante, ce qui diminue considérablement le bruit thermique, particulièrement visible lors des poses longues en ciel profond. Cela améliore la qualité des images en réduisant les pixels chauds et le signal parasite, ce qui est essentiel pour révéler les faibles détails des nébuleuses ou galaxies. Le ventilateur silencieux intégré assure ce refroidissement sans introduire de vibrations gênantes.

Est-ce que cette caméra est adaptée pour l'imagerie planétaire rapide ?

Oui, la ZWO ASI183MC-PRO est très performante en planétaire grâce à sa haute résolution (20 millions de pixels) et sa cadence élevée pouvant atteindre 19 images/seconde en pleine résolution 12 bits, et jusqu'à plus de 300 images/seconde en basse résolution 10 bits. Cette rapidité permet de capter de nombreuses images pour appliquer la technique du 'lucky imaging', où seules les meilleures images sont empilées, améliorant la netteté finale malgré la turbulence atmosphérique.

Quelles sont les limites physiques liées à la taille des pixels de 2,4 µm sur cette caméra ?

Les pixels de 2,4 µm sont assez petits, ce qui permet une résolution spatiale élevée, idéale pour les détails fins en planétaire ou sur la Lune. En revanche, cela nécessite un télescope avec une focale suffisamment longue pour éviter le sur-échantillonnage et exploiter pleinement la résolution. De plus, les petits pixels captent moins de photons individuellement, ce qui peut rendre la caméra plus sensible au bruit dans des conditions de faible luminosité, d'où l'importance du refroidissement et d'une bonne technique d'acquisition.

Cette caméra est-elle compatible avec les logiciels d'astrophotographie courants et quels sont les prérequis techniques ?

La ZWO ASI183MC-PRO est compatible avec les principaux systèmes d'exploitation (Windows, Linux, Mac OSX) et prend en charge ASCOM via l'installation du SDK ZWO. Elle fonctionne avec des logiciels dédiés tels que FireCapture pour la capture vidéo planétaire, qui gère nativement ces caméras. Il est important d'utiliser un port USB 3.0 pour exploiter pleinement la vitesse de transfert des images. De plus, l'alimentation doit fournir 11 à 15 V pour le refroidissement, souvent via un adaptateur 12 V optionnel, pour assurer un fonctionnement stable lors des longues sessions d'imagerie.
