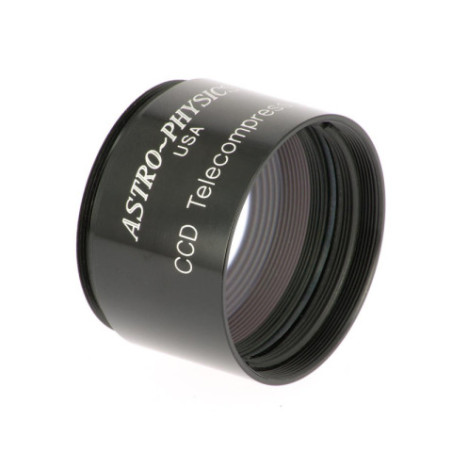

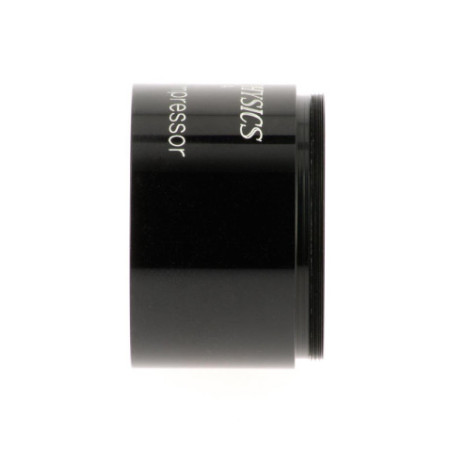

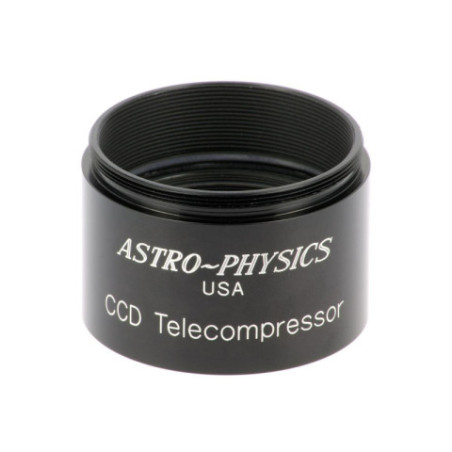

Réducteur de focale Astro-Physics CCDT67 0.67x

( Code : APCCDT67 )

Réducteur de focale Astro-Physics CCDT67 0.67x

  • Réducteur de focale 0.67x
  • Optimisé de F9 à F18
  • 99% de transmission
296,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison
ou payer en
Method Confidis
Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Développé à l'origine par Astro-Physics pour réduire la focale de son Maksutov 10" à F14.6, le CCDT67 est optimisé pour les instruments allant de F9 à F18, il est cependant très souvent utilisé avec succès par de nombreux astrophotographes sur des instruments à F8 comme les Ritchey-Chrétien Kepler.

Sa conception à 2 lentilles permet une transmission de la lumière de 99% sur la plage de 420 à 700nm et réduit la focale d'un facteur de 0.67x s'il est utilisé à un backfocus mécanique de 85mm. Dans les faits, sur un télescope de 2000mm de focale, la focale sera réduite à 1340mm. L'effet directement induit est de réduire le temps de pose de quasiment moitié et d'élargir le champ photographique.

Conçu pour réduire la focale d'un facteur de 0.67x en plaçant le capteur de votre caméra à 85mm de distance, le facteur de réduction pourra être adapté en modifiant la distance au capteur. Il est grandement conseillé de rester dans une fourchette allant de 70mm à 90mm pour conserver une bonne correction de la courbure.

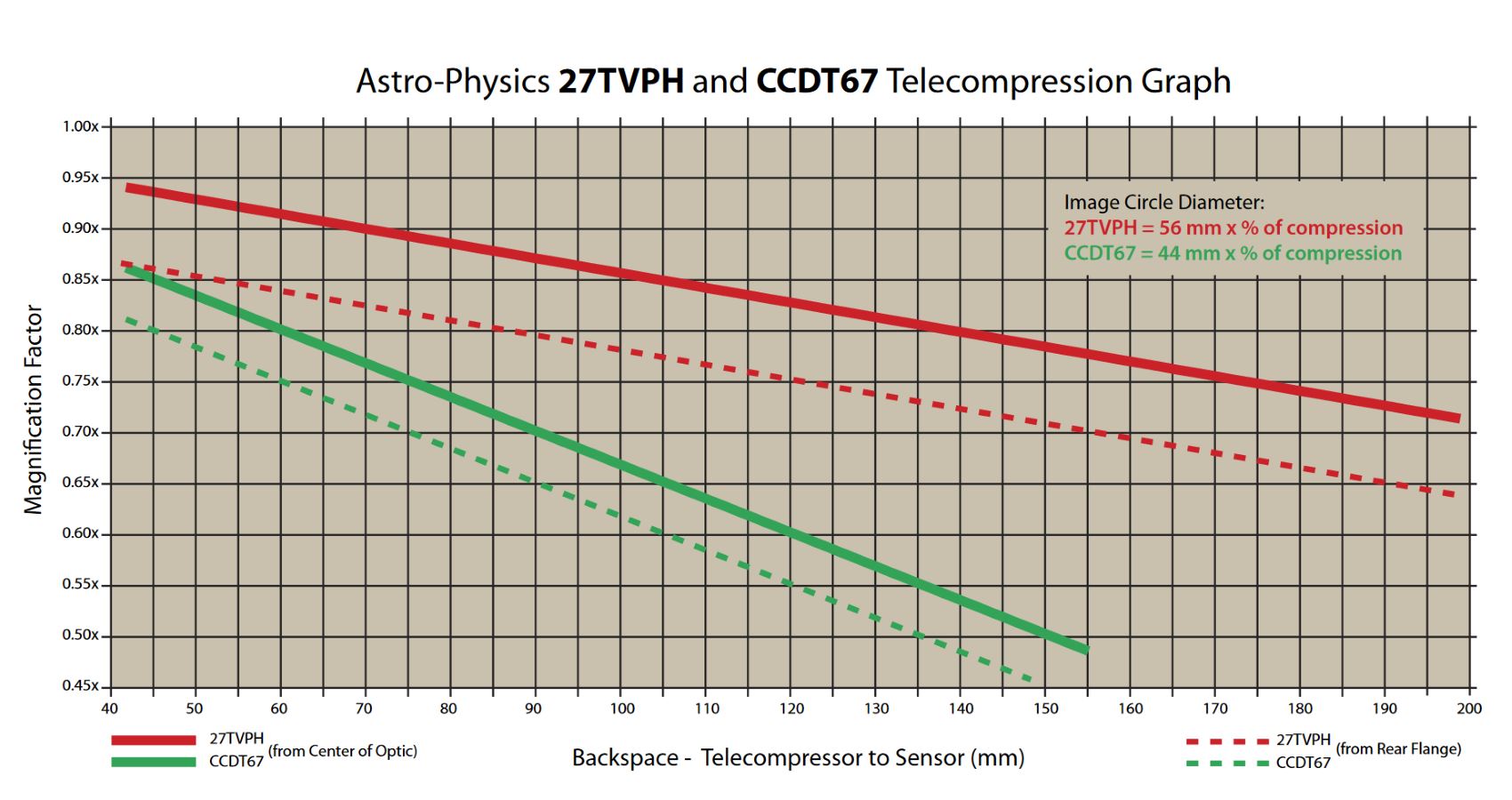

Le rapport de réduction et la distance au capteur allant de paire peuvent être choisi à l'aide du graphique suivant.

CCDT67

Le rapport de réduction permet également de déterminer le cercle image résultant par la formule suivante Ci = 44 x r (r étant le le facteur de réduction), soit un cercle image de 29mm à 0.67x de réduction; ce qui permet de couvrir parfaitement le capteur d'une ZWO asi1600.

Le réducteur de focale CCDT67 pourra être utilisé sur une multitude de type de télescope tels que les Ritchey-Chrétien, les Maksutov-Cassegrain, les Schmidt-Cassegrain, les Cassegrains et les réfracteurs.

Caractéristiques CCDT67 Astro-Physics
Matière de construction Aluminium anodisé noir
Longueur 29.1mm
Diamètre 50.8mm
Filetage d'entrée M48 x 0.75 femelle
Filetage de sortie M48 x 0.75 mâle
Tirage mécanique optimal 85mm
Tirage optique optimal 101mm
Facteur de réduction optimal 0.67x

FOIRE AUX QUESTIONS

Comment ce réducteur de focale améliore-t-il la prise de vue en astrophotographie ?

Le réducteur de focale Astro-Physics CCDT67 0.67x diminue la focale effective de votre télescope d'environ un tiers, ce qui élargit le champ de vision et réduit le temps de pose nécessaire. Par exemple, un télescope de 2000 mm de focale devient équivalent à 1340 mm, ce qui permet de capter une portion plus large du ciel et de limiter l'effet du suivi, tout en conservant une bonne qualité d'image. Cela est particulièrement utile pour les objets étendus comme les nébuleuses ou les galaxies.

Pourquoi est-il important de respecter le tirage mécanique de 85 mm avec ce réducteur ?

Le tirage mécanique de 85 mm entre le réducteur et le capteur est crucial pour obtenir la correction optimale de la courbure de champ et minimiser les aberrations optiques. En s’éloignant trop de cette valeur (au-delà de 70-90 mm), la qualité d’image se dégrade, avec un risque d’étoiles allongées ou floues sur les bords du champ. Ce réglage précis garantit un cercle image net et bien corrigé, adapté aux capteurs modernes, notamment ceux de taille moyenne comme la ZWO asi1600.

Puis-je utiliser ce réducteur de focale sur un télescope à F8, alors qu’il est optimisé de F9 à F18 ?

Oui, bien que conçu pour des rapports F9 à F18, ce réducteur fonctionne aussi avec des instruments à F8 comme certains Ritchey-Chrétien ou Kepler. Cependant, la correction optique sera légèrement moins parfaite, surtout sur les bords du champ. Il est donc conseillé de tester et d’ajuster le tirage pour trouver un compromis acceptable entre réduction de focale et qualité d’image, en gardant à l’esprit que la correction maximale est obtenue dans la plage prévue.

Comment ce réducteur affecte-t-il la compatibilité avec différents capteurs et caméras ?

Le réducteur CCDT67 génère un cercle image d’environ 29 mm à 0.67x, ce qui couvre largement les capteurs APS-C et micro 4/3, mais aussi les capteurs plein format jusqu’à un certain point. Pour les très grands capteurs, il faut vérifier que le cercle image couvre suffisamment la diagonale afin d’éviter le vignettage ou la perte de netteté sur les bords. Le filetage M48 standard permet un montage facile avec la plupart des caméras astro équipées de bagues T2, mais le tirage doit être précisément respecté pour conserver la performance optique.

Quels compromis techniques existent entre l’utilisation d’un réducteur de focale et la qualité d’image finale ?

L’usage d’un réducteur de focale implique un équilibre entre agrandissement du champ, réduction des temps de pose et qualité optique. En abaissant la focale, on augmente la vitesse d’acquisition, mais cela peut introduire des aberrations comme la courbure de champ ou des images légèrement moins piquées si le tirage n’est pas respecté. De plus, certains réducteurs peuvent réduire la résolution à haute fréquence spatiale, ce qui importe pour les détails fins. Le CCDT67 minimise ces effets grâce à sa conception optimisée, mais un réglage précis et l’adéquation avec le télescope sont essentiels pour de bons résultats.
