Kit optique Sunscan Shelyak

( Code : SHES0035 )

Découvrez le Soleil dans toutes les longueurs d'onde du visible
Contient tous les éléments optiques pour la réalisation de votre spectrohéliographe SUNSCAN

516,00 €

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)

Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com

Consignes de sécurité

Tout savoir sur le kit optique Shelyak SUNSCAN

SUNSCAN est un instrument automatisé et autonome dédié à l'observation du Soleil. Il permet d'obtenir rapidement et facilement des images de notre étoile

Attention ! Ce kit ne contient que les éléments optiques (voir la composition du kit) pour la réalisation d'un Star'Ex LR (avec un module d'autoguidage et une fente comportant 4 largeurs différentes). Vous devez vous procurer par ailleurs les pièces en impression 3D ainsi que les autres éléments comme les caméras, les accessoires, etc.

Le projet Star'Ex

Star’Ex (Star'Explorer) est un projet initié par Christian Buil, complémentaire du spectrohéliographe Sol'Ex, proposant aux amateurs de fabriquer eux-mêmes un spectrographe classique (Star'Ex). Un site dédié vous donne toutes les informations nécessaires à leur réalisation et à leur utilisation. Vous fabriquez les pièces en impression 3D (ou vous les faites réaliser par un spécialiste), puis vous assemblez l’instrument avec les éléments optiques de ce kit (fente, réseau, lentilles, éléments de guidage, etc.) En outre, un dispositif haute-performance offre plusieurs largeurs de fente « fente large » pour adopter la configuration Star’Ex à la taille de votre télescope et à la résolution spectrale souhaitée. Une page du site Shelyak Instruments décrit plus largement les projets Sol’Ex et Star’Ex

Le spectrographe Star'Ex LR

Le kit SHES0035 contient toutes les pièces optiques pour la réalisation d'un Star'Ex LR, destiné à la spectroscopie à basse résolution.

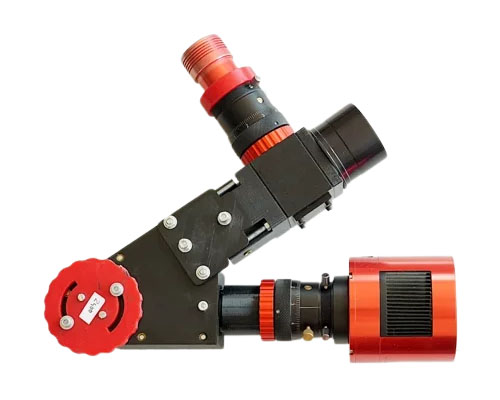

Un spectroscope Star'Ex LR complet, avec son dispositif de guidage. Les caméras sont en option.

Avec un petit télescope, vous pourrez réaliser des spectres basse résolution sur des objets faibles (étoiles, nébuleuses, galaxies, Quasars etc), c’est à dire que vous pourrez observer tout le domaine visible, et distinguer le continuum de l’objet (qui indique sa température de surface), ainsi que de très nombreuses raies en absorption, ou en émission (signes de l’activité de l’étoile). Un instrument de plus grand diamètre donne accès à des objets encore plus faibles

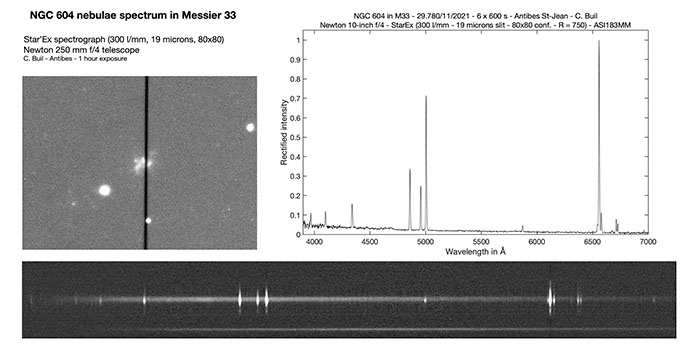

Spectre à basse résolution de la nébuleuse NGC 604 dans la galaxie M33, réalisé avec un Star'Ex LR monté sur un télescope Newton de 250 mm de diamètre. A gauche, l'image du fond de ciel et de la fente du spectrographe dans la caméra de guidage. En bas, la trace du spectre sur la caméra "science" ; de nombreuses raies nébulaires en émission sont bien visibles. A droite, le spectre résultant, calibré en longueur d'onde.

Shelyak propose un autre kit complet (SHES0038) pour la réalisation d'une version haute résolution du Star'Ex : le Star'Ex HR. En haute résolution, vous pouvez enregistrer une fraction du spectre, dans lequel de très petits détails sont visibles.

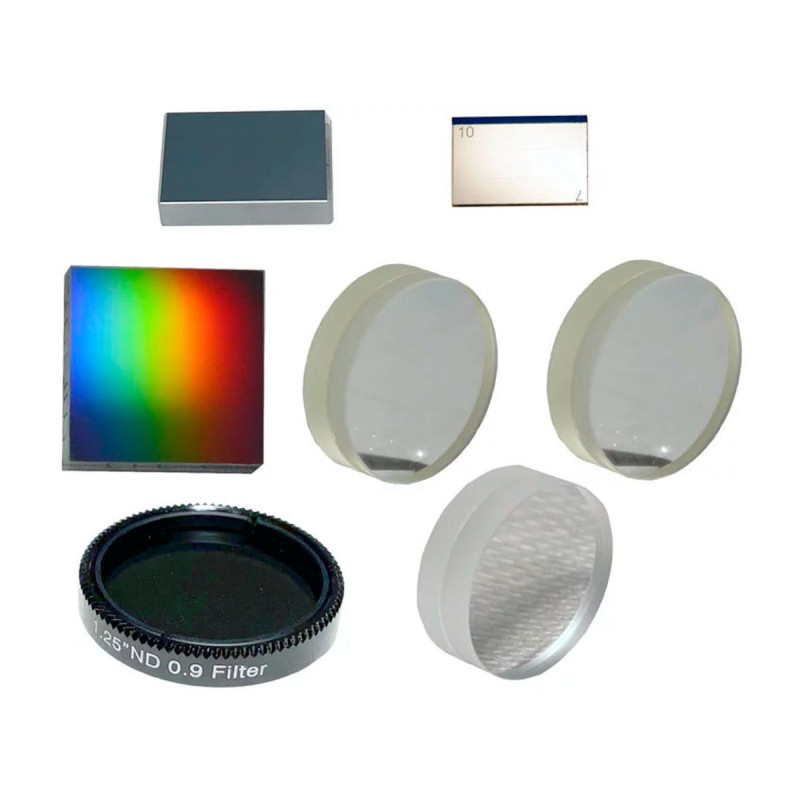

Composition du kit Star'Ex LR (basse résolution)

[OP0177] Un réseau holographique de 300 traits/mm de 25x25mm, blazé à 500 nm.
[OP0176] Un doublet collimateur réalisé sur mesure d'un diamètre de 25,4 mm et d'une focale de 80 mm.
[OP0182] Un doublet objectif réalisé sur mesure, optimisé dans le visible, d'un diamètre de 25,4 mm et d'une focale de 80 mm.
[OP0080] Deux doublets d'un diamètre de 12,5 mm et d'une focale de 50 mm.
[OP0010] Un miroir de 15x15mm épaisseur 3 mm.
[SE0288] Une fente réfléchissante à 4 positions de largeurs 14, 20, 26 et 32 µm + trou de 25 µm.

Tableau des caractéristiques

Caractéristique	Kit optique Shelyak Star'Ex LR
Référence	SHES0035
Résolution spectrale (à 650 nm)	R = 650 avec une fente de 23 µm
Domaine de longueur d'onde	400 nm à 700 nm
Rapport de réduction interne (spectro complet)	1:1

1x Réseau holographique de 300 tr/mm (25x25mm), blazé à 500 nm
1x Doublet collimateur (⌀25,4 mm, F = 80 mm)
1x Doublet objectif, optimisé dans le visible (⌀25,4 mm, F = 80 mm)
2x Doublet (⌀12,5 mm, F = 50 mm)
1x Miroir 15x15mm épaisseur 3 mm
1x Fente réfléchissante 4 positions (14, 20, 26 et 32 µm + trou de 25 µm)

FOIRE AUX QUESTIONS

Est-ce que ce kit permet d'observer les détails fins des raies spectrales solaires ?

Le kit Sunscan Shelyak Star'Ex LR est conçu pour une spectroscopie à basse résolution avec une résolution spectrale d'environ 650 à 650 nm. Cela signifie que vous pourrez distinguer les principales raies d'absorption et d'émission du spectre solaire, mais pas les détails très fins que l'on obtient avec un spectrographe à haute résolution. Pour des détails plus précis, il faudrait se tourner vers le Star'Ex HR ou un instrument à haute résolution.

Comment choisir la largeur de fente la plus adaptée pour mon télescope ?

Le kit propose quatre largeurs de fente (14, 20, 26, 32 µm) et un trou de 25 µm, permettant d'adapter la résolution spectrale et la luminosité à votre instrument. Une fente plus étroite améliore la résolution spectrale mais réduit la quantité de lumière, ce qui peut poser problème avec des télescopes de petit diamètre ou des objets faibles. À l'inverse, une fente plus large augmente la luminosité mais diminue la résolution. Le choix dépend donc du diamètre de votre télescope, de la luminosité de la cible et du compromis résolution/luminosité que vous souhaitez.

Est-ce que ce kit optique est compatible avec tous les télescopes ?

Le kit optique Star'Ex LR est un ensemble d'éléments optiques indépendants à intégrer dans un spectrohéliographe construit soi-même. Il n'est pas un instrument complet. Il faut donc vérifier que votre télescope peut accueillir les composants imprimés en 3D associés et les caméras. En pratique, un télescope avec un porte-oculaire standard et un bon suivi est nécessaire, mais la compatibilité dépendra aussi des pièces mécaniques que vous utiliserez pour l'intégration.

Pourquoi est-il recommandé d'utiliser une caméra spécifique avec ce spectrographe ?

La spectroscopie nécessite souvent une caméra à faible bruit et bonne sensibilité pour capter les faibles signaux lumineux issus de la fente spectrale. Le kit ne comprend pas de caméra, car la qualité de l'image spectrale dépend beaucoup du capteur utilisé. Les caméras monochromes avec sortie en fichiers FITS sont privilégiées pour l'astronomie, car elles permettent un traitement précis des données spectrales. De plus, la taille du capteur et le backfocus doivent être compatibles avec la configuration optique du spectrographe pour éviter la perte de résolution ou de champ.

Quels sont les principaux défis techniques à prévoir lors de l'assemblage de ce kit ?

L'assemblage du kit Sunscan Shelyak Star'Ex LR demande une grande précision optique et mécanique. La collimation des lentilles, l'alignement du réseau holographique ainsi que le positionnement exact de la fente sont essentiels pour obtenir un spectre net et calibré. De plus, la stabilité mécanique et un bon guidage sont cruciaux pour éviter les flous dus aux vibrations ou au suivi imparfait. Enfin, la fabrication ou l'acquisition des pièces imprimées en 3D doit être rigoureuse pour garantir un montage sans jeu ni déformation.
