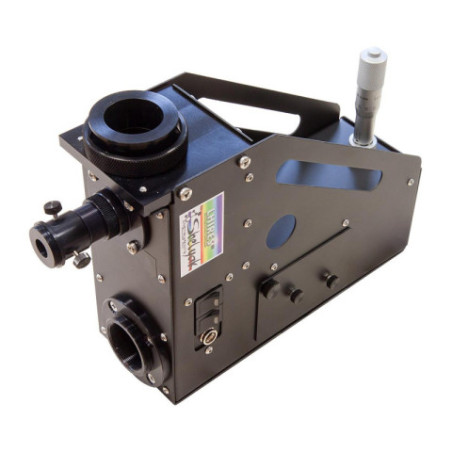

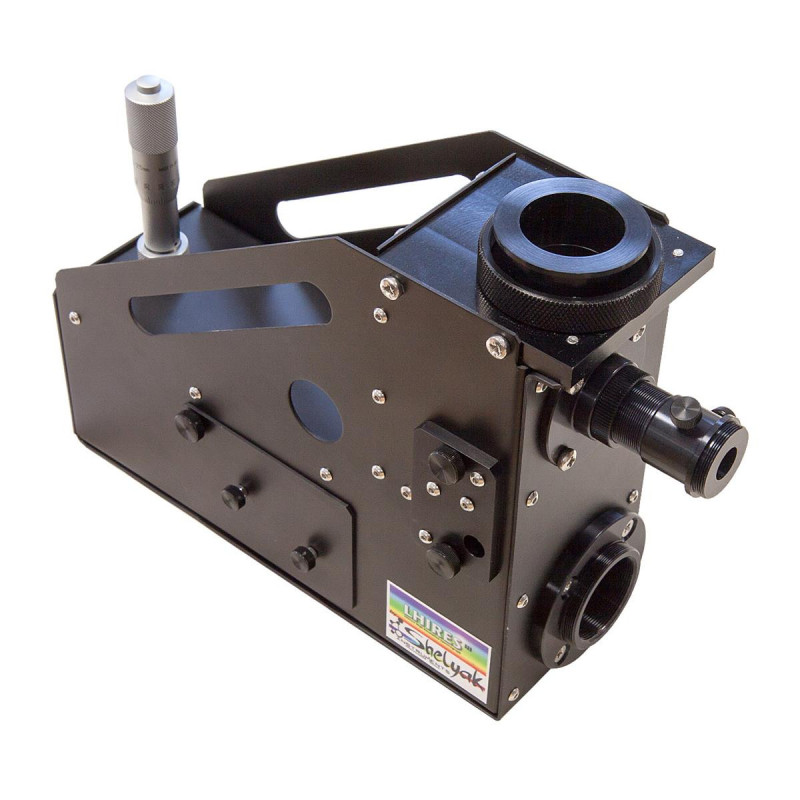

Spectrographe Shelyak LHIRES III

( Code : SHES0002 )

Spectrographe très haute résolution
Possibilité de mettre un oculaire

5 100,00 €

Sur commande, contactez-nous pour connaître le délai de livraison

ou payer en

Sécurité des produits

Fabricant : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France)

Personne responsable : SHELYAK INSTRUMENTS 69, rue de Chartreuse 38420 Le Versoud (France) - 04 76 41 36 81 - contact@shelyak.com

Consignes de sécurité

Description

Tout savoir sur le spectrographe Shelyak LHIRES III

Le Lhires III est un spectrographe très haute résolution spécialement conçu pour l'astronomie amateur ou éducative. De nombreux projets sont rendus possible de part son niveau de technicité. De nombreuses collaborations professionnels/amateurs ont été réalisées avec des Lhires III. Suite à la rencontre entre astronomes amateurs et professionnels à Oléron en 2003, le Lhires III a été développé dans le cadre de l'association AUDE avec une conception de Christian Buil et les créateurs de la société Shelyak Instruments.

Ce spectrographe Haute-Résolution permet de voir le spectre du Soleil en visuel avec des détails très fins. C'est un instrument idéal pour les clubs et associations qui organisent des manifestations auprès du grand public, toujours très intéressé par la compréhension du message de la lumière.

Pouvoir de résolution R ~18000
Résolution de 0.035nm vers Halpha
Longueur d'onde sélectionnée par micromètre
Fente mirroir 15-35µm, réfléchissante pour le guidage
Adaptateur Schmidt-Cassegrain en standard (50.8mm disponible)
Lampe d'étalonnage interne en longueur d'onde au argon-néon ou néon
Lampe interne tungstène pour les flat
Module d'étalonnage motorisé livré avec chaque nouveau Lhires III, pour une utilisation à distance
Port de guidage en monture C à deux optique (rapport focal: 0.8x) - La plage de tirage caméra de guidage est entre 15.5mm et 21mm avec un filetage C (diamètre 1 pouce; 32 filets par pouce)
Module réseau interchangeable (2400 tt/mm en standard; 1200 tt/mm, 600 tt/mm, 300 tt/mm et 150 tt/mm en option)
Possibilité de mettre un oculaire
Support pied photo disponible pour animation grand public (spectre solaire en visuel)

Le spectrographe Lhires III a été conçu pour des télescopes de petite taille (200mm f/d 10 typiquement) et est donc parfaitement adapté à la spectrographie "dans son jardin". Il s'installe sur de nombreux instruments et vous pouvez utiliser de nombreux types de caméras CCD, webcam, ou appareil photographique réflex pour enregistrer vos spectres.

Le Lhires III est aussi un très bon outil pour la formation d'étudiants en astrophysique (mastère par exemple). Son fonctionnement est simple et le boîtier s'ouvre facilement pour "voir" comment ce spectrographe fonctionne. Utilisable simplement, il permet de menuer des Travaux Pratiques sur des télescopes de petite taille.

Une expérience unique: le spectre du Soleil. Le Lhires III peut être utilisé en visuel, ce qui en fait un formidable outil de pédagogie et d'animation. Sans lunette ou télescope, il permet de voir en toute sécurité le spectre du Soleil en très haute-résolution. Avec une caméra vidéo (webcam par exemple) et une petite lunette, le Lhires III se transforme en spectro-héliographe. Il permet alors de faire des images du Soleil dans de multiples bandes spectrales (Ha, HeI, K...).

Le Lhires III rend la spectrographie de très haute résolution accessible aux amateurs. De nombreux projets pédagogiques autour de l'effet Doppler sont désormais possibles, comme par exemple : la rotation de Jupiter ou Saturne, le mouvement propre des étoiles, la rotation des étoiles v.sin(i), les binaires spectroscopiques, etc...

Grâce à sa fente réfléchissante, le Lhires III est très facile d'utilisation et permet de positionner et de maintenir la cible dans la fente avec précision. Une simple webcam permet de guider facilement sur des étoiles brillantes. Ainsi, on a le plein contrôle des opérations et nul besoin d'avoir une monture de précision pour faire de la spectrographie!

Le Lhires III permet d'adapter pratiquement toutes les caméras CCD du marché, un Appareil Photographique Numérique réflex, ou une simple webcam. Des réseaux optionnels sont disponibles pour le Lhires III. Il est possible d'adapter sa résolution à son projet. Des objets plus faibles sont alors accessibles: Novae, comètes brillantes...

Aller encore plus loin avec le Lhires III. Au delà de la connaissance que le Lhires III peut vous apporter dans le domaine de l'astrophysique, c'est également un outil de collaboration entre astronomes amateurs et professionnels: étude des étoiles de type Be, suivi d'étoiles variables, etc...

Des caractéristiques qui en font un puissant spectrographe

Spectrographe de type Littrow
Résolution (Dl/l) de 17000 autour de Ha
Dispersion de 0.012nm (pixels de 9µm)
Optimisé pour un instrument ouvert à f/10
Adaptable à tout type d'instruments
Adaptation à différents type de détecteurs: caméras CCD, Appareil Photographiques Numériques, webcam...
Fente réfléchissante pour un guidage précis
Léger: 1.7kg
Compact: 250mm x 200mm x 83mm

FOIRE AUX QUESTIONS

Puis-je utiliser le spectrographe LHIRES III avec mon télescope Schmidt-Cassegrain 200mm ?

Oui, le LHIRES III est spécialement conçu pour des télescopes de petite taille autour de 200 mm de diamètre et un rapport focal d'environ f/10, typique des Schmidt-Cassegrain. Son adaptateur standard est prévu pour ce type d'instrument, permettant une intégration facile. Le spectrographe fonctionne de manière optimale avec ce type de configuration, garantissant une bonne résolution spectrale tout en conservant un tirage compatible avec la plupart des caméras.

Pourquoi l'usage d'une fente miroir est-il important dans ce spectrographe ?

La fente miroir réfléchissante du LHIRES III permet d'orienter une partie de la lumière vers un système de guidage tout en laissant passer la lumière principale vers la fente spectrale. Cela facilite grandement le maintien précis de la cible dans la fente, un point crucial pour obtenir des spectres de haute qualité. Sans ce guidage, il serait très difficile de garder l'étoile ou le Soleil bien positionnés, surtout lors d'expositions longues ou en conditions changeantes.

Est-il possible de faire de la spectrographie solaire en visuel avec ce modèle ?

Oui, le LHIRES III permet une observation du spectre solaire en visuel grâce à sa très haute résolution et l'option d'utiliser un oculaire. Cela offre la possibilité d'étudier en détail les raies spectrales comme Halpha avec un rendu très fin. De plus, son utilisation sans lunette ou télescope dédié assure une sécurité maximale lors de l'observation solaire, un point essentiel pour éviter tout dommage oculaire.

Quelle est la limite technique qui peut rendre floue une image spectrale à haute résolution ?

À haute résolution spectrale comme avec le LHIRES III (R ~18000), la qualité du spectre dépend fortement de la stabilité du système et des conditions atmosphériques. La turbulence atmosphérique provoque des fluctuations rapides dans la lumière reçue, ce qui peut brouiller les détails fins. De plus, un mauvais positionnement dans la fente ou des vibrations mécaniques peuvent réduire la netteté du spectre. Un guidage précis via la fente miroir et une monture stable sont donc indispensables pour exploiter pleinement la résolution du spectrographe.

Puis-je utiliser une caméra reflex ou une simple webcam avec ce spectrographe ?

Oui, le LHIRES III est compatible avec une large gamme de détecteurs, y compris les caméras CCD spécialisées, les appareils photo reflex numériques et même certaines webcams. L'adaptateur standard au filetage C (1 pouce, 32 TPI) facilite la connexion. Cependant, il faut tenir compte du backfocus requis (15,5 à 21 mm pour la caméra de guidage) et de la nécessité d'un bon échantillonnage pour tirer parti de la haute résolution. Pour les webcams, la sensibilité limitée peut restreindre l'utilisation aux objets brillants ou au guidage.
