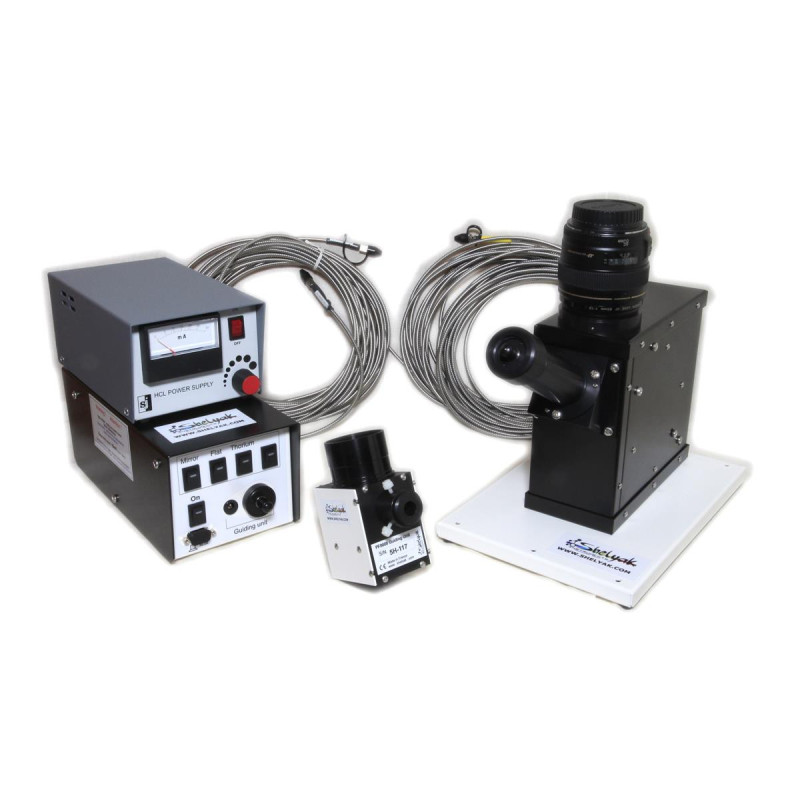

Système Shelyak eShel complet (sans caméra de guidage)

eShel est votre solution de spectroscopie échelle à fibre optique pour vos projets astronomiques, développé sur la base d'une forte expertise en spectroscopie et en observation pratique en astronomie (notamment avec les spectrographes échelle NARVAL et MUSICOS). Cette expérience pratique se retrouve dans la solution complète eShel.

En collaboration avec Christian Buil (reconnu dans le domaine de la conception de nombreux accessoires d'astronomie, a conçu le schéma optique du eShel) et Michel Pujol (un expert en Tcl/Tk, a écrit le logiciel eShel basé sur la plateforme AudeLA), Shelyak Instruments vous propose le premier ensemble commercial de spectroscopie échelle destiné à l'astronomie.

Le choix a été fait de proposer une solution à fibre optique afin d'augmenter la précision des mesures de vitesse radiale et pour un meilleur confort d'utilisation.

La solution eShel est constituée de 4 modules principaux.

Bonnette d'injection de fibre & de guidage

• Adaptation télescope par pas T-M42
• Tirage ~45mm
• Miroir avec trou de 50µm dans la version f/6 (une version 75µm f/9 existe - nous contacter pour plus de détails)
• Entrée pour flux de calibration (miroir activé à distance)
• Fibres optiques :
  - Fibre objet 50µm, 20 mètres
  - Fibre calibration 200µm, 20mètres
  - Protection métallique/PVC
  - Connecteurs FC
• caméra de guidage (pas C; Watec 120N+ recommandée)

Module de calibration

• Lampe Thorium-Argon avec son alimentation haute tension
• Lampe continue pour le traitement du blaze
• Contrôle électronique pour l'acquisition automatique des images de références

Spectrographe échelle

• Spectrographe échelle
  - Collimateur f=125mm (f/5)
  - Réseau échelle R2 haute performance
  - Prisme pour dispersion croisée
  - Objectif 85mm f/1.8
• Pouvoir de résolution élevé R=10000
• Domaine visible (environ 450-700nm)
• Fibre 50µm, optimisé pour télescope <1m
• Choix de caméra d'acquisition
  - Capteur KAF1603me (taille >13*9mm)
  - Caméras QSI 516s ou SBIG ST1603me recommandées
  - Interface objectif standard Canon EOS

Logiciel spécifique eShel

• Facile à utiliser
• Basé sur le logiciel AudeLA 'opensource', écrit en Tcl/Tk
• Fonctionne sous MS Windows
• Multi-langue
• Contrôle à distance des différents modules
• Réduction des spectres juste après l'acquisition
• Format FITS multi-HDU
• Exportation des ordres individuels ou du spectre combiné

La solution eShel permet de nombreuses applications :

• Suivi des étoiles Be
• Nébuleuses planétaires
• Classification spectrale des étoiles
• Classification d'astéroïdes
• Géologie lunaire
• Composition de planètes
• Mesure d'abondance
• Novae
• RR Lyrae
• Herbig Ae/Be
• T Tauri
• Wolf Rayet
• etc...

Spectrographe eShel (PF0011)

Spectrographe seul (avec objectif)

• Connecteur FC pour fibre de 50µm
• Collimateur F/5
• Réseau R2 haute performance
• Objectif 85mm f/1.8 (connexion type EOS)

Système eShel complet (ES0006)

Système complet de spectrographie échelle à fibre optique :

• Spectrographe échelle R>10000 (incluant objectif 85mm f/1.8)
• Système d'injection de fibre et de guidage (bonnette) f/6
• Fibre objet 50µm, 20m de long, protection inox
• Fibre calibration 200µm, 20m de long, protection inox
• Boîter de calibration Thorium-Argon
• Câble et alimentations

Il ne vous reste plus qu'à ajouter votre télescope, une caméra de guidage (monture C), une caméra CCD d'acquisition (baïonnette Canon EOS), et un ordinateur.

eShel complet +guidage (ES0007)

Système complet de spectrographie échelle à fibre optique :

• Spectrographe échelle R>10000 (incluant objectif 85mm f/1.8)
• Système d'injection de fibre et de guidage (bonnette) f/6
• Fibre objet 50µm, 20m de long, protection inox
• Fibre calibration 200µm, 20m de long, protection inox
• Boîter de calibration Thorium-Argon
• Câble et alimentations
• it Watec 120N+ avec grabber vidéo USB2 et boîtier de contrôle sans fil

Il ne vous reste plus qu'à ajouter votre télescope, une caméra CCD d'acquisition (baïonnette Canon EOS), et un ordinateur.
