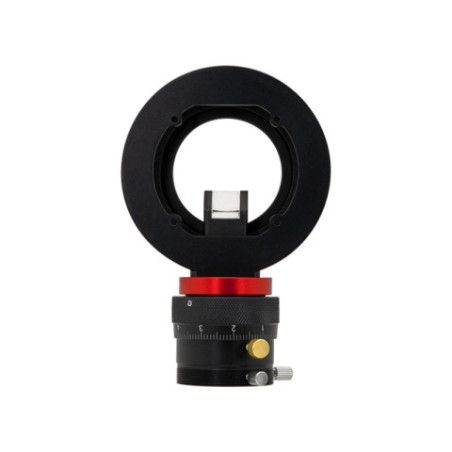

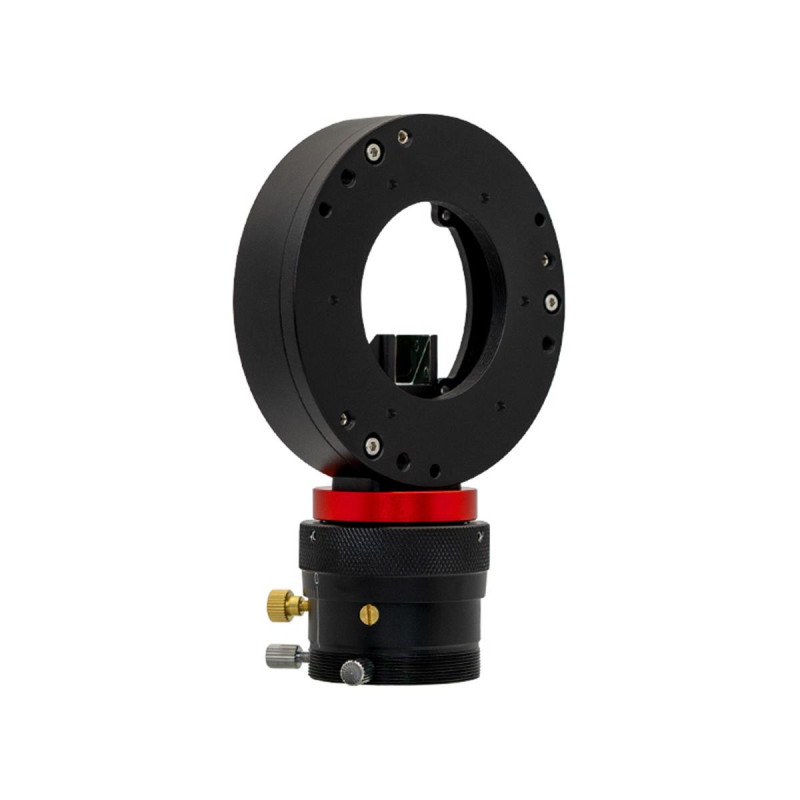

Diviseur optique ZWO OAG-L , prisme 12x12mm
Diviseur optique ZWO OAG-L , prisme 12x12mm
Diviseur optique ZWO OAG-L , prisme 12x12mm

Diviseur optique ZWO OAG-L , prisme 12x12mm

 ( Code : ZWOAG-L )

Tout savoir sur le diviseur optique ZWO OAG-L

  • Nouvelle version du diviseur OAG-M68
  • Grand prisme de 12x12mm
  • Seulement 17.5mm d'épaisseur
  • Mise au point hélicoïdale incluse
250,00 €

TTC

En stock
Livré en 48/72h
ou payer en
Method Confidis
Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le diviseur optique ZWO OAG-L

Conçu pour les astrophotographes exigeants, le diviseur optique ZWO OAG-L dispose d'un prisme plus important que l'ancienne version OAG-M68. Il vous permettra d'autoguider votre matériel d'astrophotographie avec une précision incomparable. Il saura s'intégrer à toute sorte de train d'imagerie en particulier les grands capteurs type ASI6200/2600/2400. Une version plus "classique" #ZWOAG est disponible pour les capteurs APS-C type ASI1600/533/385/071.

A noter : Assurez-vous bien que le capteur imageur et le capteur de guidage soient à la même distance pour atteindre la même mise au point.

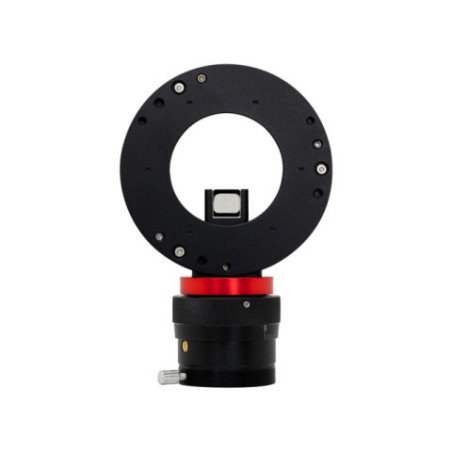

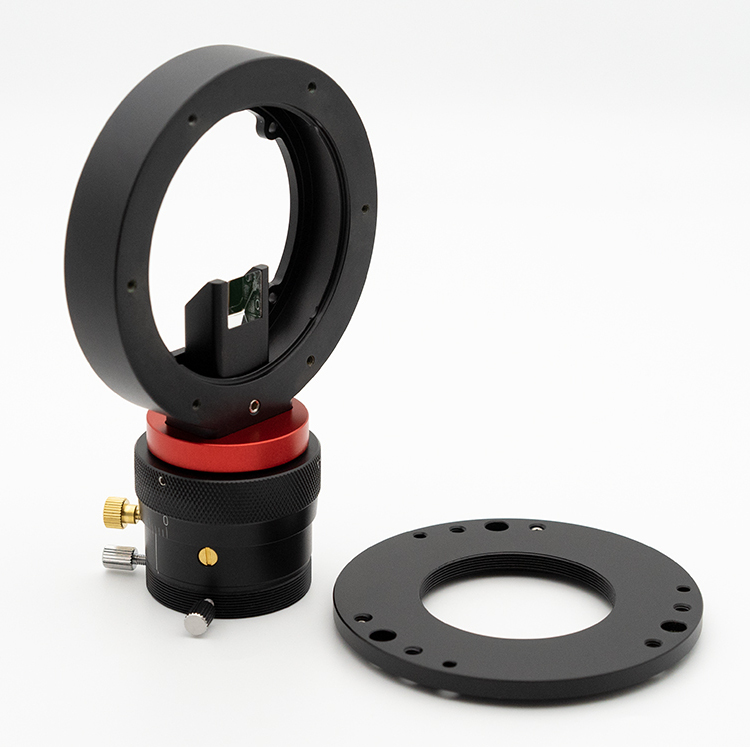

Diviseur optique ZWO OAG-L avec bague de tilt M48 incluse

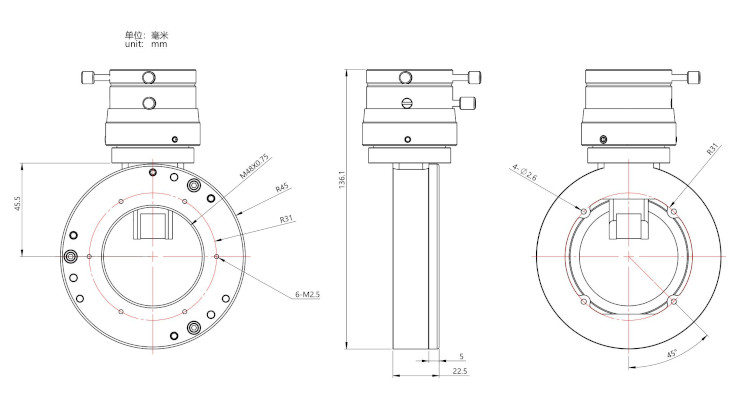

Dessin technique

Exemple de configuration

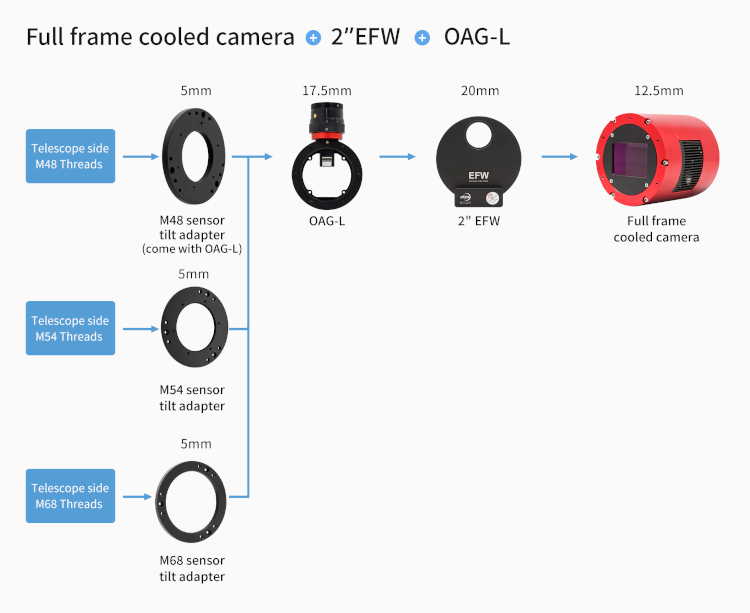

Configuration avec le diviseur optique ZWO OAG-L / Roue à filtre 50.8mm / Plaque de tilt / Caméra Plein-Format

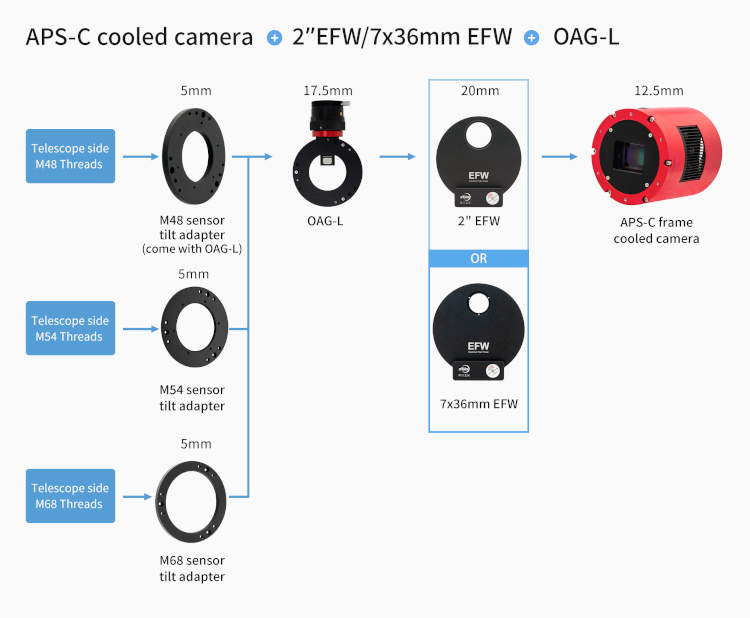

Configuration avec le diviseur optique ZWO OAG-L / Roue à filtre 50.8/36mm / Plaque de tilt / Caméra au format APS-C
Caractéristiques Diviseur optique ZWO version Large
Matière Intégralement en métal
Prisme 12x12mm
Sortie Fixation par 4 vis (compatible caméras ASI2600/6200/2400 et EFW 2"/36mm)
Entrée caméra de guidage Coulant 31.75mm ou M42 mâle
Epaisseur 17.5mm
  • 1x Diviseur optique ZWO
  • 1x Bague de tilt M48 (5mm d'épaisseur)

FOIRE AUX QUESTIONS

Comment le diviseur optique ZWO OAG-L améliore-t-il la précision de l'autoguidage en astrophotographie ?

Le diviseur optique ZWO OAG-L utilise un grand prisme de 12x12 mm qui dévie une partie de la lumière vers la caméra de guidage sans affecter l'image principale. Cette conception permet d'obtenir un signal de guidage stable et précis même avec de grands capteurs plein format. La faible épaisseur de 17,5 mm limite le backfocus, ce qui assure une meilleure compatibilité avec les trains optiques complexes. L'orientation fine du prisme et la bague de tilt permettent d'ajuster précisément la mise au point et d'éviter les erreurs de tilt qui dégradent la netteté du guidage, améliorant ainsi la stabilité des poses longues.

Est-ce que le ZWO OAG-L est compatible avec tous les types de caméras et trains optiques ?

Le OAG-L est spécialement conçu pour les caméras à grands capteurs plein format comme les ASI2600, 6200 et 2400, grâce à son grand prisme qui capture suffisamment de lumière pour le guidage. Il dispose d'une entrée pour caméra de guidage avec un coulant 31,75 mm ou un filetage M42 mâle, ce qui garantit une bonne compatibilité avec la plupart des caméras de guidage du marché. Pour les capteurs APS-C, ZWO propose une version plus petite (#ZWOAG) mieux adaptée. En revanche, il faut bien vérifier la distance de backfocus disponible sur votre train optique pour assurer la mise au point simultanée de la caméra principale et de la caméra de guidage.

Pourquoi la bague de tilt fournie avec le diviseur est-elle importante ?

La bague de tilt M48 intégrée, d'environ 5 mm d'épaisseur, permet de corriger les petits désalignements angulaires entre le diviseur optique et les caméras. Sans ce réglage, un léger tilt peut causer une perte de netteté sur une partie de l'image ou du champ de guidage, ce qui dégrade la qualité du suivi et donc des poses. Le réglage fin du tilt est donc crucial pour obtenir une mise au point optimale, tant pour la caméra principale que pour la caméra de guidage, assurant ainsi une précision maximale pendant l'autoguidage.

Quelle est l'importance de la faible épaisseur (17,5 mm) du diviseur optique dans une configuration d'astrophotographie ?

La faible épaisseur du diviseur optique ZWO OAG-L est un atout majeur car elle limite le backfocus ajouté au train optique. En astrophotographie, chaque millimètre de backfocus supplémentaire peut compliquer la mise au point et imposer l'ajout de bagues ou d'adaptateurs, ce qui peut introduire du jeu mécanique ou rendre la configuration moins stable. Avec seulement 17,5 mm d'épaisseur, ce diviseur s'intègre facilement dans la chaîne optique, facilitant la mise au point simultanée de la caméra principale et de la caméra de guidage, tout en conservant une bonne rigidité mécanique.

Peut-on utiliser le diviseur optique ZWO OAG-L avec une roue à filtres et quels sont les conseils d'installation ?

Oui, le ZWO OAG-L est conçu pour s'intégrer dans des trains optiques incluant des roues à filtres, notamment des roues à filtres de 50,8 mm ou 36 mm de diamètre. Il est conseillé de positionner le diviseur entre la roue à filtres et la caméra principale pour assurer un accès optimal au prisme et minimiser les contraintes mécaniques. Il faut aussi s'assurer que le train optique respecte les distances de backfocus recommandées pour que la mise au point soit possible simultanément sur les deux caméras. L'utilisation de la bague de tilt aide à ajuster précisément l'alignement optique dans cette configuration.
