Platine d'adaptation EAF ZWO pour Celestron C11 / C14

Platine d'adaptation EAF ZWO pour Celestron C11 / C14

( Code : ZWEAF-C11-C14 )

Un système de fixation simple à installer

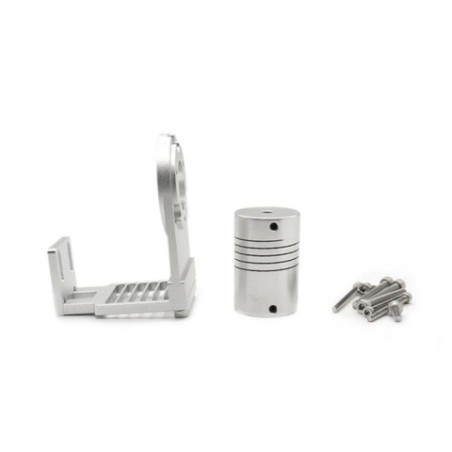

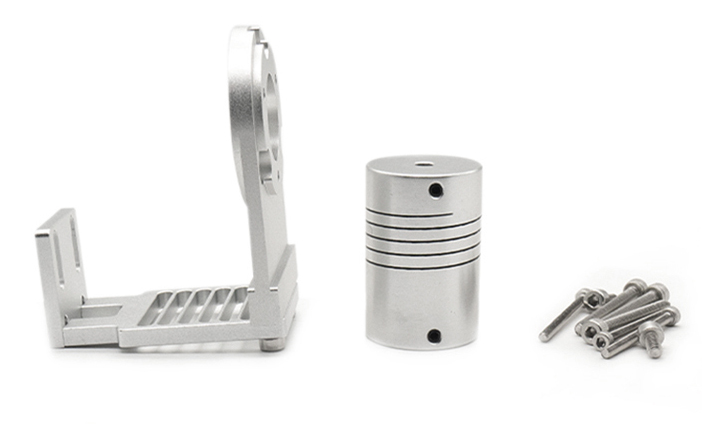

Support de fixation et coupleur inclus
Uniquement pour les télescopes Celestron C11 et C14
Construction solide en aluminium

52,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Un système de fixation simple à installer

Pour fixer le moteur de mise au point ZWO EAF il est nécessaire de disposer d'un adaptateur vu le nombre de porte-oculaires disponibles (il n'y a pas de standard sur cet élément sur le matériel astro). Pour les possesseurs de télescopes Celestron C11 et C14 (280 et 355mm), ZWO propose un support de fixation spécial. Il se compose simplement d'un coupleur d'axe qui se fixe à la place de la molette de mise au point à l'arrière du tube optique et un support en U pour attacher l'EAF. Des vis sont fournis pour fixer les différents éléments entre eux. Les 2 pièces sont en aluminium usiné sous CNC (machine à commande numérique) et anodisé. Une autre version est disponible pour les C8/C9.25 #ZWEAF-C8-C925

Liste des instruments Celestron compatibles

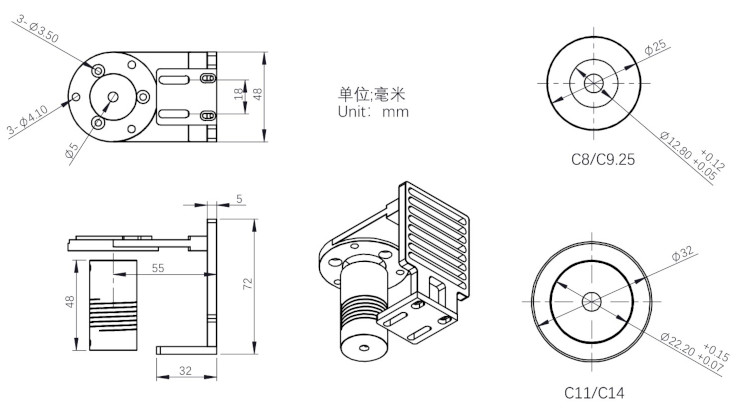

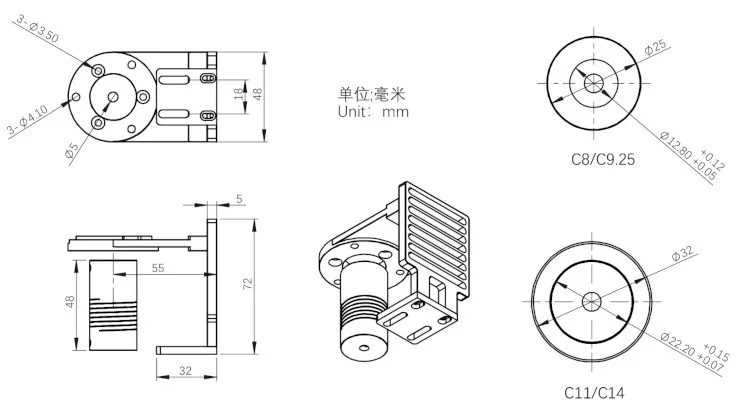

Dessin technique de la platine d'adaptation EAF ZWO pour Celestron C11/C14

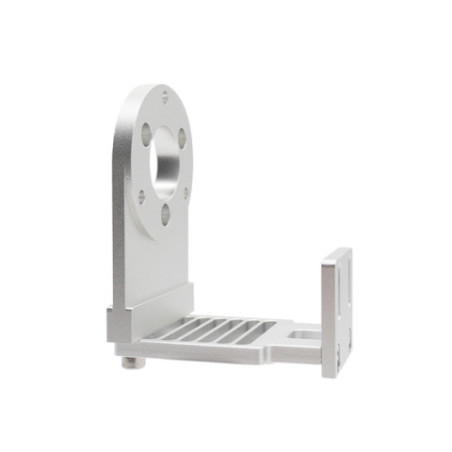

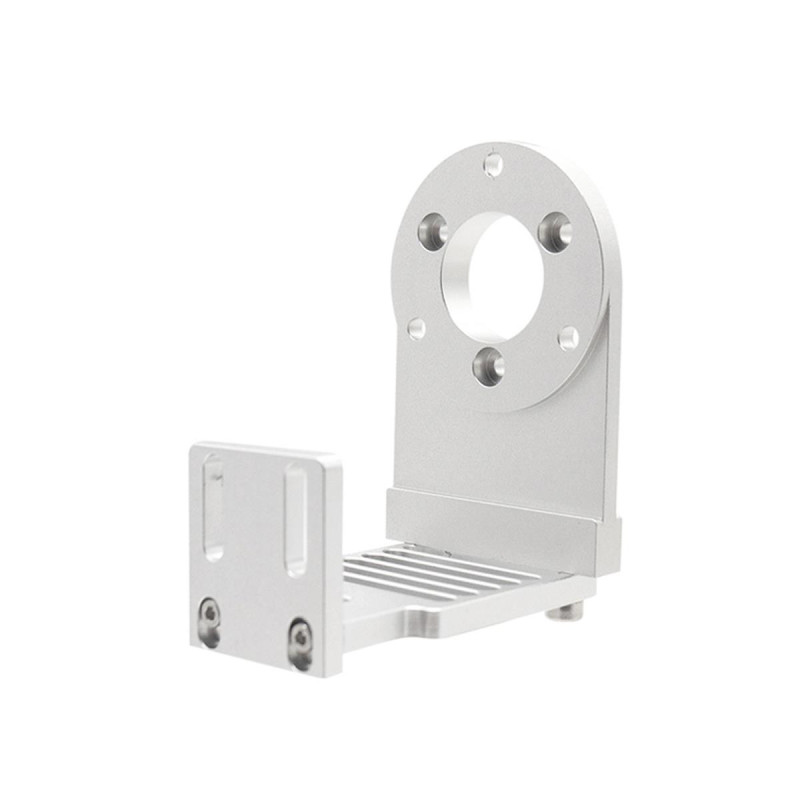

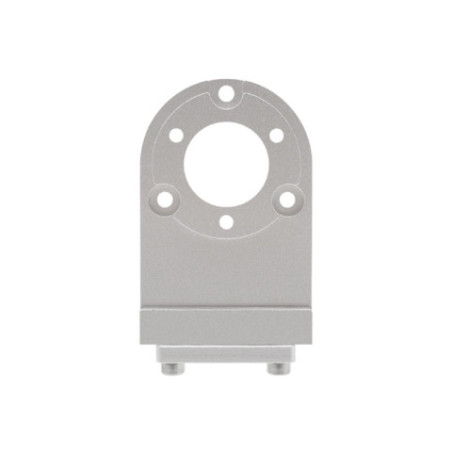

Support de fixation
Coupleur d'axe
Vis de fixation

FOIRE AUX QUESTIONS

Comment installer la platine d'adaptation EAF ZWO sur un Celestron C11 ou C14 ?

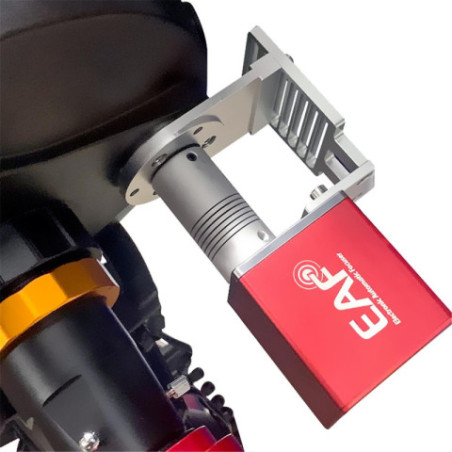

La platine se compose de deux pièces en aluminium usiné : un coupleur d'axe qui remplace la molette de mise au point d'origine à l'arrière du tube, et un support en U pour fixer le moteur EAF. L'installation nécessite de démonter la molette manuelle, de fixer le coupleur sur l'axe de mise au point, puis de positionner et visser le support en U pour maintenir l'EAF. Les vis fournies assurent une fixation solide et précise, essentielle pour un bon suivi motorisé.

Pourquoi est-il nécessaire d'utiliser cette platine spécifique pour les télescopes Celestron C11 et C14 ?

Les télescopes Celestron n'ont pas de standard universel sur leurs portes-oculaires et axes de mise au point, ce qui rend incompatible le moteur EAF livré sans adaptateur. Cette platine est conçue sur mesure pour s'adapter exactement à l'axe de mise au point des C11 et C14, garantissant un accouplement rigide et sans jeu. Cela évite les problèmes de backlash et assure une mise au point motorisée précise, indispensable à l'astrophotographie.

Est-ce que l'installation de cette platine d'adaptation affecte la stabilité ou le poids du télescope ?

La platine est fabriquée en aluminium léger et usiné avec précision, ce qui limite son poids additionnel. Elle se fixe directement sur le porte-oculaire sans modifier l'équilibre du tube. Par conséquent, elle n'a quasiment pas d'impact sur la stabilité du télescope ni sur la charge supportée par la monture, ce qui est important pour préserver la qualité du suivi et éviter les vibrations.

Puis-je conserver la mise au point manuelle après avoir installé cette platine et le moteur EAF ?

Non, une fois la platine et le moteur EAF installés, la molette manuelle d'origine est remplacée par le coupleur d'axe. La mise au point se fait donc exclusivement via le moteur, contrôlé par logiciel ou télécommande. Cela permet un réglage très fin et sans vibrations, mais vous perdez la possibilité d'ajuster manuellement la mise au point directement sur le télescope.

Quels sont les avantages techniques de cette platine d'adaptation pour l'astrophotographie ?

Cette platine assure un couplage rigide et précis entre le moteur EAF et l'axe de mise au point, ce qui limite les jeux mécaniques et le backlash. Cela se traduit par une mise au point motorisée fluide, stable et reproductible, cruciale pour l'imagerie à longue exposition où une petite variation de netteté peut ruiner une prise. De plus, la qualité de fabrication CNC garantit un alignement parfait, minimisant les efforts sur l'axe et prolongeant la durée de vie du système.
