Moteur de mise au point compact ZWO - EAF-N

Moteur de mise au point EAF-N ZWO

( Code : ZWEAF-N )

Pour contrôler électroniquement la mise au point de votre instrument

Nouvelle version -N avec connexion USB type-C
Poids réduit à 215g, ultra-compact
Alimentation 5V via le port-USB

215,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le moteur de mise au point ZWO EAF-N

Afin d'étendre sa gamme d'accessoires pour ses caméras et les besoins des astrophotographes, ZWO propose un moteur de mise au point compact. Dénommé EAF (Electronical Automatic Focuser) il s'adapte sur de nombreux instruments via un support de fixation rigide et se contrôle par le biais de la plupart des logiciels courants ou du boîtier ASIAIR.

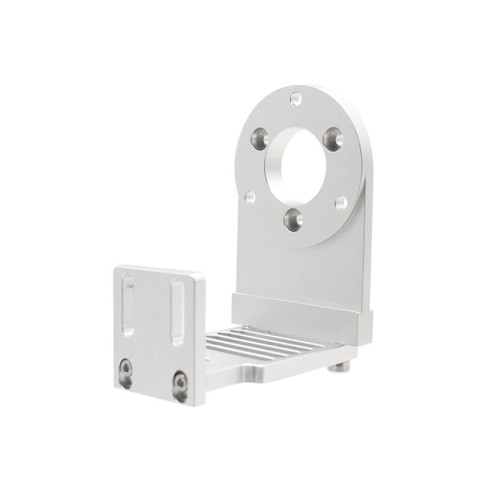

Une bonne mise au point est cruciale pour obtenir une image de qualité. La motorisation de celle-ci permet de gagner en précision et d'éviter de toucher le tube optique (ce qui entraîne des vibrations gênantes particulièrement à forts grossissements). Grâce à un système rapide, précis et compact, ZWO vous permet d'améliorer sensiblement la qualité de vos images, un plus indispensable en astrophotographie planétaire ou du ciel profond. Un support en L, fabriqué en aluminium, est percé de plusieurs bandes et trous permettant de fixer l'EAF sur de nombreux portes-oculaires. 4 coupleurs sont fournis pour s'adapter aux différents axes des portes-oculaires existants (en sortie de la molette de mise au point).

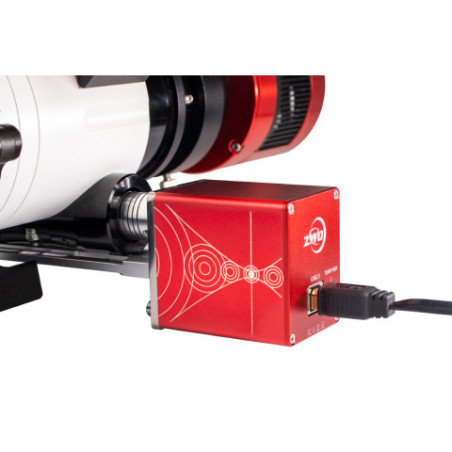

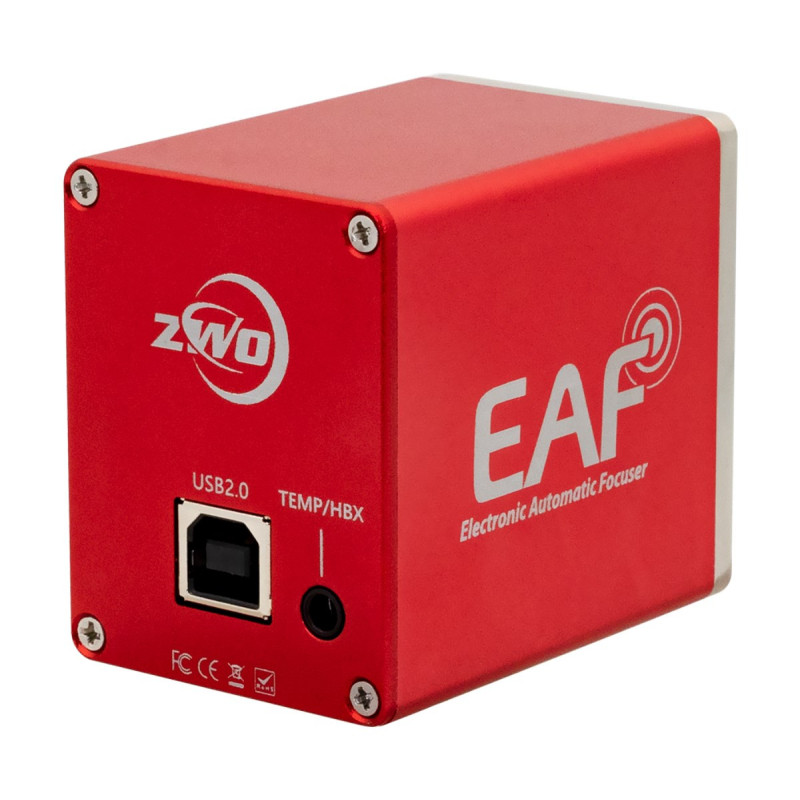

Vue du moteur de mise au ZWO EAF version Pro à gauche et -N à droite

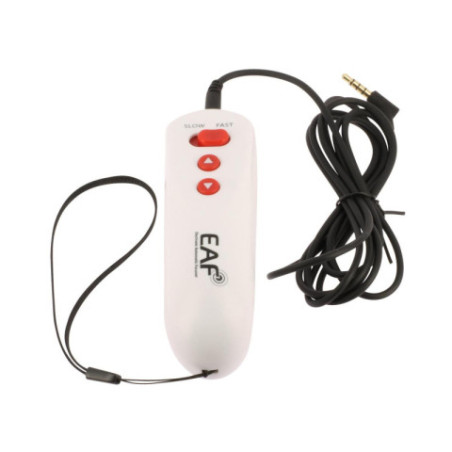

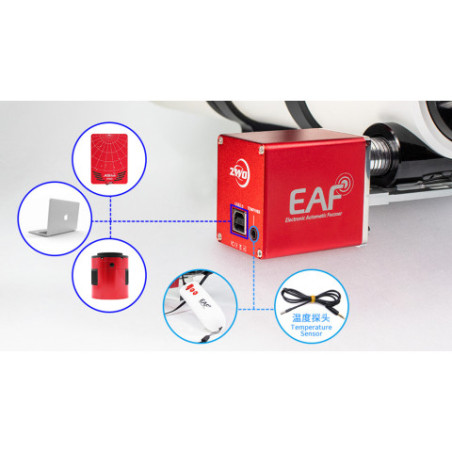

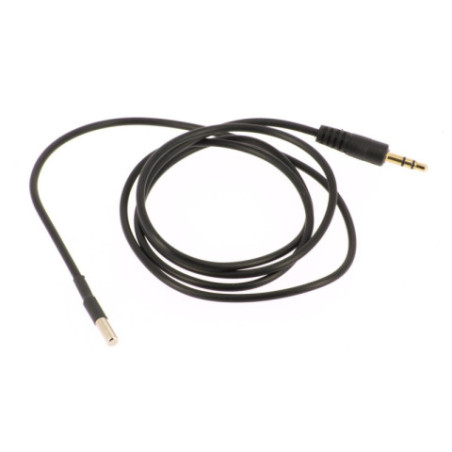

Le moteur pas à pas utilisé procure une rotation jusqu'à 7.5°/sec pour une grande précision de mise au point et supporte jusqu'à 5kg de charge. La connexion à votre PC ou l'ASIAIR s'effectue par l'intermédiaire d'un câble USB2.0, la nouvelle version -N est de type -C. L'EAF est compatible ASCOM, INDI pour une mise au point automatique via de nombreux logiciels. Une raquette de commande et une sonde de température sont adaptables en option.

Attention :Si vous branchez l'EAF-N avec son port USB Type-C sur la sortie Type-C aussi de l'ASIAIR vous n'aurez pas assez de puissance pour l'alimenter. Le port de l'ASIAIR n'est utile que pour la transmission de données.

NB : En raison du couple accru du nouveau moteur EAF-N, une puissance d'entrée plus élevée est requise. Cette puissance dépasse la capacité de sortie USB des anciens modèles ASIAIR, ce qui rend ce modèle incompatible avec les ASIAIR de 1ère génération et les ASIAIR Pro de deuxième génération. Pour un fonctionnement stable, il est recommandé d'utiliser un ASIAIR de nouvelle génération.

Caractéristiques	Moteur pas à pas ZWO EAF-N
Motorisation	7.5°/sec - Ratio : 1:128
Résolution	Environ 2.812µm / pas
Capacité de charge	5kg
Axe de couplage	4mm
Transfert des données	Port USB2.0 type C vers A
Alimentation	5V (500mA) via le port USB
Port auxililaire	Connexion optionnelle raquette de commande / sonde thermique
Dimensions	41mm x 52mm x 70.3mm
Poids	215g

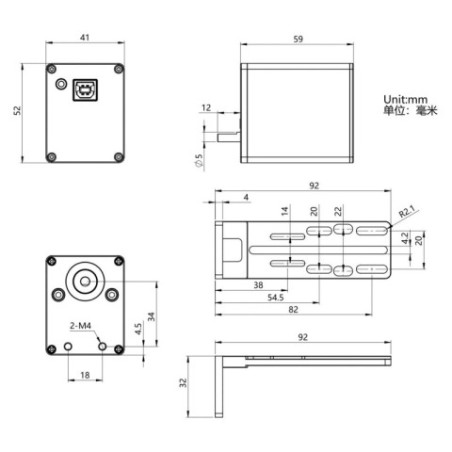

Dimensions et côtes

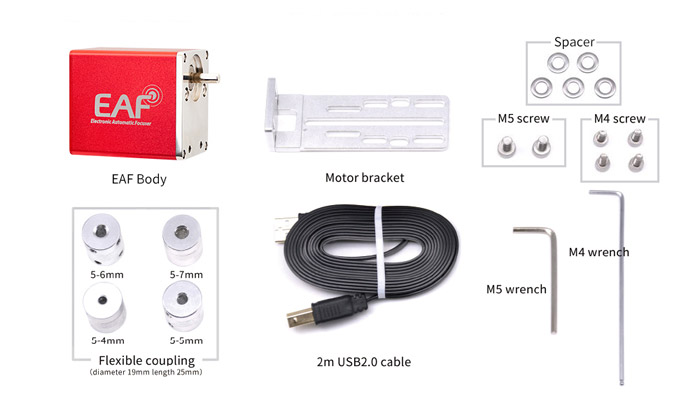

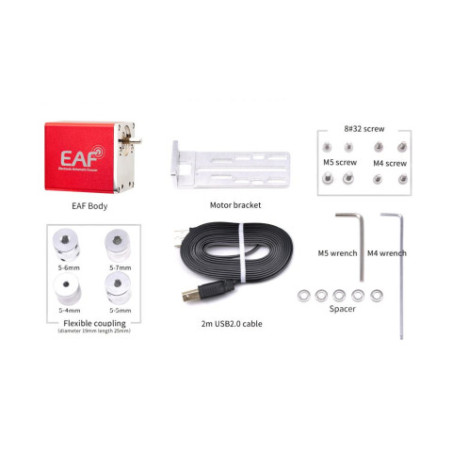

1x Moteur pas à pas
1x Support de montage
4x Coupleurs d'axe
1x Câble USB2.0 de 2m (type C vers A)
Différentes vis/clef Allen

FOIRE AUX QUESTIONS

Comment ce moteur de mise au point améliore-t-il la précision par rapport à une mise au point manuelle ?

Le moteur EAF-N utilise un système pas à pas avec un rapport de réduction de 1:128, ce qui permet des mouvements très fins d'environ 2,8 microns par pas. Cela évite les vibrations provoquées par la manipulation manuelle du miroir ou de la molette, particulièrement gênantes à fort grossissement, et offre une répétabilité précise, essentielle en astrophotographie où la netteté est cruciale.

Est-ce que je peux utiliser ce moteur sur n'importe quel porte-oculaire ?

Le EAF-N est livré avec un support en L en aluminium et 4 coupleurs d'axe différents (4 mm, 5 mm, 6 mm, 8 mm) pour s'adapter à la plupart des portes-oculaires standards. Cependant, il faut vérifier que le diamètre et la forme de la molette de mise au point de votre instrument correspondent à ces adaptateurs. Le support est réglable grâce à des bandes perforées, ce qui permet d'ajuster la fixation pour garantir un contact rigide et éviter tout jeu.

Quelle est la compatibilité électrique et logicielle du moteur EAF-N ?

Le moteur est alimenté en 5 V via un port USB Type-C et communique par USB 2.0. Il est compatible avec les protocoles ASCOM et INDI, ce qui lui permet d'être piloté par la plupart des logiciels d'astronomie et d'astrophotographie, ainsi que par le boîtier ASIAIR (à condition d'utiliser une version récente capable de fournir suffisamment de courant). Attention, le port USB Type-C de l'ASIAIR ne fournit pas assez de puissance pour alimenter le moteur, seule la transmission de données fonctionne via ce port.

Le moteur EAF-N convient-il pour les instruments lourds ou de forte inertie ?

Oui, ce moteur supporte une charge maximale de 5 kg sur la molette de mise au point, ce qui est suffisant pour la plupart des lunettes, télescopes et même certains instruments plus lourds. Toutefois, si votre système a une mise au point très lourde ou à forte inertie (comme certains tubes avec miroir primaire mobile), il faudra vérifier que la motorisation ne force pas trop sur la mécanique, ce qui pourrait entraîner un glissement ou endommager la transmission.

Pourquoi l'image peut-elle rester floue malgré l'utilisation du moteur EAF-N ?

Même avec une motorisation précise, la netteté dépend aussi des conditions atmosphériques (turbulence), du temps de mise en température de l'instrument et de la collimation. Le moteur facilite une mise au point fine et stable, mais si l'air est turbulent ou si le tube n'est pas à température, l'image restera floue. De plus, la mise au point automatique doit être accompagnée d'un bon logiciel d'analyse d'étoiles pour optimiser la netteté.
