Extendeur 1.5x pour télescope Takahashi Epsilon-180ED

Extendeur 1.5x Takahashi pour Epsilon 180ED

( Code : TATKA68595 )

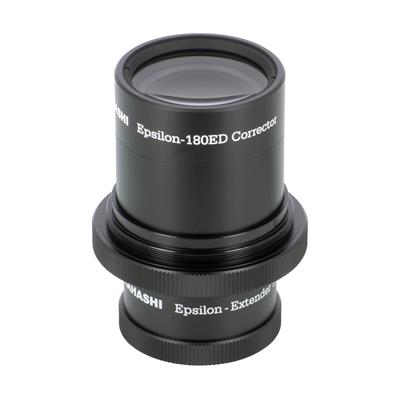

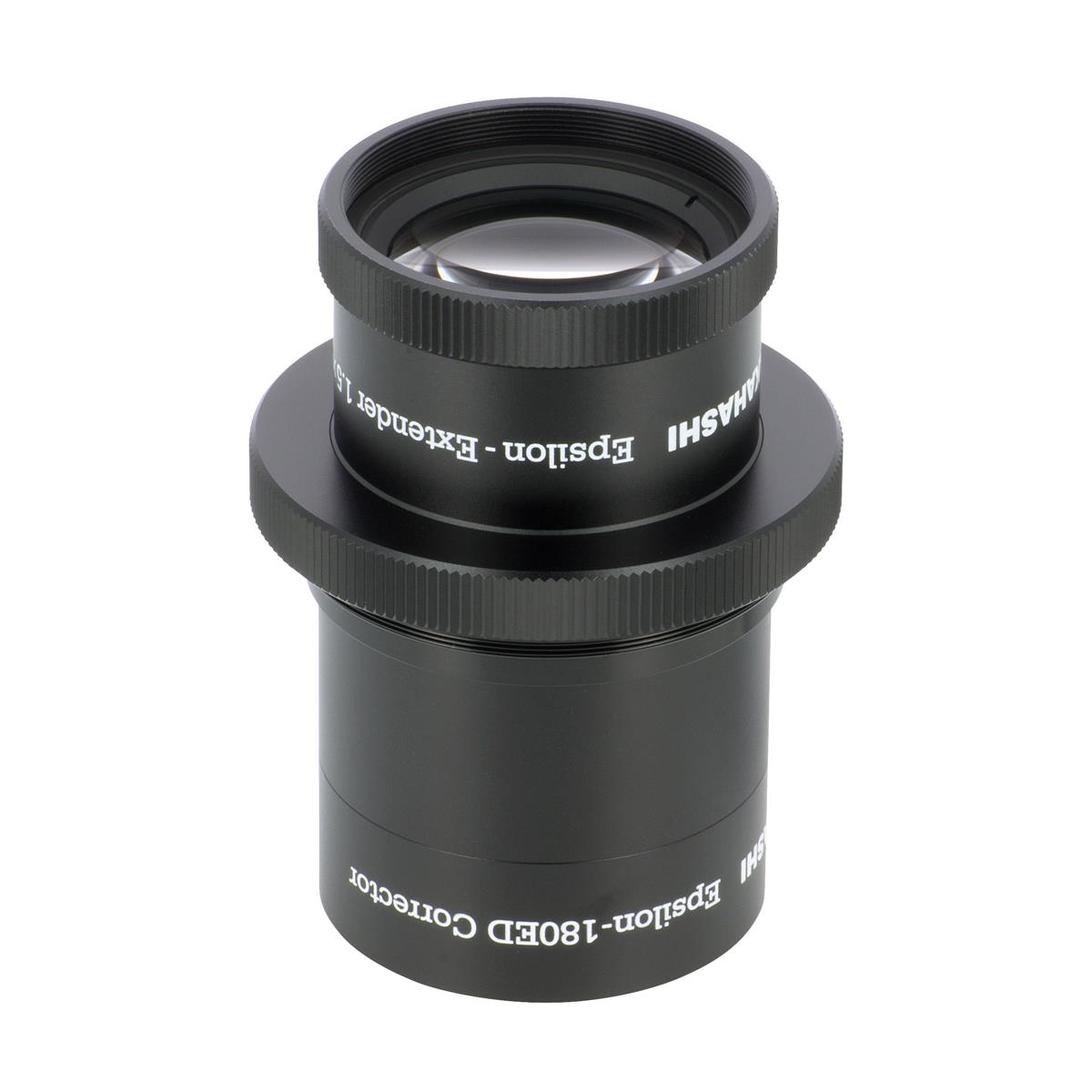

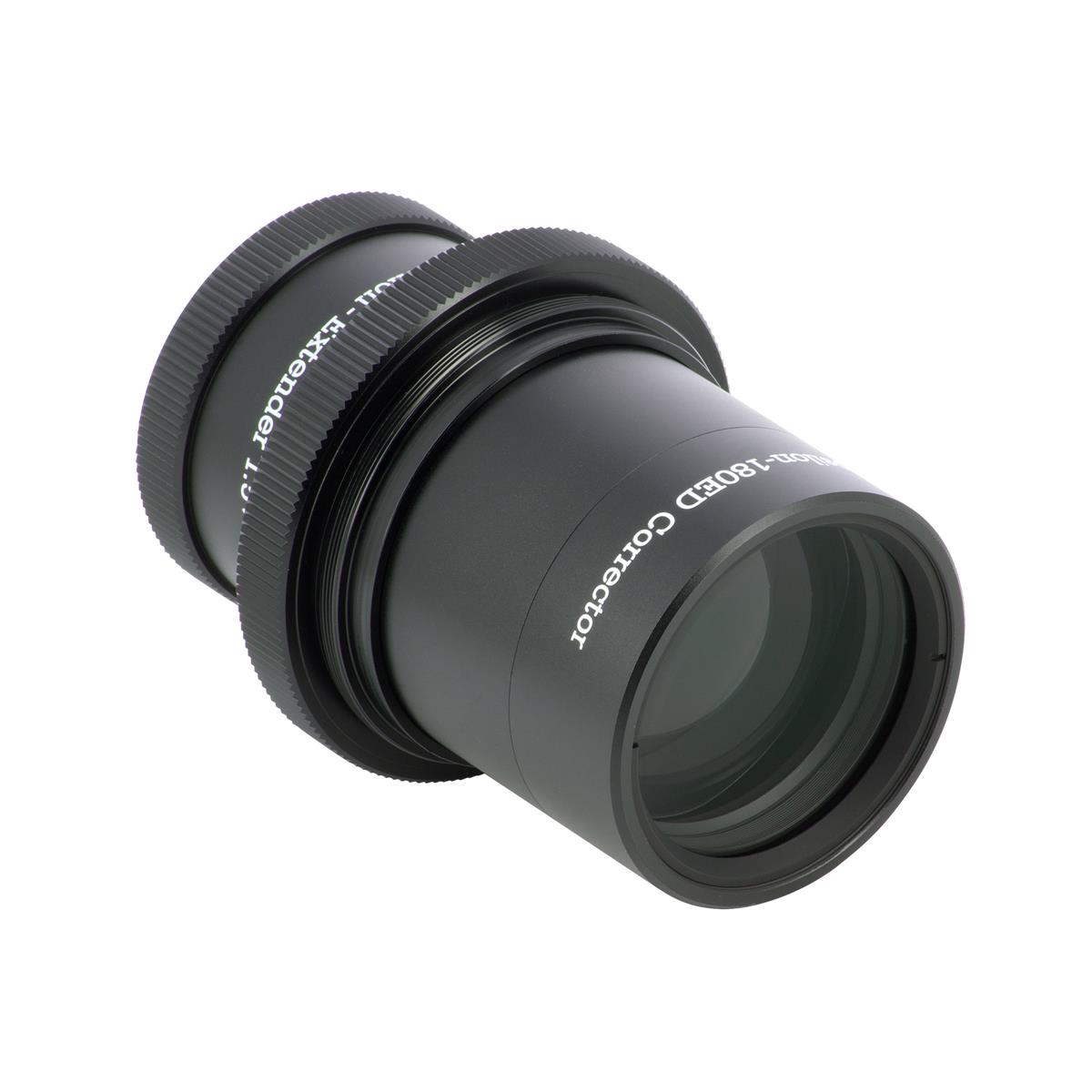

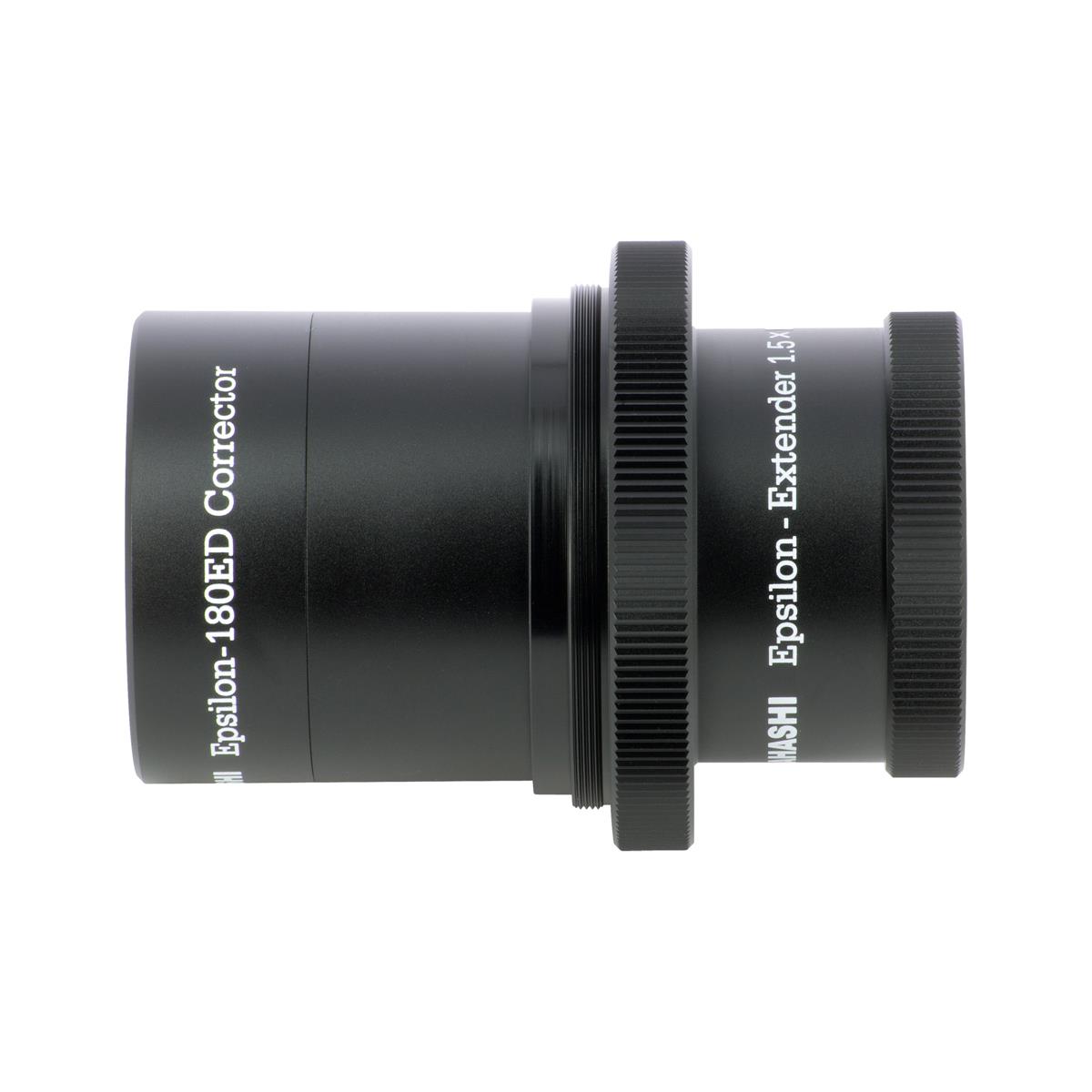

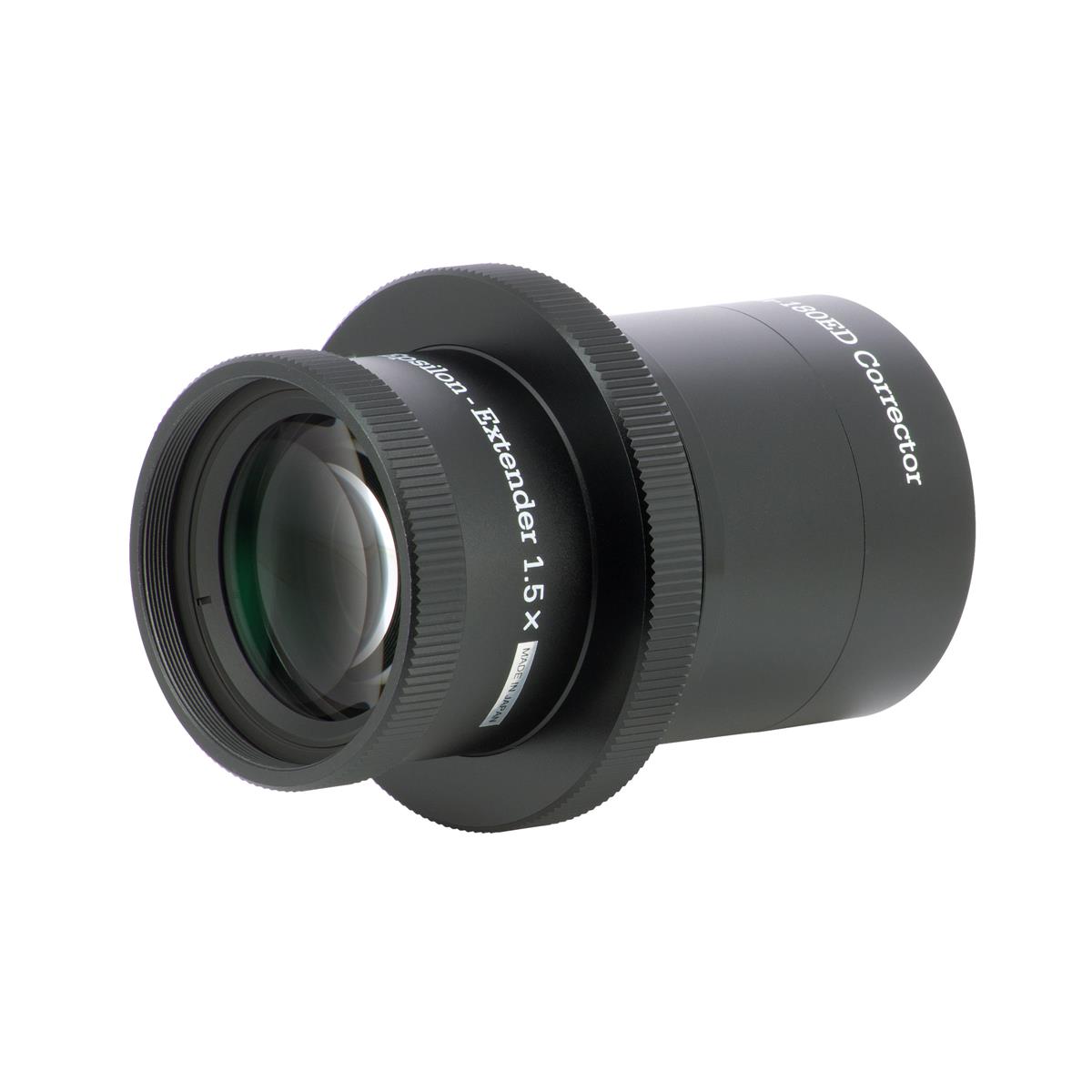

L'extendeur de focale spécifique au télescope Takahashi Epsilon-180ED

Spécifique au télescope Newton hyperbolique Epsilon-180ED
Facteur de grandissement de 1,5x
Cercle image de 44 mm de diamètre

1 106,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'extendeur Takahashi ε-Extender E-180ED

Pour les utilisateurs de l'Epsilon-180ED souhaitant photographier à plus longue focale que les 500 mm natifs, Takahashi propose un multiplicateur de focale 1,5x. La focale passe à 770 mm et le rapport d'ouverture à F/D 4,3. Cet extendeur est spécifique à la formule optique Newton hyperbolique de l'Epsilon-180ED Takahashi ; il ne peut pas être utilisé sur un autre télescope..

Il est composé de 7 lentilles, réparties en 5 groupes. La coma est totalement corrigée sur un cercle image de 44 mm de diamètre qui couvre ainsi le plein format. Comme indiqué sur le spot-diagram, la tache de diffraction mesure 2 microns au centre du champ et 5 microns en périphérie.

L'extendeur Takahashi ε-Extender E-180ED peut s'utiliser à la fois en visuel et en photographie ; se reporter au system-chart pour les montages. L'entrée est au filetage M68 x 0.75 mâle. La sortie est au filetage M54 x 0.75 femelle. Le montage d'un appareil photo est direct, moyennant l'ajout d'une bague T grand champ Takahashi spécifique à la marque de votre boîtier. Bien que possible, l'utilisation de filtres 2" (au filetage M48) vissés dans l'extendeur est déconseillée. Ils peuvent entraîner des reflets disgracieux. De même, du fait de la construction de l'extendeur, il n'est plus possible de visser ces filtres dans la bague T grand champ, comme il est permis de le faire habituellement. Les filtres éventuels doivent donc être fixés, soit directement dans l'appareil photo (sous forme de clip à poser juste devant le capteur), soit dans une roue à filtres dans le cas d'une caméra.

Caractéristiques de l'extendeur Takahashi ε-Extender E-180ED

Caractéristiques optiques

Caractéristique	Takahashi ε-Extender E-180ED
Focale résultante	770 mm
Rapport F/D résultant	F/D 4,3
Diamètre du cercle image corrigé	44 mm
Backfocus	56,2 mm
Instruments compatibles	Takahashi Epsilon-180ED

Caractéristiques mécaniques

Caractéristique	Takahashi ε-Extender E-180ED
Design	7 lentilles en 5 groupes
Interface mécanique en entrée	Filetage M68x0.75 mâle
Interface mécanique en sortie	Filetage M54x075 femelle
Tirage mécanique	45,2 mm
Diamètre mécanique	78,5 mm
Longueur mécanique	105,5 mm
Poids	550 g

Schémas

Backfocus

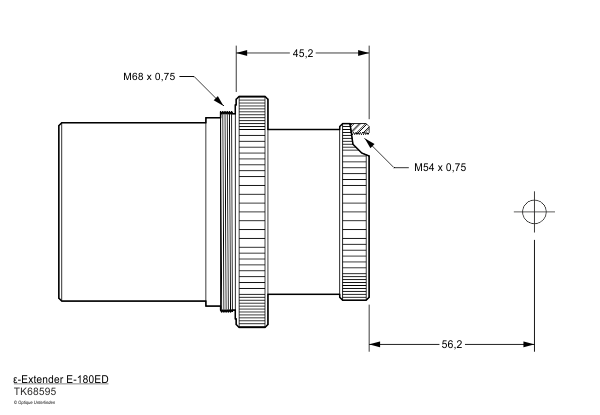

Filetages d'entrée, de sortie, et position du foyer derrière de l'extendeur Takahashi ε-Extender E-180ED

Spot-diagrams

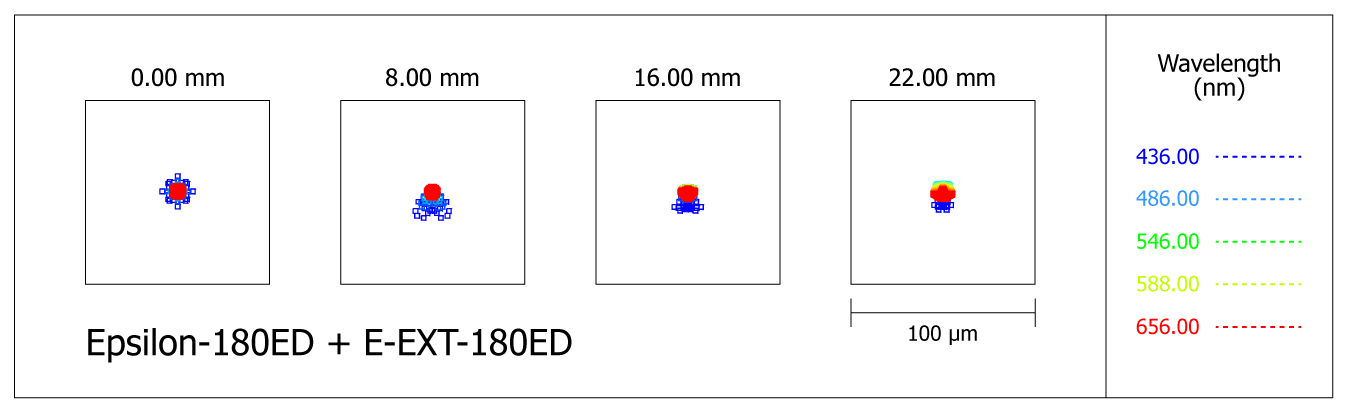

Spot-diagram du télescope Takahashi Epsilon-180ED avec ε-Extender E-180ED

Contenu du produit

1 extendeur Takahashi ε-Extender E-180ED

FOIRE AUX QUESTIONS

Que voit-on réellement en visuel avec cet extendeur 1,5x sur l'Epsilon-180ED ?

L'extendeur augmente la focale de 500 mm à 770 mm, ce qui permet d'obtenir un champ plus étroit et un grossissement plus élevé. En visuel, cela améliore la résolution des détails sur les planètes et la Lune, mais le champ devient plus restreint, réduisant la vision du ciel profond étendu. L'ouverture effective reste F/4,3, donc la luminosité par unité de surface diminue légèrement, ce qui peut rendre les objets très faibles un peu plus difficiles à voir. En résumé, vous gagnez en précision sur les détails fins au détriment du champ global et d'une légère perte de luminosité apparente.

Pourquoi cet extendeur ne peut-il pas être utilisé sur un autre télescope que l'Epsilon-180ED ?

Cet extendeur est spécifiquement conçu pour la formule optique Newton hyperbolique de l'Epsilon-180ED. Sa correction optique, notamment la gestion de la coma et des aberrations, est calibrée pour ce tube précis et son backfocus de 56,2 mm. Utilisé sur un autre télescope, les aberrations ne seraient plus corrigées correctement, entraînant une dégradation importante de la qualité d'image, notamment sur les bords du champ. De plus, les interfaces mécaniques (filetages M68 et M54) sont spécifiques et ne correspondent généralement pas aux autres tubes.

Comment se fait la connexion avec un appareil photo reflex ?

L'extendeur possède une sortie filetée M54 x 0,75 femelle qui permet le montage direct d'une bague T grand champ Takahashi spécifique à la marque de votre boîtier. Cette bague T assure le bon tirage mécanique, nécessaire pour que la mise au point soit correcte. Le backfocus de 56,2 mm doit être respecté pour garantir la qualité optique. Il est important de bien choisir cette bague T adaptée à votre appareil afin d'éviter tout jeu ou mauvaise mise au point.

Peut-on utiliser des filtres 2 pouces vissés avec cet extendeur ?

L'utilisation de filtres 2" au filetage M48 vissés directement dans l'extendeur est déconseillée car cela peut générer des reflets indésirables, nuisibles à la qualité d'image, surtout en astrophotographie. De plus, la construction mécanique de l'extendeur empêche de visser ces filtres dans la bague T grand champ comme habituellement. La solution recommandée est d'utiliser des filtres clipsables directement sur le capteur de l'appareil photo ou une roue à filtres dédiée dans le cas d'une caméra.

L'extendeur ajoute-t-il des contraintes sur la monture en termes de poids ?

Avec un poids de 550 g, cet extendeur est relativement léger mais il allonge le train optique et donc la distance au centre de gravité du télescope. Sur une monture équatoriale ou azimutale, cela peut légèrement dégrader la stabilité, surtout si la monture est déjà proche de sa charge maximale. Il est donc conseillé de vérifier la capacité de charge réelle de la monture et, si nécessaire, de rééquilibrer soigneusement le tube avec l'extendeur monté pour éviter tout problème de suivi ou vibrations.
