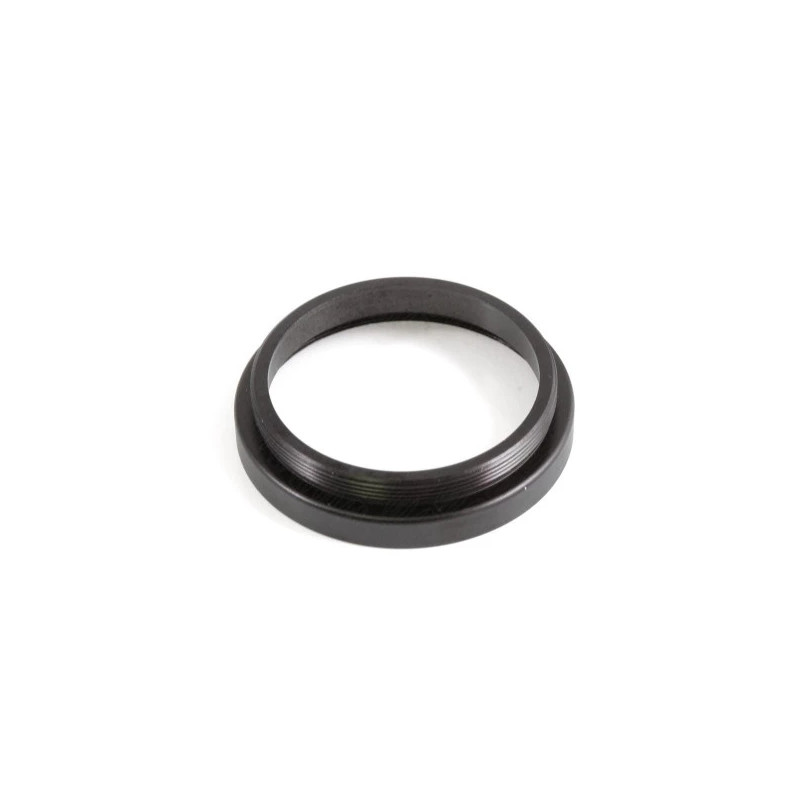

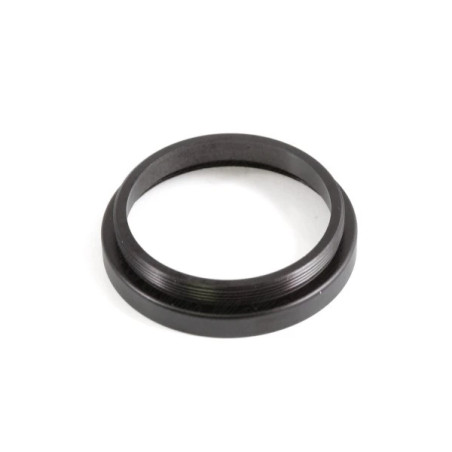

Adaptateur photo T2 Baader pour Hyperion M43

Une liaison entre l’oculaire et le matériel photo

La bague Baader M43/T2 permet de raccorder le filetage supérieur M43 d’un oculaire Hyperion au standard photographique T2 (M42x0.75). Elle est destinée à la projection par oculaire : l’oculaire participe alors à la formation de l’image transmise à un appareil photo ou à une caméra.

Pour accéder au filetage M43 de l’oculaire, retirer la bonnette en caoutchouc selon le modèle. La bague donne ensuite accès à des rallonges, bagues T2 et supports de caméra compatibles. Elle ne remplace pas une bague T2 spécifique à la monture de l’appareil photo.

Préparer son montage de projection

Une rallonge T2 ou un porte-oculaire T2 peut compléter le montage suivant la caméra et le grossissement recherché. La distance entre l’oculaire et le capteur influence le facteur de projection ; elle doit être adaptée au matériel utilisé.

Le montage est également documenté avec les oculaires Morpheus équipés du filetage M43. Avant de serrer l’ensemble, vérifier le dégagement mécanique afin d’éviter tout contact avec les lentilles ou les éléments du boîtier photo.
