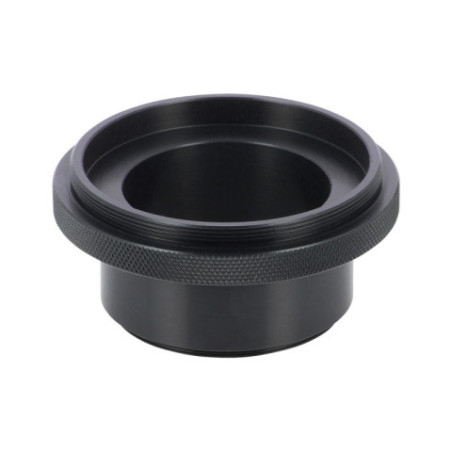

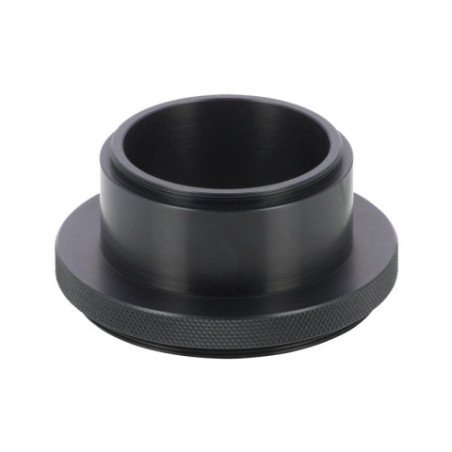

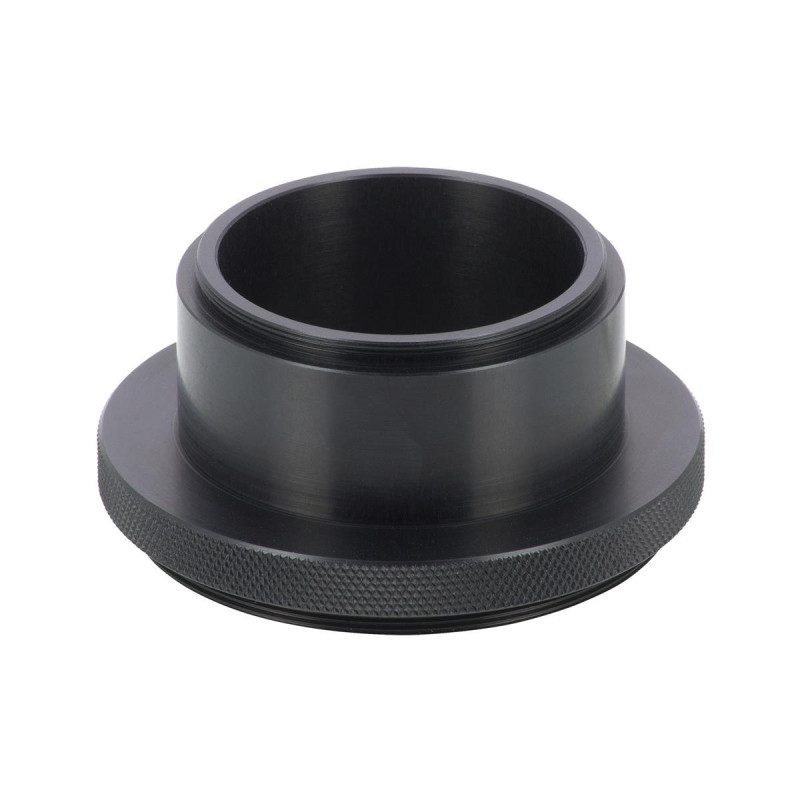

Bague Optique Unterlinden OU036 - M72-ép.30mm-M54(M/M)

Bague M72 - ép. 30mm - M54 (M/M)

( Code : OU036 )

Bague d'adaptation Atik pour Ritchey-Chrétien GSO (avec Feather Touch 3")

Entrée au filetage M72x1 mâle
Sortie au filetage M54x0.75 mâle
Tirage : 30 mm
Fabriquée en France selon nos specifications

163,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description

Tout savoir sur la bague OU036 - M72-ép.30mm-M54(M/M)

Cette bague a été conçue pour une configuration particulière : le montage intégralement vissé d'un ensemble Atik (caméra Atik 4000, roue à filtres EFW2 et diviseur optique OAG) sur un tube optique Ritchey-Chrétien Kepler-GSO équipé d'un système de mise au point Starlight Instruments Feather Touch 3" muni d'une sortie M72. Bien que la bague puisse paraître très spécialisée, nous avons décidé d'en produire une série pour les astrophotographes désireux de convertir un filetage M72 vers un filetage M54. Avec son dégagement utile de 48 mm de diamètre, elle peut s'avérer utile pour des montages de caméras à grand capteur sur des astrographes type Ritchey-Chrétien dont le backfocus est important. En outre, cette bague permet de réaliser un montage en n'utilisant que des filetages standards, sans avoir à se procurer de bagues exotiques.

Il est très important de bien calculer la longueur totale de votre montage afin de respecter scrupuleusement les impératifs de backfocus de votre instrument et de ses accessoires optiques ; le backfocus mécanique est la distance entre la dernière surface d'appui mécanique de l'instrument, d'un correcteur de champ ou d'un réducteur de focale et la surface de votre capteur. Dans le doute, n'hésitez pas à nous contacter.

Conçue par notre équipe technique et fabriquée en France par notre atelier mécanique partenaire à Colmar, spécialiste des usinages de haute précision en petite série, cette bague est réalisée en aluminium et anodisée en noir mat.

FOIRE AUX QUESTIONS

Comment choisir la bonne bague d'adaptation pour mon astrographe Ritchey-Chrétien GSO ?

Le choix d'une bague d'adaptation dépend principalement des filetages mécaniques de votre instrument et de vos accessoires photo. Ici, la bague M72 - ép. 30mm - M54 permet de passer d'un filetage M72x1 mâle (souvent présent sur la mise au point Feather Touch 3" du GSO Ritchey-Chrétien) à un filetage M54x0.75 mâle, standard pour de nombreux équipements comme les caméras Atik. Il est crucial de vérifier le backfocus requis par votre caméra, roue à filtres ou correcteur de champ afin que la longueur totale de votre montage respecte les spécifications optiques pour conserver une image nette et bien corrigée.

Pourquoi est-il important de respecter précisément le tirage (backfocus) avec cette bague ?

Le tirage, ou backfocus, correspond à la distance mécanique entre la dernière surface optique et le capteur. Respecter cette distance est essentiel pour que le système optique fournisse une image nette et corrigée des aberrations. Une bague de 30 mm ajoute une longueur fixe ; si votre montage total dépasse ou ne respecte pas le backfocus prévu, vous risquez une perte de netteté, des aberrations ou une mise au point impossible. Cette bague est conçue pour s'intégrer précisément dans une chaîne optique standardisée, évitant ainsi des ajustements compliqués.

Est-ce que cette bague d'adaptation peut accueillir des caméras à grand capteur ?

Oui, la bague offre un dégagement intérieur de 48 mm de diamètre, ce qui est suffisant pour la plupart des caméras équipées de capteurs APS-C voire plein format. Ce dégagement est important pour éviter le vignettage et garantir que le faisceau lumineux ne soit pas coupé. Cependant, il faut toujours vérifier la compatibilité avec la taille physique de votre caméra et accessoires, notamment si vous utilisez des roues à filtres ou diviseurs optiques qui augmentent la hauteur du montage.

Puis-je utiliser cette bague d'adaptation avec d'autres tubes optiques que le Ritchey-Chrétien GSO ?

Techniquement, la bague peut s'adapter à tout tube possédant un filetage M72x1 mâle compatible et nécessitant un passage à M54x0.75 mâle. Néanmoins, elle est spécifiquement conçue pour le montage sur le système Feather Touch 3" du GSO Ritchey-Chrétien, ce qui garantit un ajustement mécanique précis et une bonne qualité d'usinage. Il faut également s'assurer que la longueur de tirage de 30 mm s'intègre bien dans la chaîne optique globale de votre installation.

Cette bague d'adaptation ajoute-t-elle du poids ou de l'encombrement significatif à mon montage ?

La bague pèse environ 130 g, ce qui est relativement léger pour un accessoire mécanique en aluminium usiné de précision. Son diamètre extérieur de 80 mm reste compatible avec la plupart des configurations sans gêner le montage. En termes d'encombrement, elle ajoute 30 mm de tirage, une donnée à prendre en compte dans le calcul global du backfocus, mais ce n'est pas un volume excessif. Le poids et la taille restent donc raisonnables et ne devraient pas poser de problème à une monture bien dimensionnée.
