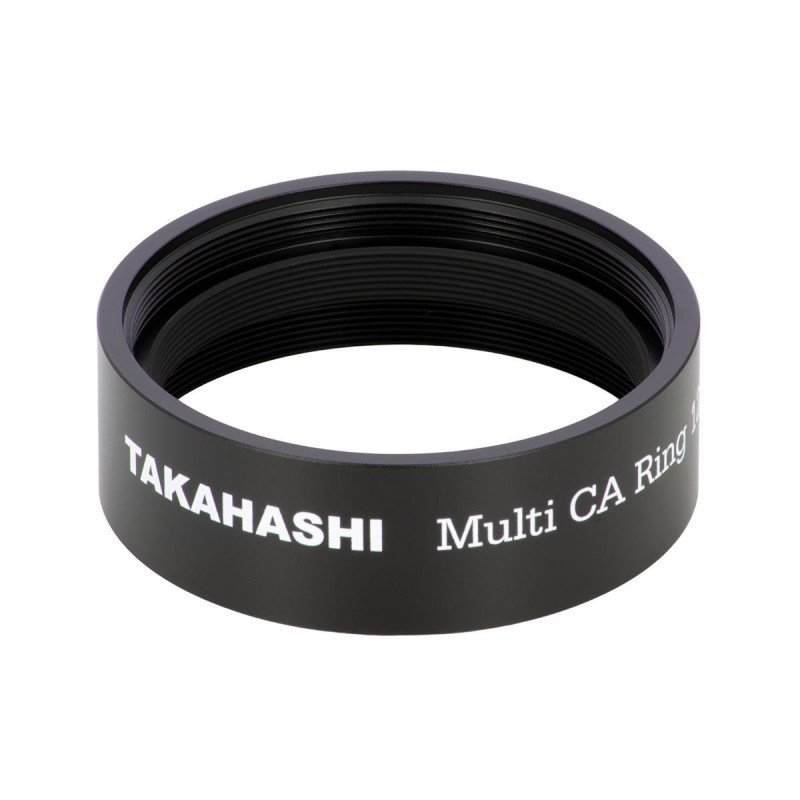

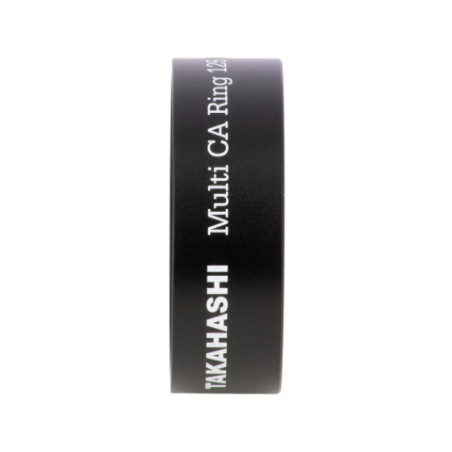

Bague multi CA 125 Takahashi pour FC-100DL/FS-102/FC-125

( Code : TATKA07203 )

L'adaptateur photo du Multi-Flattener pour la lunette FC-100DL

Entrée au filetage M52x0.75 femelle
Sortie au filetage M54x0.75 femelle
Tirage de 13mm

56,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'adaptateur photo Takahashi Multi CA-125

L'adaptateur Multi CA-125 est destiné aux différents montages photographiques avec le correcteur de champ Takahashi FC/FS MFL1.04X (ou "multi-flattener") sur la lunette Takahashi FC-100DL ainsi que sur certains anciens modèles de la marque japonaise. Il permet de récupérer le backfocus standard de 56 mm derrière le multi-flattener et de pouvoir y réaliser soit un montage d'appareil photo (via une bague T grand champ FS-60 Takahashi), soit un montage de caméra CMOS ou CCD. Dans ce dernier cas, un convertisseur de filetage optionnel sera nécessaire (M54 vers M48 ou M54 vers M42).

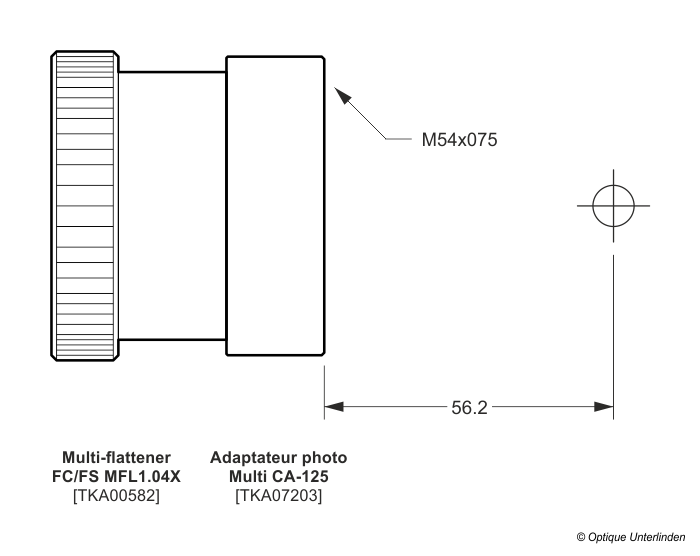

Distance entre la dernière face d'appui de l'adaptateur photo Takahashi Multi CA-125 et le foyer de la lunette avec le correcteur de champ FC/FS MFL1.04X.

L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M54x0.75 femelle. Le tirage est de 13 mm. Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

L'adaptateur est compatible avec les instruments Takahashi suivants, équipés du correcteur de champ FC/FS Multi-Flattener 1.04X (optionnel). Reportez-vous au system-chart de votre lunette pour plus de détails sur la composition des différents montages.

FC-100DL
FS-102, FS-102N et FS-102NS
FC-125N
FC-125

Tableau des caractéristiques

Caractéristique	Adaptateur photo Takahashi Multi CA-125
Référence	TKA07203
Interfaces mécaniques en entrée	Filetage M52x0.75 femelle
Interface mécanique en sortie	Filetage M54x0.75 femelle
Tirage	13 mm
Dimensions	Longueur : 19 mm. Diamètre : 58 mm
Poids	30 g

Schémas

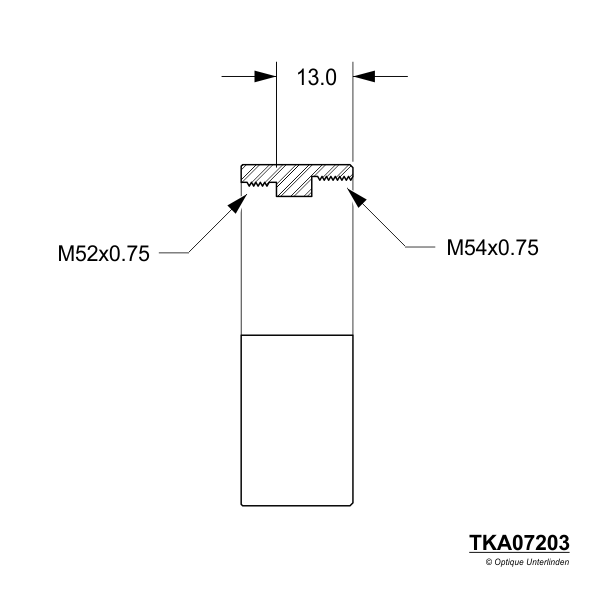

Filetages d'entrée, de sortie, et tirage de l'adaptateur photo Takahashi Multi CA-125

1x Adaptateur photo Takahashi Multi CA-125

FOIRE AUX QUESTIONS

Puis-je utiliser cet adaptateur Multi CA-125 avec une caméra CMOS standard ?

Oui, l'adaptateur Multi CA-125 permet de connecter une caméra CMOS ou CCD derrière le correcteur de champ Takahashi FC/FS MFL1.04X sur les lunettes compatibles. Cependant, comme la sortie est en filetage M54x0.75, il faudra souvent un convertisseur de filetage (par exemple M54 vers M48 ou M42) pour s'adapter à la monture de votre caméra. Ce système assure le backfocus optimal de 56 mm nécessaire pour une mise au point précise.

Pourquoi le tirage de 13 mm de cet adaptateur est-il important pour la qualité d’image ?

Le tirage de 13 mm correspond à la distance entre la dernière face d'appui de l'adaptateur et le foyer effectif de la lunette avec le multi-flattener. Ce réglage précis est crucial pour atteindre la meilleure correction optique du champ, évitant les aberrations comme le coma ou la courbure de champ. Un tirage incorrect dégrade la netteté sur les bords et peut empêcher une mise au point parfaite.

Est-ce que cet adaptateur ajoute du poids significatif à mon installation ?

Non, cet adaptateur est très léger, avec seulement 30 grammes. Son impact sur la charge totale de votre lunette ou monture est donc négligeable. Cela permet de maintenir un équilibre optimal sans nécessiter de contrepoids supplémentaires, ce qui est important pour la stabilité surtout en astrophotographie.

Est-ce que la bague Multi CA-125 est compatible avec d’autres lunettes Takahashi que la FC-100DL ?

Oui, elle est compatible avec plusieurs modèles Takahashi équipés du correcteur Multi-Flattener FC/FS MFL1.04X, notamment les FS-102, FS-102N, FS-102NS, FC-125N et FC-125. Il est cependant essentiel de vérifier la composition exacte de votre système via le system-chart Takahashi pour s'assurer de la bonne correspondance des filetages et du tirage.

Pourquoi faut-il respecter le backfocus standard de 56 mm avec ce type d’adaptateur ?

Le backfocus standard de 56 mm est la distance optique recommandée par Takahashi pour que le multi-flattener et l'accessoire photo fonctionnent en parfaite synergie. Respecter ce tirage garantit une correction optimale des aberrations et une image nette sur tout le champ. Tout écart par rapport à cette distance peut provoquer des images floues ou déformées, surtout sur les bords du champ.
