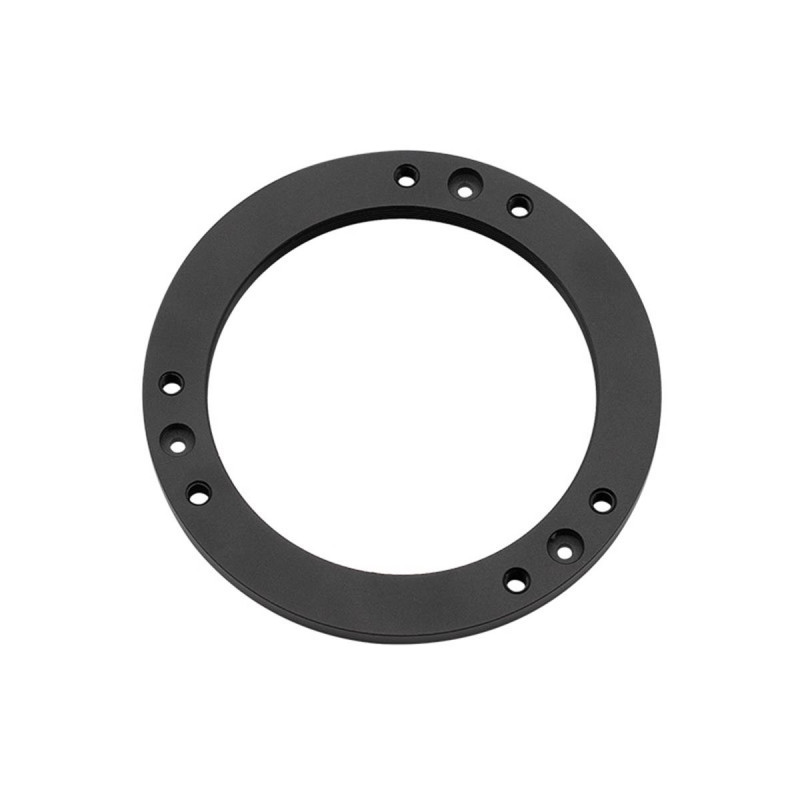

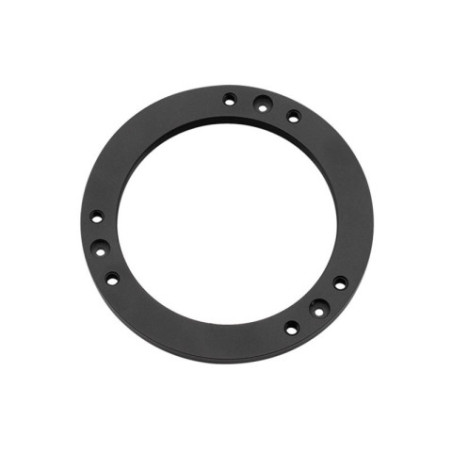

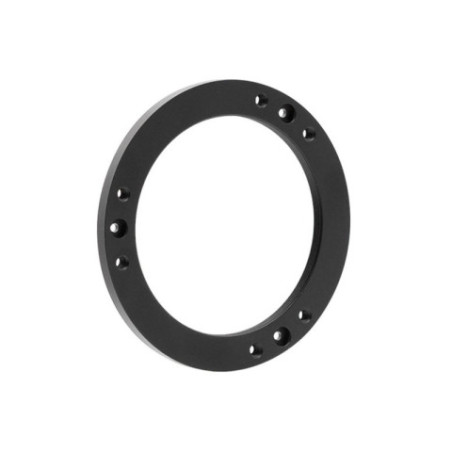

Plaque de Tilt M68 ZWO
Réf : ZWM68-TILTER
42,00 €
TTC
Pour régler l'orthogonalité de votre capteur
- Entrée/sortie M68
- Fabrication en métal anodisé noir
- Tirage généré de 5mm
42,00 €
TTC
Livré en 48/72h
Sécurité des produits
Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com
Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterlinden.com
Consignes de sécurité
L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

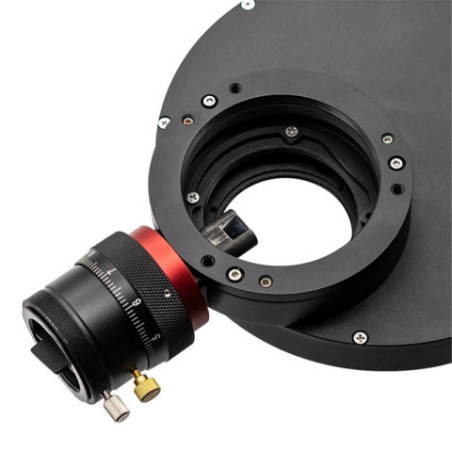

Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d'épaisseur au format M68 (entrée/sortie). Elle s'adapte sur la face avant de la caméra ZWO ASI6200 ou le diviseur OAG M68. 3 vis à 120° permettent à l'aide d'une clef Allen le réglage de l'inclinaison, 3 sont pour la fixation.

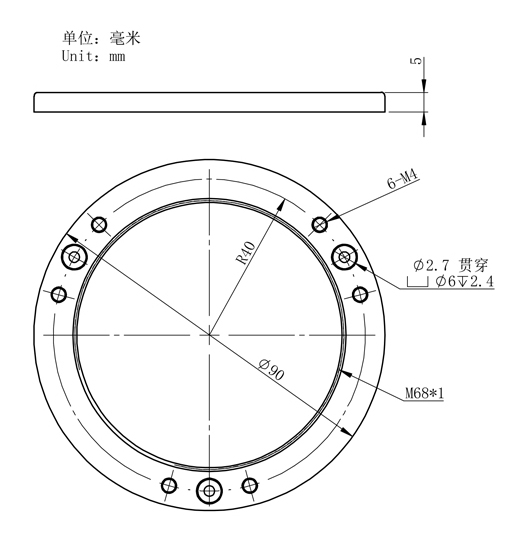

- Construction solide en aluminium
- Diamètre maximal : 90mm
- Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

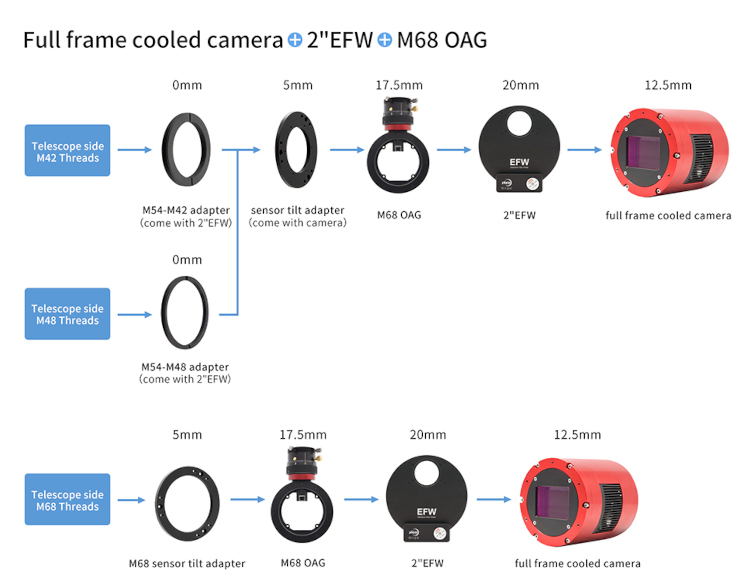

Exemple d'utilisation
FAQ - FOIRE AUX QUESTIONS
Pourquoi est-il important de corriger le tilt sur une caméra pour l'astrophotographie ?
Le tilt correspond à un défaut d’orthogonalité entre le capteur de la caméra et l’axe optique du télescope. Si ce réglage n’est pas parfait, les étoiles en périphérie du champ apparaîtront déformées, allongées voire floues, ce qui dégrade nettement la qualité des images, surtout avec des capteurs de grand format (au-delà de l’APS-C). Corriger ce défaut avec une plaque de tilt permet d’obtenir un champ uniforme et des images nettes sur toute la surface.
Comment se règle précisément la plaque de tilt M68 ZWO ?
La plaque est équipée de trois vis de réglage positionnées à 120° qui, à l’aide d’une clé Allen, permettent d’incliner finement la caméra sur deux axes perpendiculaires. Ce réglage mécanique ajuste l’angle du capteur pour le rendre perpendiculaire à l’axe optique. Trois autres vis assurent la fixation solide de la plaque sur la caméra ou le diviseur optique. Ce système simple mais précis est essentiel pour corriger les défauts de tilt.
Quel impact a la plaque de tilt sur le tirage optique et comment l’intégrer dans mon montage ?
La plaque de tilt M68 ZWO génère un tirage fixe de 5 mm, c’est-à-dire une distance supplémentaire entre la sortie du télescope (ou diviseur optique) et le capteur. Ce tirage doit être pris en compte dans le calcul du backfocus global, car un écart incorrect peut entraîner une perte de netteté ou de qualité d’image. Il est donc important d’ajuster ou d’ajouter les bagues ou adaptateurs nécessaires pour respecter le tirage recommandé par votre instrument.
Est-ce que cette plaque de tilt convient uniquement aux caméras ZWO ASI6200 ?
La plaque est conçue pour le filetage M68 en entrée et sortie, ce qui la rend compatible avec les caméras ZWO ASI6200 et les diviseurs optiques OAG M68. Pour d’autres caméras ou accessoires, il faut vérifier la compatibilité du filetage M68. Si votre matériel utilise un autre diamètre ou pas de filetage M68, un adaptateur spécifique sera nécessaire pour l’intégrer.
La plaque de tilt ajoute-t-elle un poids significatif pouvant déséquilibrer ma monture ?
La plaque est fabriquée en aluminium anodisé, ce qui garantit une construction solide mais légère. Son poids reste modéré et ne devrait pas poser de problème de déséquilibre sur une monture correctement dimensionnée. Toutefois, en astrophotographie, chaque gramme compte : il faut toujours vérifier que la capacité de charge réelle de la monture inclut l’ensemble caméra, accessoires et cette plaque pour éviter toute surcharge ou vibrations.
