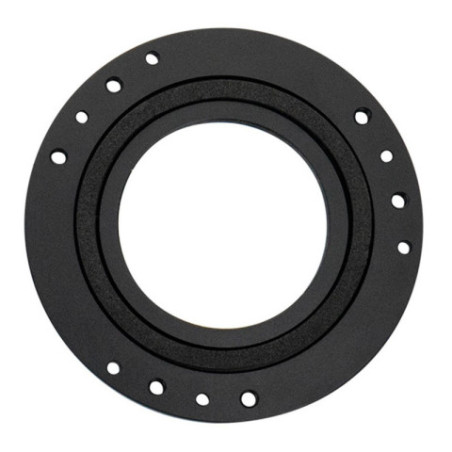

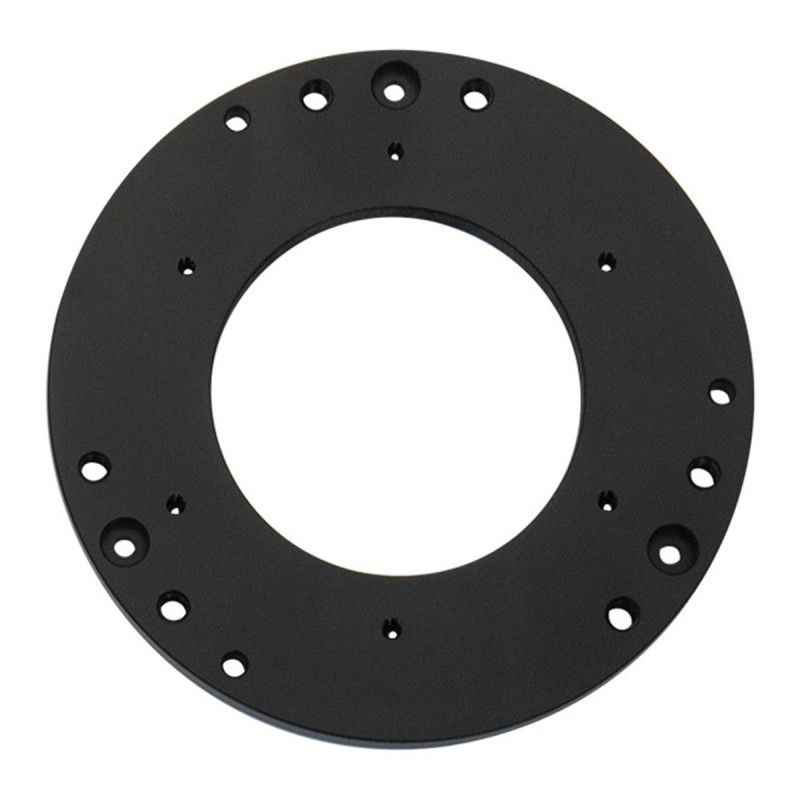

Plaque de Tilt M48 ZWO

( Code : ZWM48-PLATE )

Pour régler l'orthogonalité de votre capteur

Entrée/sortie M48
Fabrication en métal anodisé noir
Tirage généré de 5mm

42,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Description
Avis clients

L'imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu'un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l'axe optique sous peine d'étoiles fortement déformées au bord de champ. Le défaut d'orthogonalité, appelé tilt, peut cependant être corrigé à l'aide d'un adaptateur réglable.

Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d'épaisseur au format M48 (entrée/sortie). Elle s'adapte sur la face avant des caméras ZWO ASI2600/6200/2400 ou le diviseur OAG M68. 3 vis à 120° permettent à l'aide d'une clef Allen le réglage de l'inclinaison, 3 sont pour la fixation. A noter : inclus avec les caméras plein format.

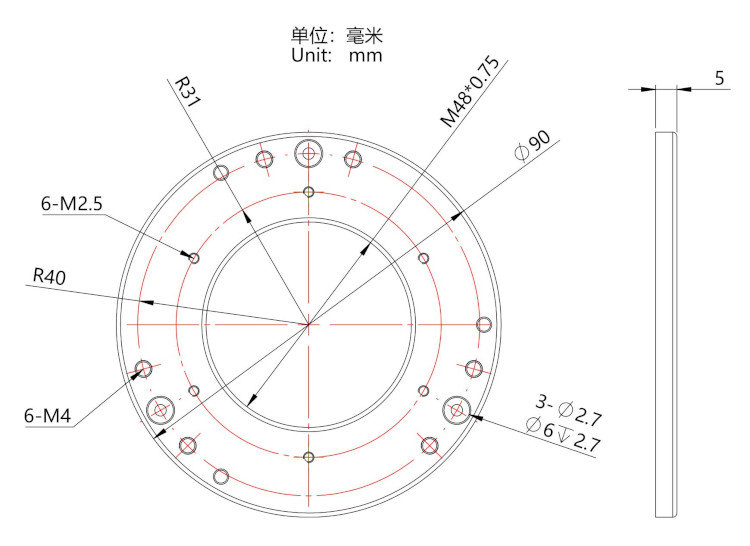

Dessin technique de la bague de tilt ZWO M48

Construction solide en aluminium
Diamètre maximal : 90mm
Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

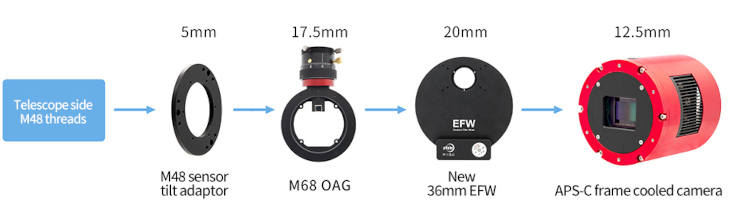

Exemple d'utilisation

Configuration avec la bague de tilt ZWO M48

FOIRE AUX QUESTIONS

Pourquoi est-il important de corriger le tilt pour mon capteur en astrophotographie ?

Le tilt correspond à un défaut d'orthogonalité entre le plan du capteur et l'axe optique du télescope. Si ce plan n'est pas parfaitement perpendiculaire, les étoiles en bord de champ apparaissent déformées, allongées ou en forme de patate, ce qui dégrade fortement la qualité des images, surtout avec des capteurs grands formats. Corriger ce tilt permet donc d'avoir une netteté uniforme sur toute l'image.

Comment la plaque de tilt M48 ZWO s'installe-t-elle sur ma caméra et quels réglages permet-elle ?

La plaque de tilt se positionne entre la caméra ZWO (modèles ASI2600, 6200, 2400) ou le diviseur optique OAG M68 et le reste de la chaîne optique via un pas de vis M48 en entrée et sortie. Trois vis de réglage espacées à 120° permettent d'incliner précisément le capteur selon deux axes perpendiculaires pour corriger le tilt. Trois autres vis assurent la fixation stable de la plaque.

Le tirage de 5 mm généré par la plaque de tilt M48 ZWO a-t-il un impact sur la mise au point ?

Oui, la plaque de tilt ajoute 5 mm de tirage optique qu'il faut absolument intégrer dans le calcul du backfocus total de votre configuration. Ne pas en tenir compte peut empêcher d'atteindre la mise au point ou dégrader la qualité d'image, surtout avec des systèmes à focales critiques. Ce tirage supplémentaire est standard et compatible avec la plupart des trains optiques, mais doit être pris en compte.

Est-ce que cette plaque de tilt est compatible avec toutes les caméras et montures ?

La plaque de tilt M48 ZWO est conçue pour des caméras et accessoires utilisant un filetage M48, notamment plusieurs modèles ZWO comme les ASI2600, 6200, 2400 et le diviseur OAG M68. Elle n’est pas universelle, donc il faut vérifier la compatibilité mécanique (filetage, poids) avec votre matériel. Elle est généralement légère et ne pose pas de problème de charge sur les montures.

Comment savoir si je dois utiliser une plaque de tilt pour mon installation d’astrophotographie ?

Si vous observez des étoiles déformées ou allongées uniquement sur les bords de vos images malgré un bon guidage, un bon alignement et une mise en température correcte, il est probable que vous souffriez de tilt. Cela se produit souvent avec des capteurs grands formats ou des trains optiques complexes. Un test simple consiste à vérifier la netteté en déplaçant la caméra ou en ajustant l’orientation. La plaque de tilt permet alors de corriger ce problème sans changer le matériel optique.
