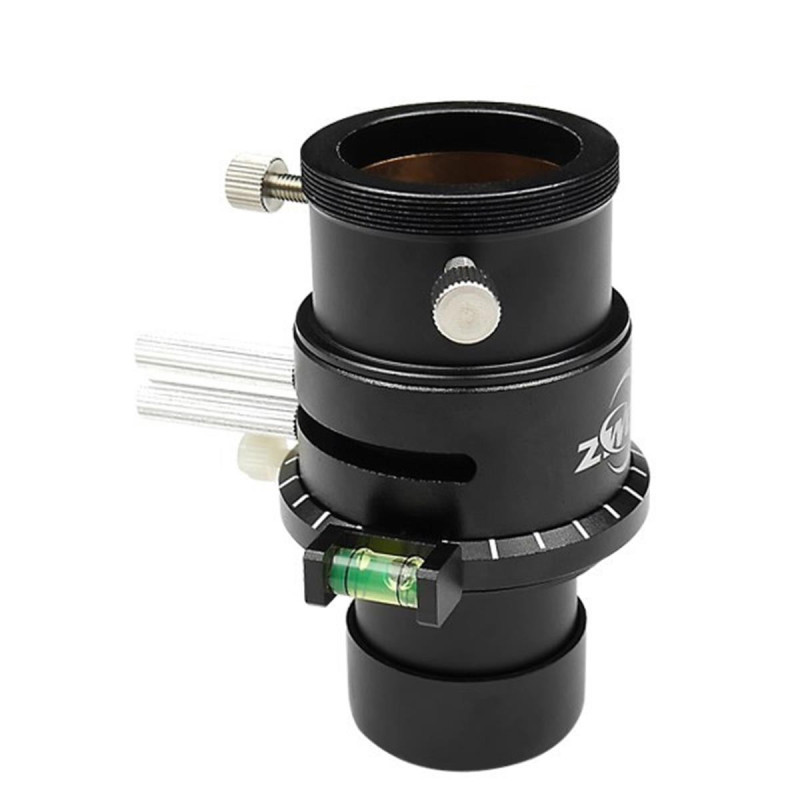

Correcteur de Dispersion Atmosphérique (ADC) ZWO 31,75mm

( Code : ZWADC )

Pour limiter les dégradations de l'atmosphère
Prismes en BK7
2 molettes de réglages

158,00 €

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'ADC ZWO

Afin d'obtenir les meilleurs résultats possible en observation (et surtout) en imagerie planétaire haute résolution, il existe depuis quelques années un système capable de limiter l'effet néfaste de notre atmosphère. Bien qu'hautement utile et protectrice, l'atmosphère terrestre agit comme un prisme lorsque la lumière venant du vide spatial la traverse. Elle déforme alors le rayonnement incident, chaque longueur d'onde prend un trajet différent, ce qui affecte la qualité finale de l'astre planétaire observé.

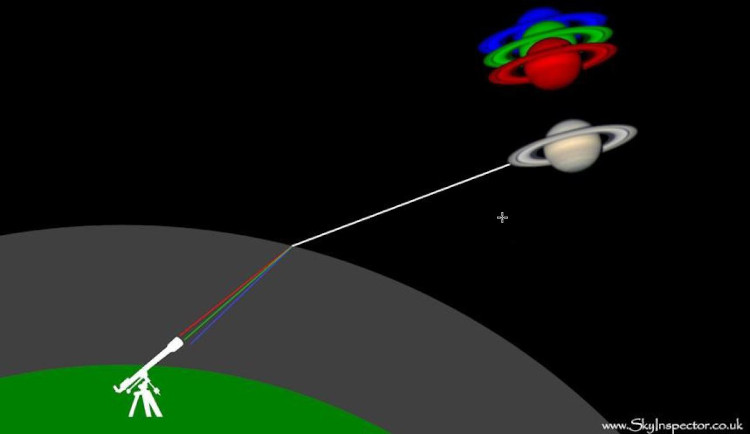

Explication du phénomène de dispersion atmosphérique

Cet effet, appelé "dispersion atmosphérique" peut être atténué à l'aide d'un correcteur (ADC) doté de prismes qui "recombinent", en partie, le spectre incident. Pour les observateurs des pays au delà de 30° de latitude où les planètes sont généralement basses sur l'horizon, l'ADC est quasiment indispensable si vous souhaitez obtenir les meilleures images possibles de Jupiter, Saturne, Mars, Venus (la Lune aussi). A noter que d'autres effets s'ajoutent à notre atmosphère et la latitude du lieu d'observation. : l'altitude, l'hygrométrie.

Exemple d'utilisation

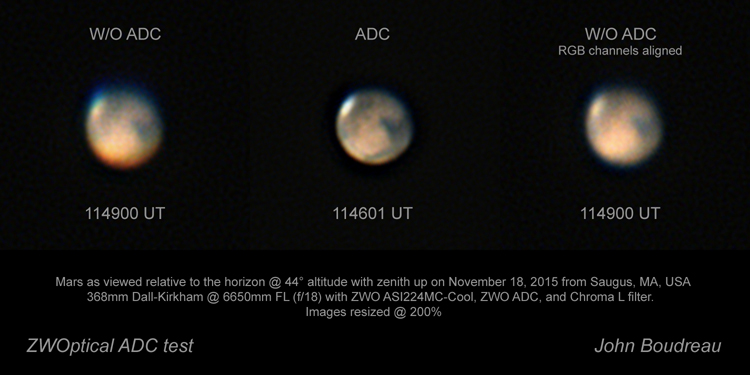

Test de l'ADC ZWO. A gauche (sans ADC) / A droite (sans ADC avec recentrage de chaque couche / Au centre avec l'ADC

Pour obtenir les meilleurs résultats il est fortement recommandé (même sans ADC) d'imager avec un grand rapport de focale. N'hésitez pas à utiliser une Barlow ou TeleVue Powermate pour atteindre un f/D à f/10, f/20 voir f/30.

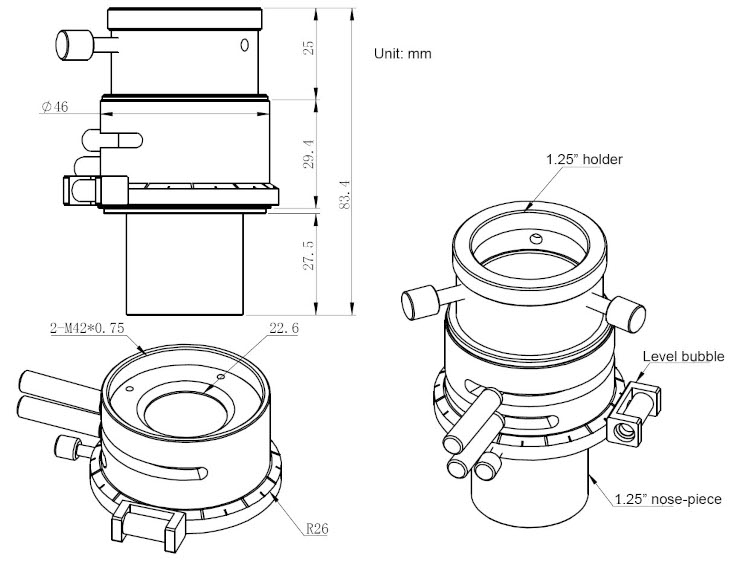

Dessin technique

Galerie d'astrophotographes

**Mars le 22 septembre 2020** par Alain Bouchez (Pas-de-Calais, France)
2000 images triées sur 1000 avec une caméra ZWO ASI 178MC et l'ADC ZWO. Télescope Celestron C11-XLT et Barlow x2.
(photo utilisée avec autorisation de l'auteur)

**Saturne le 23 juin 2020** par Jean-Luc Dauvergne (Paris, France)
ADC avec caméra ZWO ASI 290MM. Télescope Takahashi Mewlon 250mm f/12 et Barlow Clavé x2.
(photo utilisée avec autorisation de l'auteur)

Caractéristiques	Correcteur ADC ZWO
Matériau	Prismes en H-K9L (Schott BK7)
Angle de déviation	2°
Réglage (indépendant des 2 prismes)	Par 2 vis moletées
Niveau à bulle	Intégré
Traitements	AR (anti-réflexion)
Précision de surface	λ/10 @632.8nm
Longueur	83.4mm
Entrée/sortie	Coulant 31.75mm / Coulant 31.75mm femelle ou M42x0.75

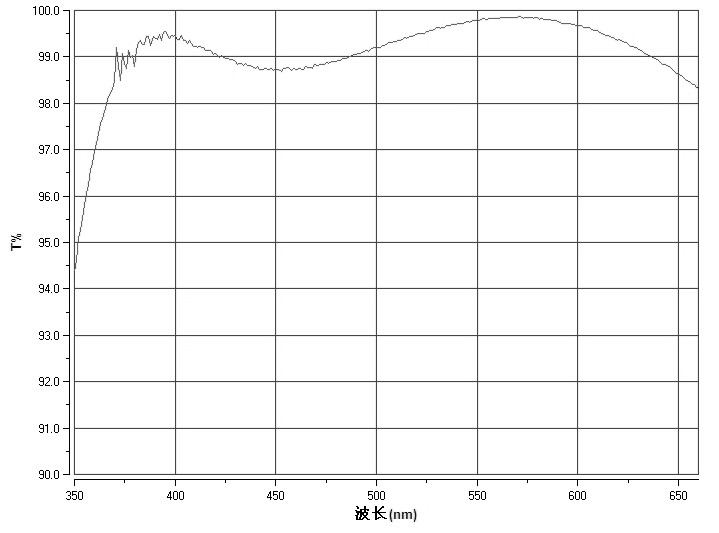

Taux de transmission de l'ADC ZWO en fonction de la longueur d'onde

Mode d'emploi (en français) du correcteur de dispersion atmosphérique ZWO - A télécharger ici

1x Correcteur de dispersion ZWO ADC
1x Porte-oculaire 31.75mm femelle
1x Niveau à bulle intégré
Manuel d'utilisation en français

FOIRE AUX QUESTIONS

Pourquoi la dispersion atmosphérique dégrade-t-elle les images planétaires ?

La dispersion atmosphérique est un phénomène où l'atmosphère terrestre agit comme un prisme, séparant la lumière en différentes longueurs d'onde qui ne convergent pas exactement au même point. Cela provoque un décalage coloré et une perte de netteté, surtout lorsque les planètes sont basses sur l'horizon, car la lumière traverse une couche atmosphérique plus épaisse. Le résultat est une image floue avec des contours colorés, difficile à corriger sans un dispositif spécifique comme l'ADC.

Comment le correcteur de dispersion atmosphérique ZWO fonctionne-t-il concrètement ?

L'ADC ZWO utilise deux prismes en BK7 montés sur des molettes qui permettent de régler leur inclinaison indépendamment. En ajustant ces prismes, on compense la séparation des longueurs d'onde provoquée par l'atmosphère, en recombinent partiellement la lumière avant qu'elle n'entre dans le télescope ou la caméra. Cette correction réduit les franges colorées et améliore la netteté des images planétaires, en particulier à faible hauteur sur l'horizon.

Est-il nécessaire d'utiliser une Barlow avec l'ADC pour obtenir de bons résultats ?

Oui, il est fortement recommandé d'imager avec un rapport de focale élevé (f/10 à f/30) pour maximiser les bénéfices de l'ADC. Un grand rapport de focale permet d'exploiter pleinement la correction de la dispersion atmosphérique, car l'image est plus agrandie et détaillée, ce qui facilite la résolution des petits détails et réduit les effets de la turbulence. L'utilisation d'une Barlow ou d'une Powermate est donc conseillée en complément.

Le correcteur ADC ZWO est-il compatible avec tous les télescopes et caméras ?

Le ZWO ADC est conçu avec un coulant standard de 31,75 mm en entrée et sortie, ainsi qu'un filetage M42x0,75 femelle, ce qui le rend compatible avec la majorité des oculaires, caméras et tubes optiques utilisant ces standards. Cependant, il est important de vérifier la compatibilité mécanique avec votre matériel, notamment la distance de backfocus disponible, car l'ADC ajoute environ 8 cm de longueur optique. Le poids modéré des prismes (en BK7) n'est généralement pas un problème pour la plupart des montures.

Comment régler précisément l'ADC pour une correction optimale en observation ou en imagerie ?

Le correcteur ADC ZWO dispose de deux molettes indépendantes permettant d'ajuster finement l'angle des prismes selon la hauteur de l'objet observé et la dispersion atmosphérique locale. Un niveau à bulle intégré facilite la mise en place horizontale de l'instrument. En pratique, il faut observer l'astre planétaire et tourner les molettes jusqu'à minimiser les franges colorées sur les bords, ce qui peut se faire en direct à l'œil ou en contrôlant la netteté et la couleur dans les images. Ce réglage doit être refait à chaque changement significatif de hauteur de l'objet.
