Bague d'arrêt Kepler GSO M48

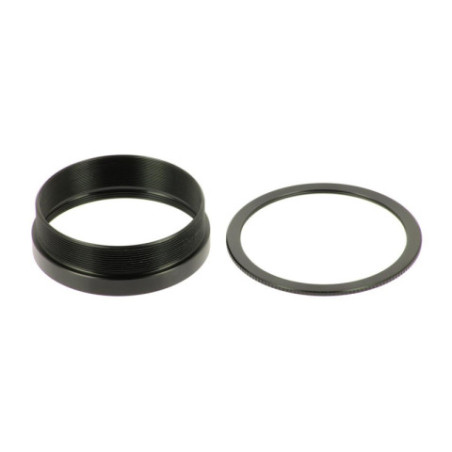

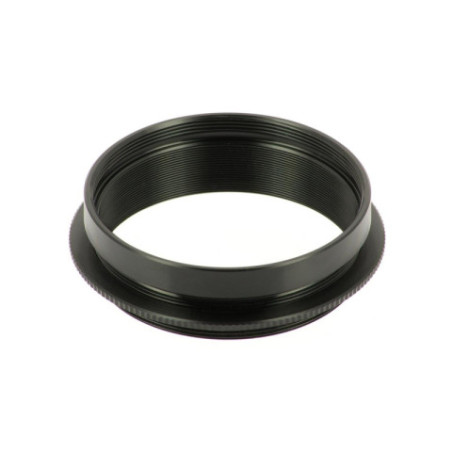

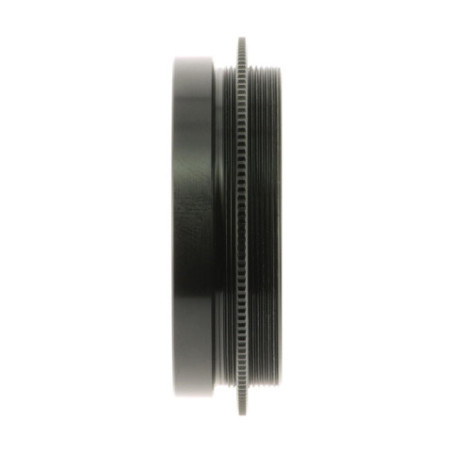

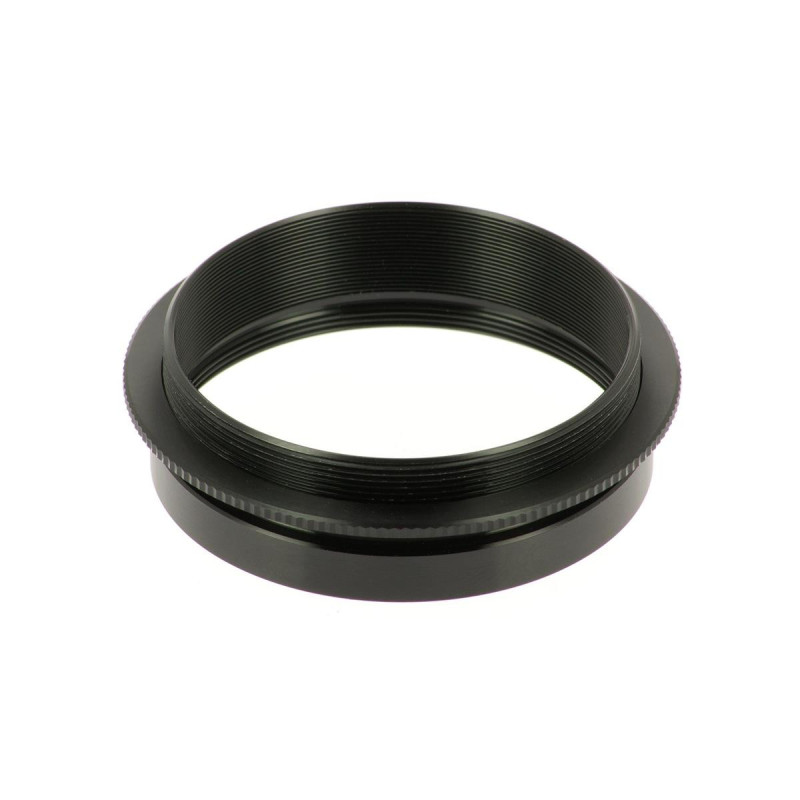

Cette bague allonge variable est composée de 2 éléments : une bague allonge classique au filetage M48 et une contre-bague. La longueur du filetage M48x0.75 de sortie mesure 10mm de longueur, sur lequel vient se visser la contre-bague (de 1mm d'épaisseur). Ce dispositif permet d'obtenir une allonge variable, de 0mm (sans la contre-bague) à 5mm (avec la contre-bague et en laissant une profondeur de vissage de la bague femelle de 4mm, par sécurité).

Si la bague femelle possède une profondeur de filetage maximale de 5mm, il n'est possible de faire varier le tirage que de 2 à 3mm, suffisamment pour atteindre le back focus optimal derrière une correcteur optique ou un réducteur mais, dans ce cas, il faudra prendre en compte dans le montage la longueur de filetage restant sur l'allonge. Cette bague peut donc servir de bague de réglage intermédiaire sur un montage au filetage M48 composé de plusieurs allonges ; elle permettra d'ajuster très finement la longueur du montage pour atteindre le back focus idéal. Si possible, la bague ne doit pas être placée en position finale afin de minimiser le risque de tilt.

Attention ! Cette bague est déconseillée sur les montages faisant intervenir des capteurs photographiques de grande taille, du fait de risque de tilt qu'elle peut engendrer. En effet, la contre-bague ne constitue pas un point d'appui parfaitement perpendiculaire à l'axe optique et peut donc provoquer un désaxement du capteur par rapport à l'axe optique.
