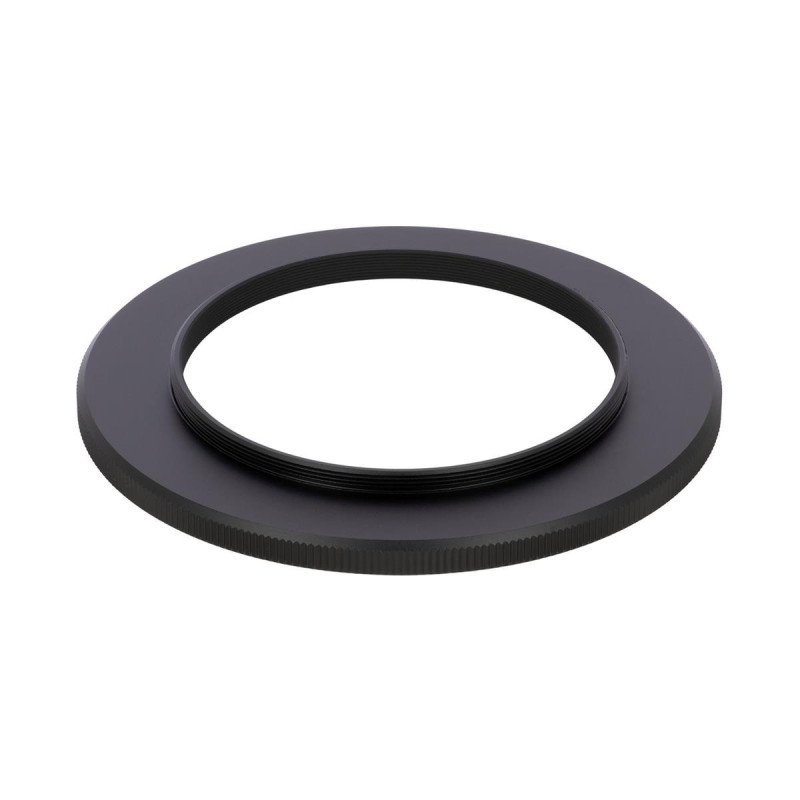

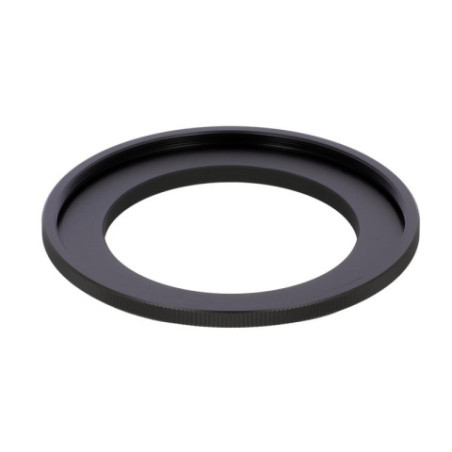

Bague de liaison Takahashi n°10 pour FSQ-130ED

Bague de liaison n°10 Takahashi

( Code : TATKP38001 )

Tout savoir sur la bague de liaison Takahashi n°10 pour lunette FSQ-130ED

Entrée au filetage M128x1 femelle
Sortie au filetage M98x1 mâle
Tirage de 2.5mm

139,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la bague de liaison Takahashi n°10 pour lunette FSQ-130ED

Cette bague de grand diamètre, très spécifique, assure la liaison entre le tube du système de mise au point de la lunette Takahashi FSQ-130ED et le collier rotatif (CCA-250) utilisé pour le cadrage photographique. Nous vous invitons à vous reporter au system-chart de cet instrument pour connaître son positionnement précis.

L'interface mécanique d'entrée est au filetage M128x1 femelle. L'interface mécanique de sortie est au filetage M98x1 mâle. Le tirage est de 2.5mm. Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Tableau des caractéristiques

Caractéristique	Bague de liaison Takahashi n°10 pour lunette FSQ-130ED
Référence	TKP38001
Interfaces mécaniques en entrée	Filetage M128x1 femelle
Interface mécanique en sortie	Filetage M98x1 mâle
Tirage	2.5mm
Dimensions	Epaisseur : 13mm - Diamètre : 138mm
Poids	90g

Schémas

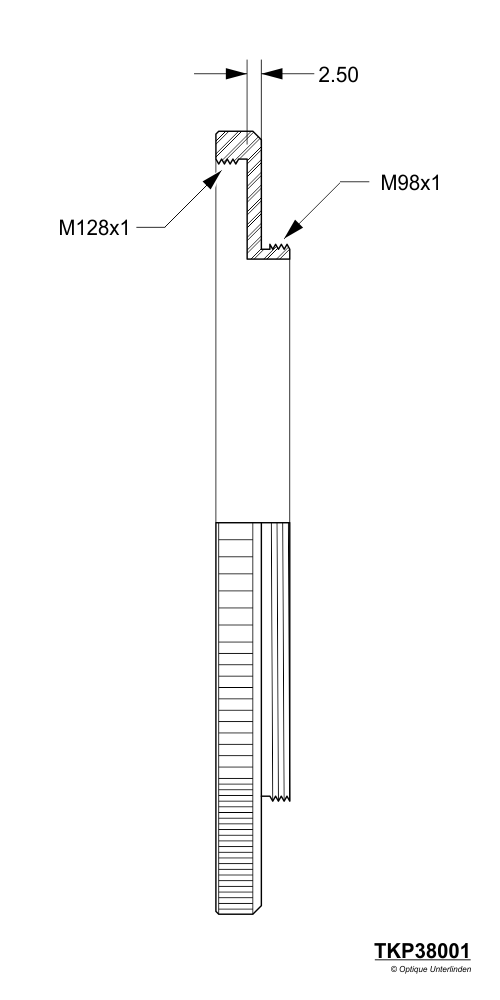

Filetages d'entrée, de sortie, et tirage de la bague de liaison Takahashi n°10 pour lunette FSQ-130ED

1x Bague de liaison Takahashi n°10 pour lunette FSQ-130ED

FOIRE AUX QUESTIONS

Cette bague de liaison Takahashi n°10 est-elle compatible avec d'autres lunettes que la FSQ-130ED ?

Cette bague est spécifiquement conçue pour la FSQ-130ED en raison de ses filetages particuliers (M128x1 femelle à l'entrée et M98x1 mâle à la sortie) et de son tirage précis de 2,5 mm. Son usage avec d'autres instruments est rarement possible sans adaptateurs spécifiques, car la précision mécanique et le tirage sont cruciaux pour conserver la qualité optique et la mise au point.

Pourquoi le tirage de 2,5 mm est-il important pour cette bague de liaison ?

Le tirage correspond à la distance entre les surfaces d'appui de la bague, ici 2,5 mm. Ce tirage est calculé pour assurer que la caméra ou l’accessoire raccordé se trouve exactement dans le plan focal optimal de la FSQ-130ED. Un tirage incorrect peut provoquer un flou, même minime, et perturber la qualité de l’image, ce qui est critique en astrophotographie où la précision est essentielle.

Est-ce que cette bague ajoute du poids important au montage de ma lunette ?

Avec seulement 90 grammes, cette bague est très légère par rapport au poids total du tube optique et des accessoires. Elle n’impactera pas significativement l’équilibre ni la charge sur la monture, ce qui permet de conserver une bonne stabilité et fluidité dans le suivi, notamment en astrophotographie.

Peut-on utiliser cette bague avec des accessoires ayant un filetage standard différent ?

Non, la bague Takahashi n°10 possède des filetages très spécifiques (M128x1 femelle et M98x1 mâle). Pour monter des accessoires à filetage standard (par exemple 2 pouces ou 1,25 pouce), il faudra utiliser des adaptateurs compatibles. L'usage direct sans adaptateur risquerait d'endommager les filetages ou de compromettre la mise au point.

Comment cette bague de liaison facilite-t-elle le cadrage photographique avec la FSQ-130ED ?

Cette bague assure une connexion mécanique solide et précise entre la lunette et le collier rotatif CCA-250. Le collier rotatif permet de faire pivoter la caméra sans perturber la mise au point ni l’équilibre, ce qui est important pour cadrer précisément les objets célestes dans le champ, surtout lors de poses longues ou d’assemblages multi-images.
