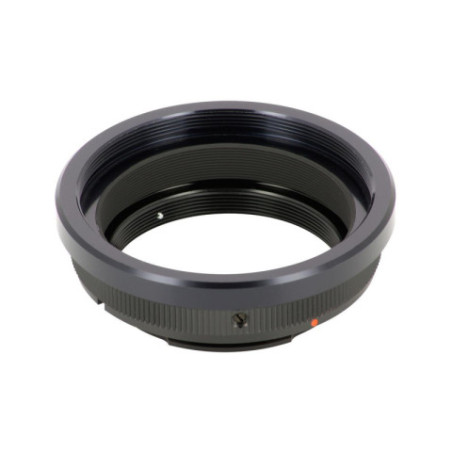

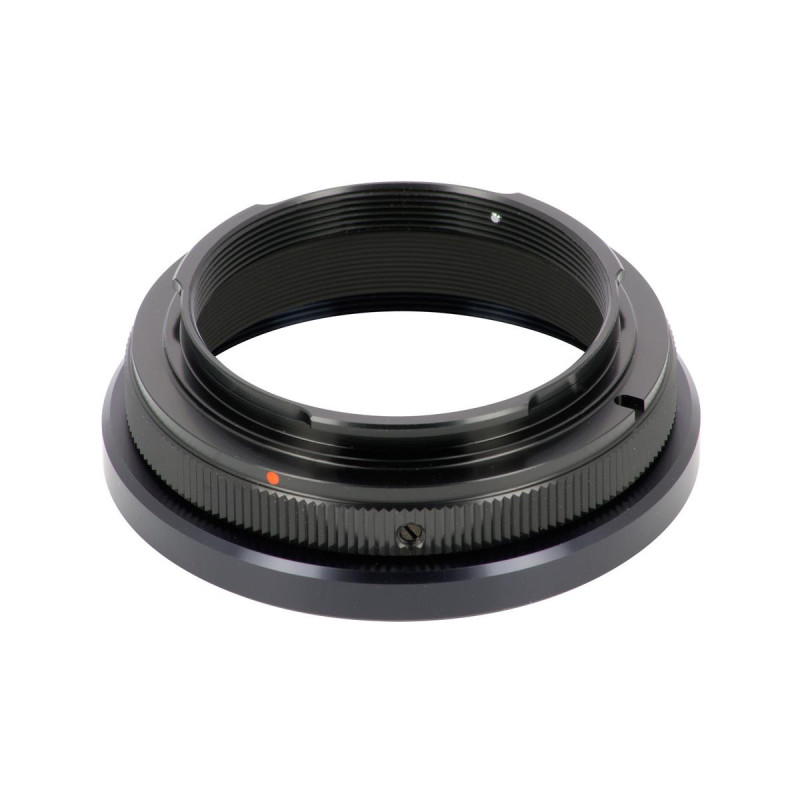

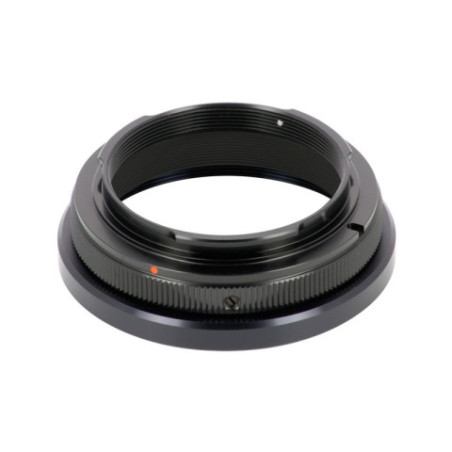

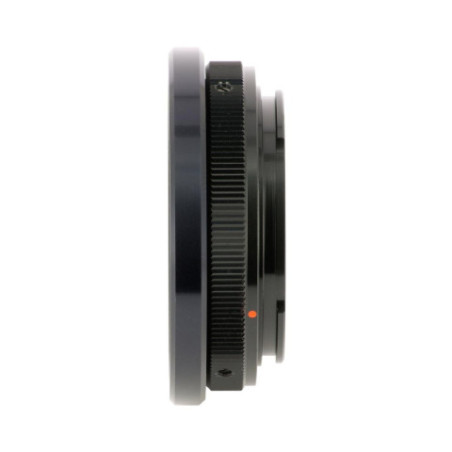

Bague T grand champ Takahashi FS-60 - Nikon F

Bague T grand champ FS-60CB NIKON Takahashi

( Code : TATKA00231 )

La bague d'adaptation des appareils photo numériques Nikon sur la lunette Takahashi FS-60

Entrée mécanique au filetage M52x0.75 femelle
Sortie en monture Nikon F mâle
Fabriqué au Japon

85,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur les bagues T Grand Champ FS-60 Takahashi

La bague dite "T" est un accessoire indispensable pour fixer un appareil photo numérique sur le tube optique d'un télescope ou d'une lunette astronomique. Spécifique à la marque de l'appareil, elle assure la jonction entre le boîtier et l'adaptateur photo de l'instrument. Chaque bague a une longueur particulière qui assure une distance fixe de 56,2 mm entre le capteur de l'appareil et la face d'appui de l'adaptateur photo de l'instrument.

Les bagues Grand Champ Takahashi FS-60 possèdent un diamètre d'entrée au filetage M52x0.75 femelle, plus grand que le celui des bagues photo au filetage T standard (M42x0.75). Elles sont destinées principalement aux montages photographiques sur le petit système de mise au point des lunettes FS-60, FOA-60 et FC-76DCU. Ce diamètre plus important permet d'utiliser des boîtiers photographiques au format APS-C sans vignettage, alors que la bague T classique le couvre à peine. Le diamètre de 52 mm est donc un compromis visant à couvrir un maximum de champ avec le petit tube de mise au point de ces instruments. Toutefois, il convient de rappeler que pour que ces boîtiers soient pleinement utilisables, il est impératif que, soit l'instrument lui-même, soit son correcteur ou son réducteur possède un cercle image corrigé couvrant le format APS-C. Se reporter aux system-charts de chaque instrument pour le choix de la bague T en fonction du montage souhaité.

Les bagues T Grand Champ FS-60 Takahashi sont composées de 2 éléments : une bague centrale au filetage M52x0.75 femelle et la monture externe, spécifique à la marque du boîtier photo. En cas de besoin, il est possible de démonter l'anneau central et de le remplacer par un modèle optionnel offrant, soit un filetage M42x0.75 femelle (la bague devient une bague T dite "classique"), soit un filetage M54x0.75 mâle (la bague devient une bague T dite "Grand Champ").

Caractéristiques de la bague T grand champ FS-60 Takahashi - Nikon F

Caractéristiques générales

Caractéristique	Bague T grand champ FS-60 Takahashi - Nikon F
Référence	TKA00231
Entrée mécanique	M52x0.75 femelle
Sortie mécanique	Monture Nikon F, mâle
Poids	-

Schémas

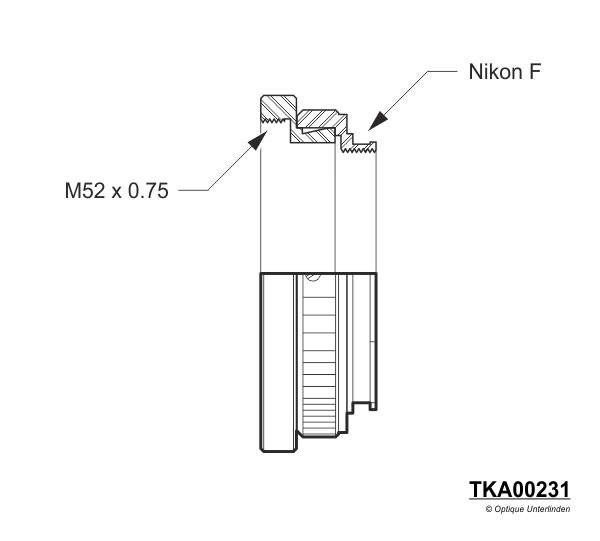

Demi-coupe

Filetages d'entrée et sortie de la bague T grand champ FS-60 Takahashi - Nikon F

Contenu du produit

[TKA00230] 1 bague T grand champ FS-60 Takahashi - Nikon F

FOIRE AUX QUESTIONS

Puis-je utiliser cette bague T grand champ FS-60 Takahashi avec un boîtier Nikon plein format ?

La bague T grand champ FS-60 Takahashi avec sortie Nikon F est conçue avant tout pour les capteurs APS-C, grâce à son diamètre d'entrée M52x0.75 plus large qui limite le vignettage. Pour un boîtier plein format, même si la bague s'adapte mécaniquement, le cercle image corrigé de la FS-60 ou de son correcteur peut ne pas couvrir tout le capteur, ce qui entraîne un vignettage important ou des aberrations en bord de champ. Il est donc essentiel de vérifier les spécifications optiques du tube et des accessoires pour un usage plein format.

Quelle est l'importance de la longueur fixe de 56,2 mm entre le capteur et l'adaptateur photo ?

Cette distance de 56,2 mm correspond à la distance de tirage standard pour la monture Nikon F, assurant que le capteur est positionné exactement au foyer de l'instrument. Si cette distance n'est pas respectée, l'image sera soit floue, soit le point de mise au point sera inaccessible. La bague T est donc calibrée pour garantir une mise au point précise sans avoir à modifier le système optique du télescope ou de la lunette.

Est-il possible d'utiliser cette bague T grand champ FS-60 Takahashi sur d'autres lunettes Takahashi que la FS-60 ?

Oui, cette bague est compatible avec les lunettes Takahashi FS-60, FOA-60 ainsi que le FC-76DCU, car ces instruments partagent le même système de mise au point avec un filetage M52x0.75. Cependant, l’utilisation de la bague est pertinente uniquement si l’instrument ou son correcteur offre un cercle image adapté au format APS-C pour éviter vignettage et perte de qualité sur les bords.

Pourquoi préfère-t-on un filetage M52x0.75 plutôt que le M42x0.75 standard sur cette bague ?

Le filetage M52x0.75 plus large permet de passer davantage de lumière et de réduire le vignettage avec des capteurs APS-C, qui sont plus grands que les capteurs micro 4/3 ou APS-C classiques. Le filetage M42 est plus étroit et peut limiter le champ utile, surtout avec les petits tubes de mise au point de la FS-60. Cette conception est donc un compromis technique pour maximiser le champ utile tout en conservant une fixation mécanique stable.

Comment puis-je adapter cette bague T pour un autre filetage ou montage ?

La bague T grand champ FS-60 Takahashi est modulaire et se compose d'une bague centrale M52x0.75 femelle et d'une monture externe Nikon F mâle. Vous pouvez démonter la bague centrale pour la remplacer par une autre avec un filetage M42x0.75 ou M54x0.75 selon vos besoins. Cela permet d’adapter la bague à différents instruments ou accessoires tout en conservant la fixation Nikon sur l’appareil photo. Cette modularité est pratique pour optimiser votre configuration selon les instruments utilisés.
