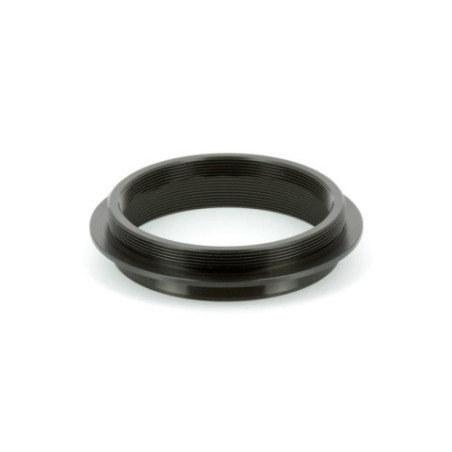

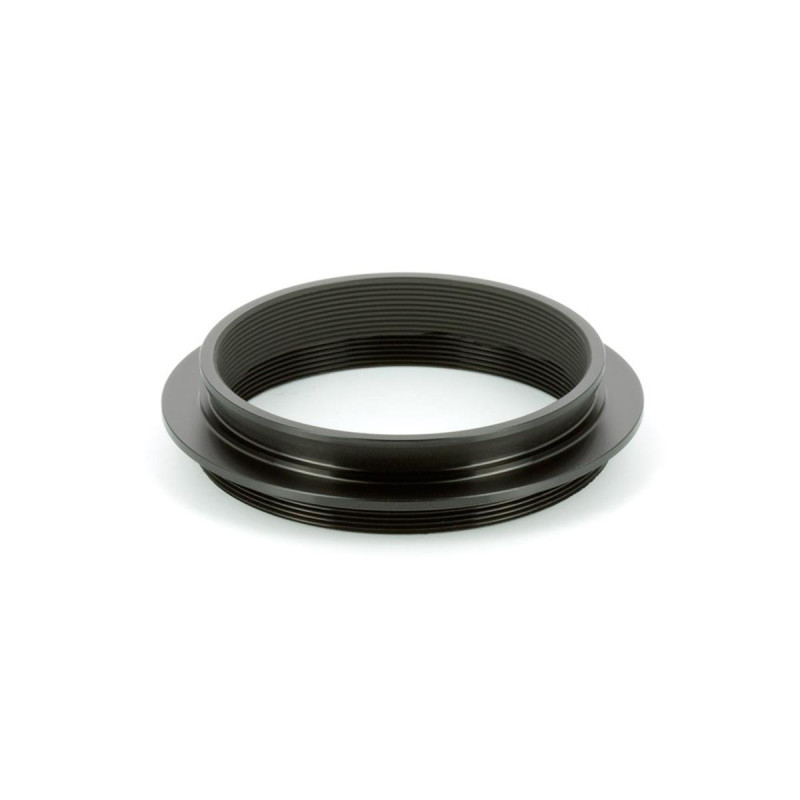

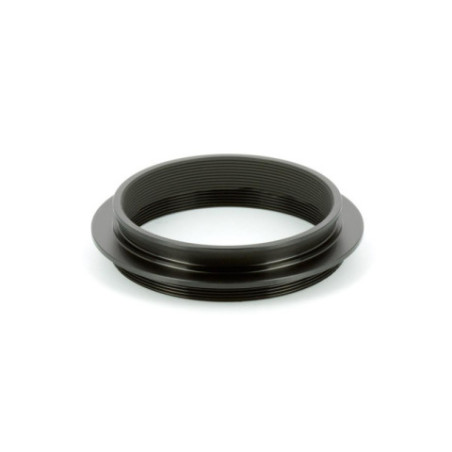

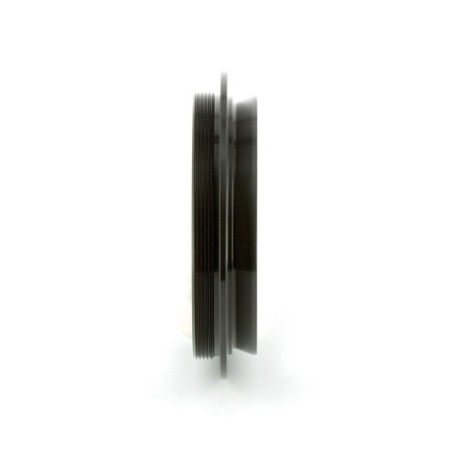

Bague Takahashi T vers T Grand Champ (Canon)

Adaptateur T vers T grand champ Canon EOS Takahashi

( Code : TATKA00242 )

Convertit la bague T classique Canon (M42x0.75 femelle) en bague T grand champ (M54x0.75 mâle)

Entrée mécanique au filetage M54x0.75 mâle
Sortie en cône inversé, diamètre 52 mm
Compatible uniquement avec la bague T Canon
Fabriqué au Japon

51,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur les bagues de conversion T grand champ Takahashi

Ces bagues convertissent toute bague T classique Takahashi (entrée M42x0.75 femelle) en bague T grand champ (entrée M54x0.75 mâle) pour la fixation sur les adaptateurs photo CA-35 au filetage M54 de la marque. Le montage est extrêmement simple. Il suffit de retirer le coeur de la bague T classique, retenu par 3 petites vis latérales, et de le remplacer par cette bague de conversion.

La bague de conversion possède un filetage interne M48x0.75 destiné aux filtres montés au coulant 50,8 mm. Toutefois, certains montages de bagues avant la bague T rendent leur fixation impossible voire néfaste ; nous vous invitons à vous reporter aux system-charts de votre instrument pour les éventuelles incompatibilités de montage.

Attention ! Deux modèles sont disponibles car le diamètre du coeur des bagues T Takahashi est différent selon la marque du boîtier photographique : 52 mm de diamètre pour la bague T Canon EF (réf. TKA00242), 49 mm de diamètre pour celles des autres marques (réf. TKA00240).

Exemple de montage

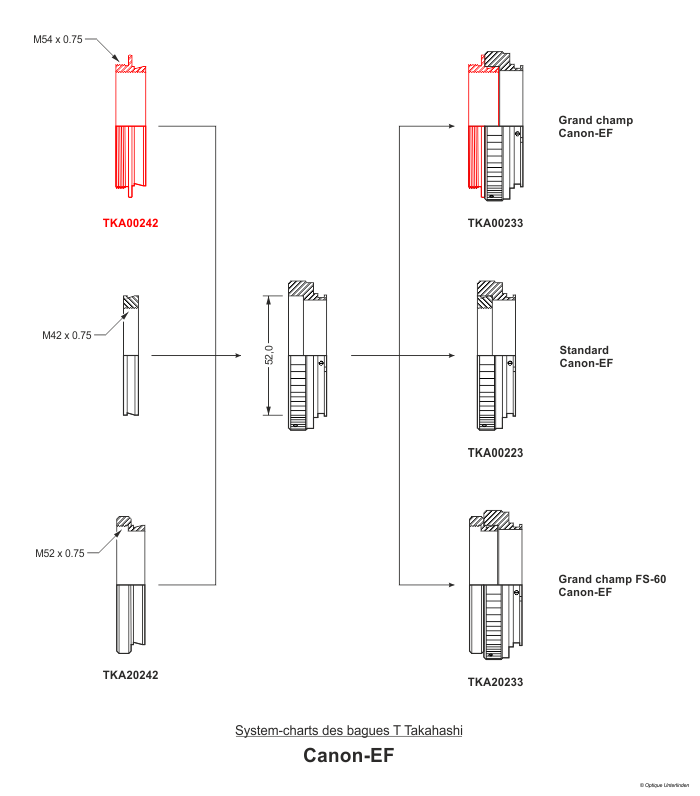

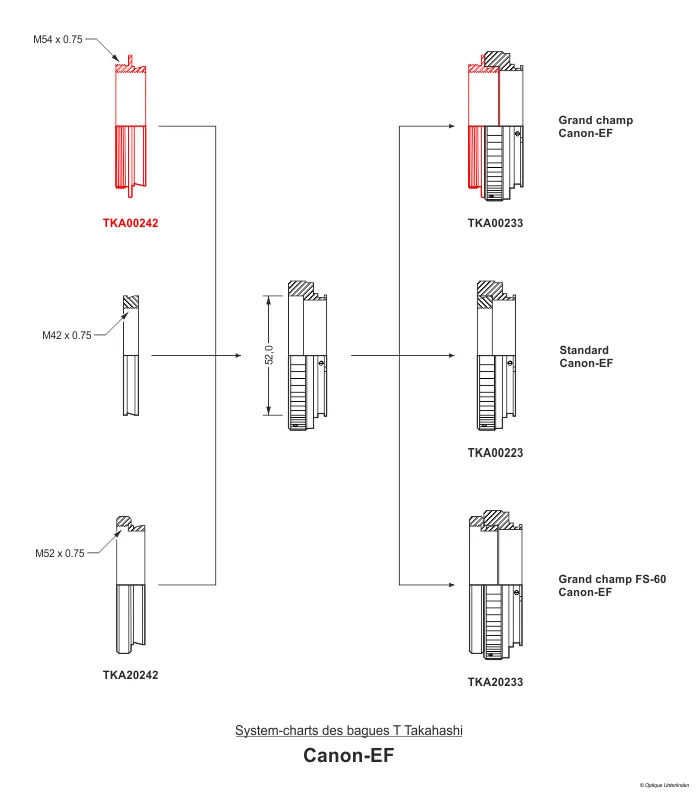

System-chart des bagues T Takahashi destinées aux boîtiers équipés d'une monture Canon EF.

Une bague T classique est démontable en deux parties. Dans le cas d'une bague destinée aux boîtiers à monture Canon EF, il suffit de remplacer le centre de la bague T par la bague de conversion TKA00242 pour transformer une bague T classique Canon EF (TKA00223), avec filetage M42x0.75 femelle, en bague T grand champ Canon EF (TKA00233), avec filetage M54x0.75 mâle.

Caractéristiques de la bague de conversion T grand champ Takahashi - Canon

Caractéristiques générales

Caractéristique	Bague de conversion T grand champ Takahashi - Canon
Référence	TKA00242
Entrée mécanique	M54x0.75 mâle
Sortie mécanique	Cône inversé, diamètre 52 mm
Poids	-

Schémas

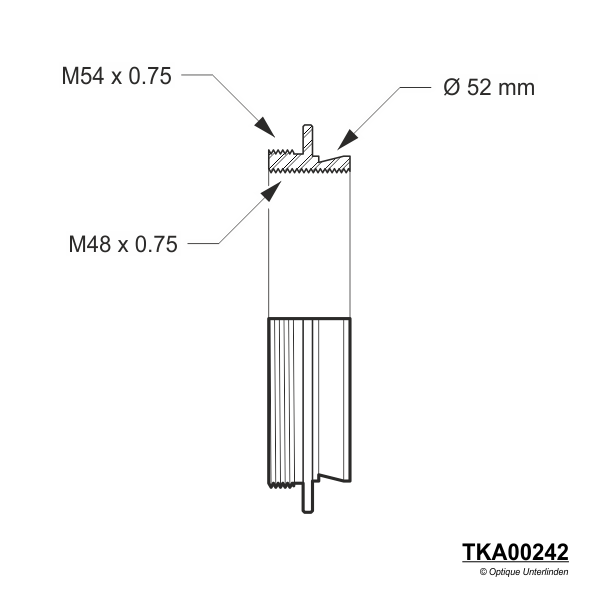

Demi-coupe

Filetages d'entrée et sortie de la bague de conversion T grand champ Takahashi (Canon)

Contenu du produit

[TKA00242] 1 bague de conversion T grand champ Takahashi - Canon

FOIRE AUX QUESTIONS

Puis-je utiliser cette bague de conversion T grand champ Takahashi avec n'importe quelle bague T Canon ?

Cette bague de conversion est conçue spécifiquement pour les bagues T Takahashi Canon EF, dont le cœur a un diamètre de 52 mm. Elle ne s'adapte pas aux bagues T d'autres marques ni aux bagues T Takahashi conçues pour d'autres montures, qui ont un diamètre différent (49 mm). Il faut donc vérifier la compatibilité précise de votre bague T avant l'achat pour éviter tout problème de montage.

Quel est l'intérêt du filetage grand champ M54x0.75 par rapport au filetage classique M42x0.75 ?

Le filetage plus grand M54x0.75 permet d'adopter des systèmes optiques avec un diamètre interne plus important, réduisant ainsi le vignettage dans les configurations grand champ. En particulier, il facilite l'utilisation d'adaptateurs photo CA-35 Takahashi conçus pour un passage optique élargi, ce qui est crucial pour les capteurs plein format ou les configurations optiques très ouvertes.

Est-ce que cette bague permet de monter des filtres, et si oui, lesquels ?

Oui, la bague de conversion possède un filetage interne M48x0.75 destiné à recevoir des filtres au coulant 50,8 mm. Cependant, l'ajout de filtres avant la bague T peut parfois entraîner des incompatibilités mécaniques ou optiques selon l'instrument utilisé. Il est donc recommandé de consulter les system-charts du fabricant Takahashi pour vérifier si cette configuration est adaptée à votre installation.

Comment se passe le montage de cette bague de conversion sur une bague T classique Takahashi Canon ?

Le montage est simple mais précis : il faut démonter le cœur central de la bague T classique en retirant les trois petites vis latérales. Ensuite, on remplace ce cœur par la bague de conversion grand champ. Cette opération nécessite un peu de soin pour éviter d'endommager les filetages et garantir un alignement parfait, essentiel pour conserver la qualité optique lors de la prise de vue.

Cette bague de conversion ajoute-t-elle du poids ou modifie-t-elle l’équilibre de l’ensemble sur la monture ?

La bague de conversion est relativement légère, en métal usiné de précision, et son poids est négligeable par rapport à l’ensemble optique et à la caméra. Elle n'a donc pas d'impact significatif sur l'équilibre ou la charge de la monture. En revanche, elle permet d'améliorer la compatibilité optique sans compromettre la stabilité mécanique.
