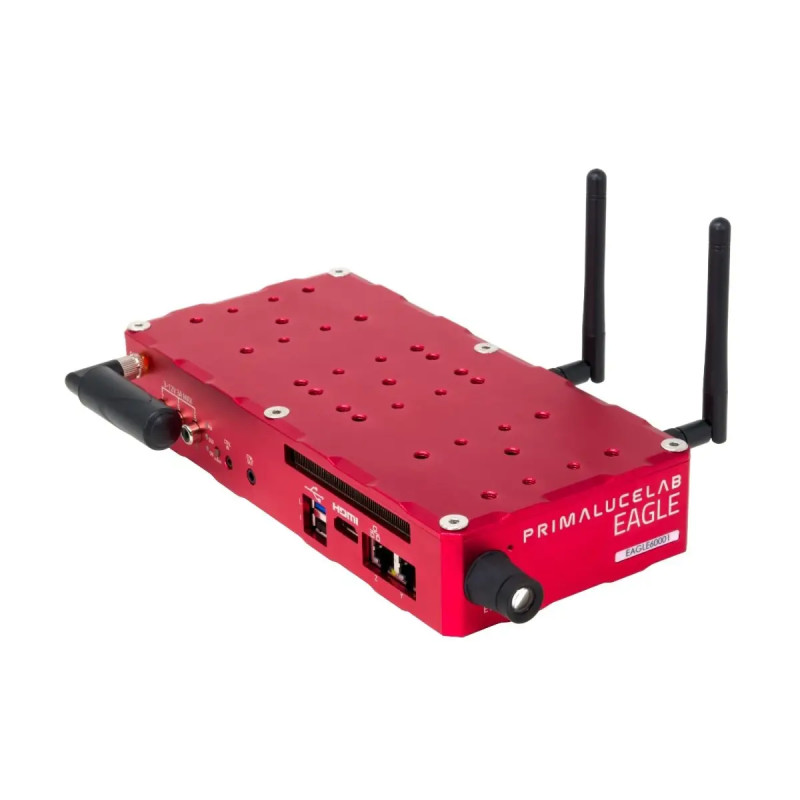

Boîtier EAGLE6 PrimaLuceLab

Un véritable ordinateur Windows intégré au télescope

EAGLE6 rassemble au niveau de l’instrument un ordinateur sous Windows 11 Enterprise, les connexions des périphériques et la distribution électrique. L’utilisateur peut installer ses logiciels et pilotes Windows compatibles au lieu d’être limité à une marque de caméra, de monture ou d’accessoire.

Configuration de calcul : Le processeur Intel Celeron J6412 à 4 cœurs (TDP 10W), les 8Go de RAM DDR4 à 3200MHz et le SSD NVMe industriel de 128Go privilégient la sobriété énergétique. Ce niveau de ressources convient au pilotage d’une chaîne d’imagerie classique ; il n’offre pas les réserves de calcul et de stockage des trois versions supérieures.

Connectique USB et réduction des câbles mobiles

Dix ports USB servent à raccorder les caméras, le guidage, la monture et les périphériques de mise au point. Le modèle EAGLE6 répartit ses dix ports entre 4 USB 3.2 (dont deux USB-C) et 6 USB 2.0. Quatre ports USB 2.0 peuvent être coupés puis réactivés à distance, ce qui permet notamment de réinitialiser un périphérique qui ne répond plus.

Câblage au plus près du tube : les liaisons courtes suivent les mouvements du télescope lorsque le boîtier est fixé sur l’instrument. Les deux ports USB-C du modèle standard sont des USB 3.2 : ils ne doivent pas être confondus avec les ports Thunderbolt 4 des EAGLE6 S, PRO et XTM. Il faut conserver une marge de câble pour chaque axe et vérifier la compatibilité de chaque interface.

Sept sorties électriques et commande des résistances antibuée

Quatre sorties 12V commutables permettent d’alimenter monture, caméra ou accessoires adaptés, à l’aide de câbles compatibles avec leur polarité et leur connectique. Les connecteurs vissables sécurisent la liaison ; la puissance demandée doit rester dans les limites du port et de l’alimentation générale.

Trois sorties destinées aux résistances chauffantes, de type variable 0–12V, remplacent un contrôleur antibuée séparé. EAGLE Manager X gère leur activation et leur réglage. L’ajout du contrôleur environnemental ECCO, vendu séparément, permet une régulation automatique liée au point de rosée.

Pilotage à distance, LOM et fonctions Observatory Actions

Lights-Out Management (LOM) dispose d’une interface Ethernet dédiée pour superviser l’ordinateur, certains capteurs et ports commutables, et pour demander un démarrage à distance même lorsque Windows n’est pas lancé. Cette fonction exige l’accès au réseau de gestion ; elle ne remplace pas, à elle seule, l’ensemble des procédures de sécurité d’un observatoire.

Observatory Actions utilise les prises CTRL IN et CTRL OUT. Avec un contact sec ou un équipement externe compatible, on peut déclencher des actions d’alimentation du boîtier et piloter des appareils disposant d’une entrée de commande externe (monture ou coupole, selon le matériel). Les câbles et interfaces correspondants doivent être choisis selon l’installation.

Capteurs embarqués et suivi des conditions de prise de vue

GPS, EYE et inclinomètre fournissent respectivement position/heure, mesure de la luminosité du ciel dans un champ de 5° orienté avec le télescope et indication d’inclinaison. Le capteur EYE ne remplace pas une station météorologique ; son rôle est de suivre la noirceur du ciel dans la direction observée.

Motion Detector détecte les mouvements indésirables liés, par exemple, aux rafales ou à un câble accroché. Les valeurs peuvent être exploitées dans la supervision et par des logiciels compatibles pour réagir à une acquisition perturbée.

EAGLE Manager X, Wi-Fi et modes de fonctionnement

EAGLE Manager X centralise les sorties 12V, les ports USB commutables, la consommation électrique, les modes de démarrage et d’arrêt, les capteurs et la connexion au réseau. Les ports peuvent être renommés pour identifier sans ambiguïté la monture, la caméra ou les résistances chauffantes.

Wi-Fi 6E tribande (2.4, 5 et 6GHz) et Ethernet permettent le contrôle depuis un ordinateur ou un appareil mobile adapté. Le mode DARK éteint les voyants. Le mode GHOST établit une liaison sans câble USB avec certains accessoires PrimaLuceLab compatibles en conservant leur accès logiciel par port COM virtuel.

Installation mécanique et choix de cette version

Boîtier en aluminium PLUS : le EAGLE6 pèse 1.1kg et comporte des filetages M5/M6 pour les colliers, platines et queues d’aronde compatibles. Fixation à réaliser sur plusieurs points pour conserver la rigidité et dégager les connecteurs ; les schémas constructeur présentés ci-dessous aident à positionner le boîtier.

Usage privilégié : mise en station nomade et acquisition du ciel profond sans multiplier les boîtiers de contrôle. Le choix entre les quatre EAGLE6 dépend surtout des besoins en puissance de calcul, mémoire et capacité de stockage ; la présence des fonctions de supervision ne suffit pas à départager les variantes.
