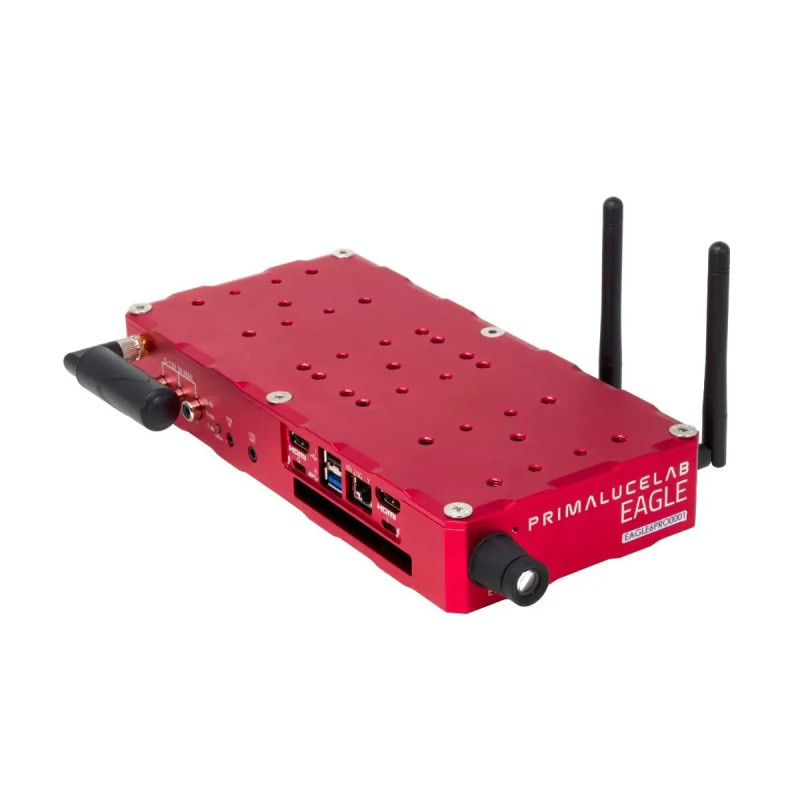

Boîtier EAGLE6 PRO PrimaLuceLab

Un véritable ordinateur Windows intégré au télescope

EAGLE6 PRO associe une station de commande Windows 11 Enterprise aux raccordements électriques et USB du télescope. On peut y installer les programmes de prise de vue et de guidage compatibles Windows tout en laissant le boîtier embarqué suivre les mouvements de l’instrument.

Configuration de calcul : Le Core i5 de 13e génération à 12 cœurs (TDP 28W), les 16Go de RAM DDR4 à 3200MHz et le SSD NVMe industriel de 512Go donnent plus de marge pour plusieurs applications ouvertes. Le fabricant cite notamment l’imagerie planétaire, où les vidéos haute cadence génèrent vite des volumes de données importants.

Connectique USB et réduction des câbles mobiles

Dix ports USB servent à raccorder les caméras, le guidage, la monture et les périphériques de mise au point. Dix connexions sont disponibles : 3 USB 3.2, 2 USB4/Thunderbolt 4 en USB-C et 5 USB 2.0, dont quatre commutables. Les deux ports Thunderbolt 4 permettent des transferts jusqu’à 40Gb/s avec des périphériques compatibles, par exemple un support de stockage externe rapide.

Chaîne planétaire à fort débit : les deux USB-C Thunderbolt 4 acceptent des périphériques adaptés au transfert rapide, notamment pour déplacer des fichiers volumineux vers un stockage externe. Le débit dépend de toute la chaîne ; les autres prises USB servent aux contrôles moins exigeants, sans faire passer les câbles près des axes mobiles.

Sept sorties électriques et commande des résistances antibuée

Alimentations séparément commandables : les quatre sorties fixes 12V peuvent servir à mettre sous tension caméra, monture et accessoires compatibles selon l’ordre souhaité. Les limites de courant, la polarité et les adaptateurs de chaque port doivent être contrôlés avant branchement, même avec un câble à verrouillage vissable.

Antibuée intégrée : trois sorties réglables 0–12V sont pilotées dans EAGLE Manager X indépendamment des quatre alimentations fixes. On peut donc adapter la puissance des bandeaux au cours d’une nuit ; une régulation par point de rosée nécessite l’ajout du contrôleur ECCO optionnel.

Pilotage à distance, LOM et fonctions Observatory Actions

Gestion hors session Windows : le module LOM utilise son propre accès Ethernet pour demander l’allumage du PRO et consulter les états accessibles indépendamment du système principal. Pour une station éloignée, cette possibilité ne dispense pas de prévoir un arrêt d’urgence et les sécurités de l’observatoire.

Automatisation extérieure : Observatory Actions exploite CTRL IN pour lancer des opérations choisies et CTRL OUT pour transmettre un état ou une impulsion à un équipement doté d’une entrée de commande compatible. Les montures et coupoles n’acceptent pas toutes les mêmes interfaces : leur compatibilité se vérifie séparément.

Capteurs embarqués et suivi des conditions de prise de vue

Mesures complémentaires à l’autoguidage : GPS pour le site et l’horloge, EYE pour la noirceur du ciel sur 5° dans l’axe du télescope, inclinomètre pour l’élévation. Ces données renseignent l’utilisateur, mais ne doivent pas être assimilées à des mesures de précision du suivi de monture.

Contrôle des incidents d’acquisition : Motion Detector peut signaler des mouvements perturbateurs liés au vent ou au cheminement des câbles. Le logiciel PLAY ou un programme compatible peut exploiter ce signal ; la simple présence du capteur ne garantit pas la correction d’une image floue.

EAGLE Manager X, Wi-Fi et modes de fonctionnement

Pilotage fin dans EAGLE Manager X : l’opérateur peut renommer ses sorties, visualiser les consommations et organiser la mise sous tension des appareils. Le redémarrage de quatre ports USB 2.0 à distance peut éviter de déplacer le télescope lorsqu’un accessoire perd sa connexion.

Connexion sans écran local : le Wi-Fi 6E (2.4, 5 et 6GHz) et l’Ethernet donnent accès au bureau Windows depuis un terminal adapté. DARK éteint les voyants pendant les poses ; GHOST sert à relier sans USB certains contrôleurs PrimaLuceLab, lorsque ces modèles le prennent en charge.

Installation mécanique et choix de cette version

Fixation sur la structure optique : le boîtier en aluminium de 1.2kg possède les filetages M5/M6 du système PLUS. Avant d’intercaler le PRO entre colliers ou platines, vérifier la rigidité et l’espace de dégagement requis pour les câbles et antennes.

Usage privilégié : imagerie planétaire à débit élevé et contrôle simultané de nombreux périphériques. Le choix entre les quatre EAGLE6 dépend surtout des besoins en puissance de calcul, mémoire et capacité de stockage ; la présence des fonctions de supervision ne suffit pas à départager les variantes.
