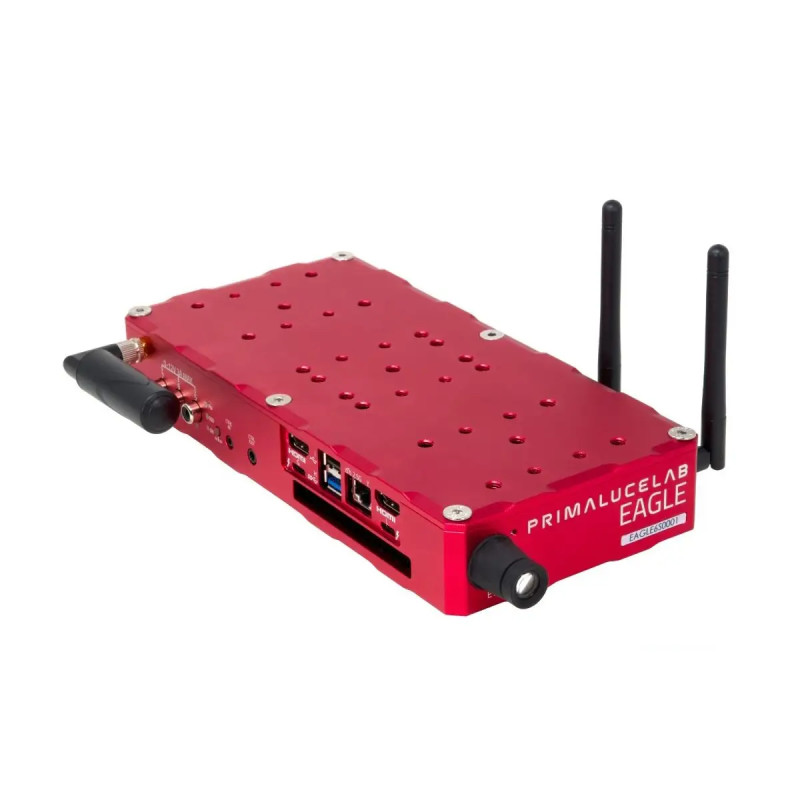

Boîtier EAGLE6 S PrimaLuceLab

Un véritable ordinateur Windows intégré au télescope

EAGLE6 S est un ordinateur Windows 11 Enterprise embarqué sur le tube optique. Il prend en charge les logiciels astronomiques compatibles Windows, leurs pilotes et les accessoires de fabricants variés ; la centralisation de l’USB et des alimentations est assurée par le boîtier, pas par un écosystème logiciel fermé.

Configuration de calcul : L’Intel Core i3 de 13e génération à 6 cœurs (TDP 15W) apporte davantage de ressources que le Celeron de l’EAGLE6, tout en conservant une mémoire vive de 8Go DDR4 à 3200MHz. Le SSD NVMe industriel passe à 256Go, utile pour installer les logiciels et conserver les données de session.

Connectique USB et réduction des câbles mobiles

Dix ports USB servent à raccorder les caméras, le guidage, la monture et les périphériques de mise au point. Ses dix ports comprennent 3 USB 3.2, 2 USB4 au format USB-C compatibles Thunderbolt 4 et 5 USB 2.0. Les deux prises Thunderbolt 4 prennent en charge jusqu’à 40Gb/s avec les appareils compatibles ; quatre ports USB 2.0 se commandent à distance.

Organisation d’un équipement mixte : le positionnement sur la lunette limite les trajets de câbles vers les caméras et le moteur de mise au point. Les deux Thunderbolt 4 sont distincts des USB 3.2 classiques ; avant tout branchement, prévoir le dégagement des prises et du faisceau sur les deux axes de la monture.

Sept sorties électriques et commande des résistances antibuée

Distribution 12V intégrée : quatre ports à commande individuelle alimentent des accessoires compatibles (monture, caméra refroidie ou moteur), avec des câbles dont les fiches et la polarité doivent correspondre à chaque équipement. On dimensionne l’alimentation selon le besoin total du système, et non la seule consommation du processeur.

Gestion antibuée sur trois voies : les sorties variables 0–12V permettent de régler séparément les bandeaux chauffants depuis EAGLE Manager X. L’accessoire ECCO reste optionnel : avec ses mesures de température et d’humidité, il apporte une régulation automatique fondée sur le point de rosée.

Pilotage à distance, LOM et fonctions Observatory Actions

LOM pour un démarrage sans intervention locale : l’interface Ethernet de gestion surveille des fonctions du boîtier et permet sa mise sous tension même si Windows n’est pas actif. Elle est utile sur une installation distante, à condition d’organiser correctement le réseau et les sécurités propres à la monture ou à l’abri.

CTRL IN / CTRL OUT font le lien avec des commandes externes : un contact sec adapté peut déclencher une action configurée dans EAGLE Manager X, tandis que CTRL OUT peut agir sur un dispositif acceptant une commande par interrupteur. Ce pilotage dépend des entrées prévues sur les appareils et des câbles disponibles.

Capteurs embarqués et suivi des conditions de prise de vue

Suivre le ciel en cours d’acquisition : le GPS renseigne l’heure et la position, l’inclinomètre indique la hauteur du tube et le capteur EYE observe la luminosité du ciel dans un champ de 5°. Cette dernière mesure décrit la zone visée et non la météo de l’ensemble du site.

Vibrations et incidents : Motion Detector repère certains mouvements inhabituels pendant les poses. Une rafale de vent ou une traction sur un câble peut ainsi être signalée ; la réaction automatique éventuelle exige un logiciel d’acquisition qui exploite cette information.

EAGLE Manager X, Wi-Fi et modes de fonctionnement

Commandes regroupées dans EAGLE Manager X : on y identifie les appareils raccordés, surveille les consommations, active les quatre USB commutables et règle les trois voies de chauffage. Des états d’alimentation peuvent être prévus au démarrage et à l’arrêt de la session.

Accès et éclairage : le Wi-Fi 6E sur les bandes 2.4, 5 et 6GHz complète l’Ethernet pour une commande à distance. DARK supprime les émissions lumineuses des voyants ; GHOST fournit une connexion sans fil pour certains appareils PrimaLuceLab compatibles, sans les étendre à tous les accessoires USB.

Installation mécanique et choix de cette version

Installation mécanique : ses 1.2kg et son châssis en aluminium PLUS permettent une intégration avec des platines ou colliers compatibles par filetages M5/M6. Le schéma coté et l’accès aux prises restent à vérifier avant de choisir l’emplacement définitif sur le tube.

Usage privilégié : acquisition automatisée avec plusieurs logiciels sous Windows et stockage local accru. Le choix entre les quatre EAGLE6 dépend surtout des besoins en puissance de calcul, mémoire et capacité de stockage ; la présence des fonctions de supervision ne suffit pas à départager les variantes.
