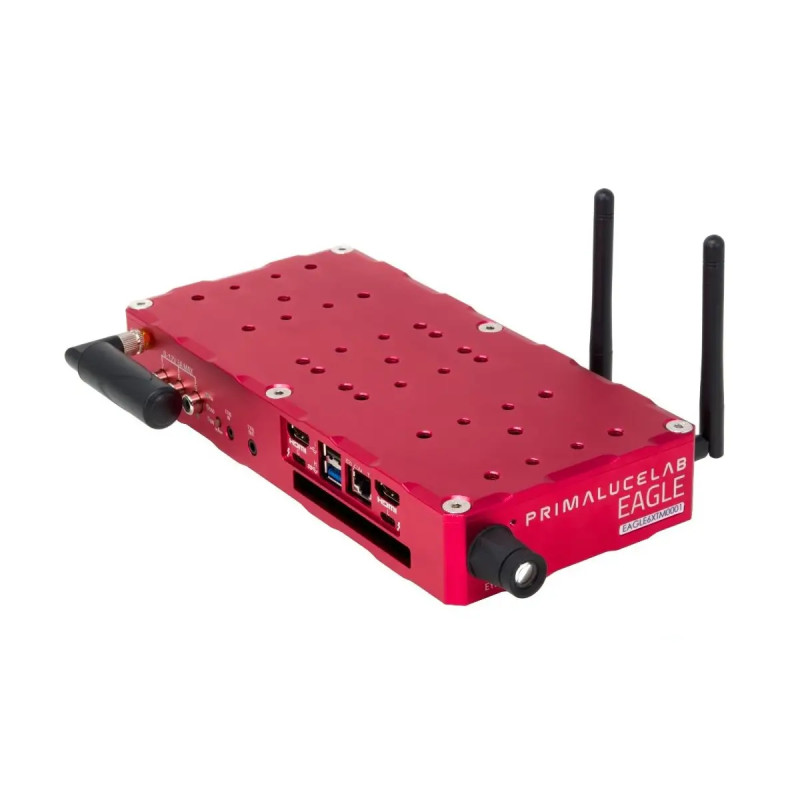

Boîtier EAGLE6 XTM PrimaLuceLab

Un véritable ordinateur Windows intégré au télescope

EAGLE6 XTM est la déclinaison destinée aux charges de travail importantes : un PC Windows 11 Enterprise intégré au télescope, associé à des interfaces USB et à une distribution électrique pilotable. Les applications astronomiques restent celles choisies par l’utilisateur, à condition de disposer de pilotes Windows compatibles.

Configuration de calcul : La version XTM associe un Core i7 de 13e génération à 12 cœurs (TDP 28W), 32Go de RAM DDR4 à 3200MHz et un SSD NVMe industriel de 2To. Cette capacité intéresse les configurations exécutant plusieurs logiciels et manipulant de gros fichiers d’acquisition sans dépendre immédiatement d’un disque externe.

Connectique USB et réduction des câbles mobiles

Dix ports USB servent à raccorder les caméras, le guidage, la monture et les périphériques de mise au point. Le boîtier propose 3 USB 3.2, 2 USB4/Thunderbolt 4 en USB-C et 5 USB 2.0, soit dix ports. Les liaisons Thunderbolt 4 atteignent 40Gb/s avec un périphérique adapté ; quatre des USB 2.0 peuvent être désactivés puis redémarrés depuis EAGLE Manager X.

Gestion des gros fichiers : les prises Thunderbolt 4 permettent de relier un SSD externe ou d’autres équipements compatibles à haut débit. Le SSD interne de 2To réduit déjà le recours à des supports externes, mais le câblage des périphériques reste à sécuriser lors du basculement au méridien.

Sept sorties électriques et commande des résistances antibuée

Sept sorties organisées autour du télescope : quatre voies fixes 12V commutables alimentent les accessoires prévus pour cette tension. Le système de contrôle électrique évite de tout alimenter en permanence ; vérifier les consommations de pointe des accessoires et le dimensionnement de la source principale.

Chauffage des optiques : les trois voies variables 0–12V pilotent les résistances séparément, sans répartiteur additionnel dédié. Pour les longues sessions automatisées, l’accessoire ECCO peut ajouter une régulation selon les conditions mesurées, mais il ne fait pas partie du boîtier livré.

Pilotage à distance, LOM et fonctions Observatory Actions

Démarrage depuis le réseau de gestion : Lights-Out Management dispose de son interface Ethernet dédiée et permet des actions sur l’ordinateur et les ports même avant le lancement de Windows. L’utilisation en observatoire distant suppose un réseau accessible et des procédures de sécurité indépendantes du XTM.

Interface avec les commandes de l’observatoire : les ports CTRL IN et CTRL OUT permettent de faire interagir le XTM avec des contacts et entrées de commande compatibles. Un relais externe peut ainsi déclencher une action prédéfinie, mais le fonctionnement d’une coupole ou d’une monture dépend de son propre matériel.

Capteurs embarqués et suivi des conditions de prise de vue

État du site et pointage : l’EAGLE6 XTM comporte GPS, inclinomètre et capteur EYE de luminosité du ciel sur 5° autour de la direction observée. Ces mesures aident à documenter la session ; aucune ne remplace les capteurs de pluie, de vent ou les sécurités météo d’un observatoire.

Détection des mouvements non désirés : Motion Detector sert à signaler des perturbations pendant la capture, par exemple lorsqu’une rafale secoue le tube. L’exploitation du signal par le programme de prise de vue doit être configurée ; il ne s’agit pas d’une correction mécanique automatique.

EAGLE Manager X, Wi-Fi et modes de fonctionnement

Supervision de nombreux équipements : dans EAGLE Manager X, chaque sortie électrique et USB commutable peut être identifiée, surveillée ou pilotée selon des routines de démarrage et d’arrêt. Cette supervision est particulièrement utile lorsque plusieurs caméras et accessoires restent montés en permanence.

Réseau et services intégrés : Wi-Fi 6E sur 2.4, 5 et 6GHz, connexion Ethernet, mode DARK pour supprimer les voyants et mode GHOST pour certains périphériques PrimaLuceLab. GHOST ne transforme pas tous les périphériques USB en accessoires Wi-Fi ; la liste de compatibilité reste spécifique.

Installation mécanique et choix de cette version

Intégration sur instrument : le XTM pèse 1.2kg, dans un boîtier aluminium PLUS doté de filetages M5/M6. Les vues constructeur permettent de préparer les fixations et de ne pas obstruer la connectique sur une configuration instrumentale permanente.

Usage privilégié : observatoire équipé de plusieurs logiciels et applications gourmandes en mémoire ou en stockage. Le choix entre les quatre EAGLE6 dépend surtout des besoins en puissance de calcul, mémoire et capacité de stockage ; la présence des fonctions de supervision ne suffit pas à départager les variantes.
