Caméra ZWO ASI174MM (capteur monochrome)

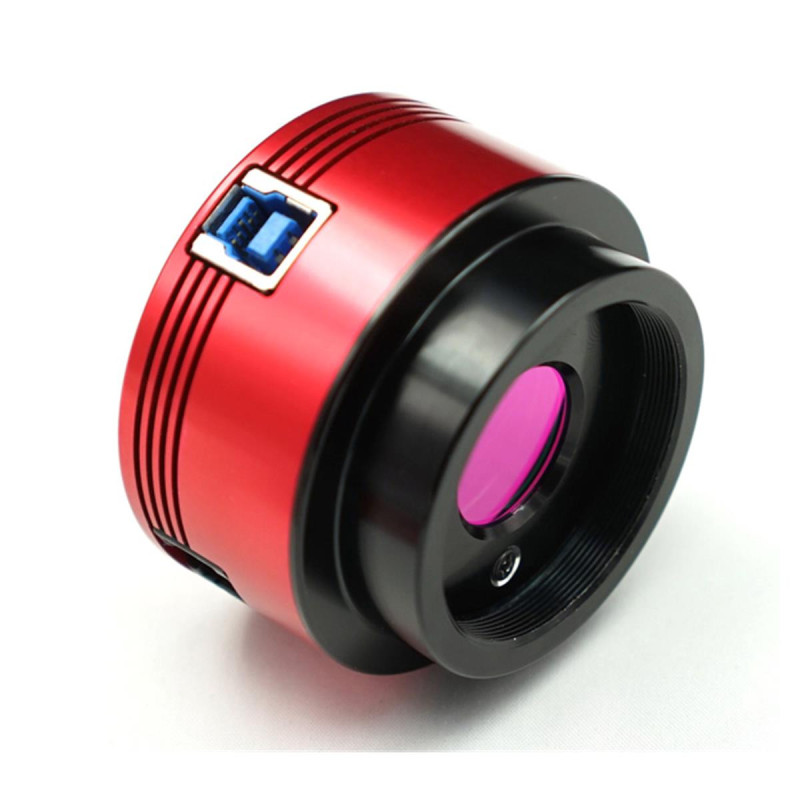

Caméra monochrome ZWO ASI174MM

( Code : ZWASI174MM )

Caméra haute performance pour le planétaire et l'autoguidage

Capteur CMOS monochrome IMX174 (2.3 Millions de pixels)
Taille pixel : 5.86µ
Résolution : 1936 x 1216px / 11.34mm x 7.12mm
Surface : 80.80mm²
Entrée coulant 50.8mm ou filetage M42 femelle

650,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Suzhou ZWO Co., Ltd., Peninsula Life Plaza, Moon bay road 6, SuZhou Industrial Park, 215123 Suzhou (CHINE) - www.zwoastro.com

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la caméra ZWO ASI174MM (monochrome)

La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'Astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI174MM est équipé d'un capteur monochrome au format 1/1.2" de 2.1 millions de pixels (1936 x 1096px) dont l'usage est particulièrement destiné à l'imagerie planétaire, lunaire et à l'autoguidage.

En planétaire, elle permet d'obtenir une résolution de 1936 x 1216px à la vitesse de 128 images/seconde, avec une profondeur de 12bits. La vitesse d'acquisition atteint 740 images/seconde en résolution 320 x 240px à 10bits. Pour l'autoguidage, la caméra est équipée d'un port au standard ST4.

L'ASI174MM possède un adaptateur pour coulant 2" (50.8mm). Un convertisseur mécanique M42 vers 31.75mm mâle est livré, ainsi qu'un cordon USB de 2m de longueur et un cordon d'autoguidage ST4.

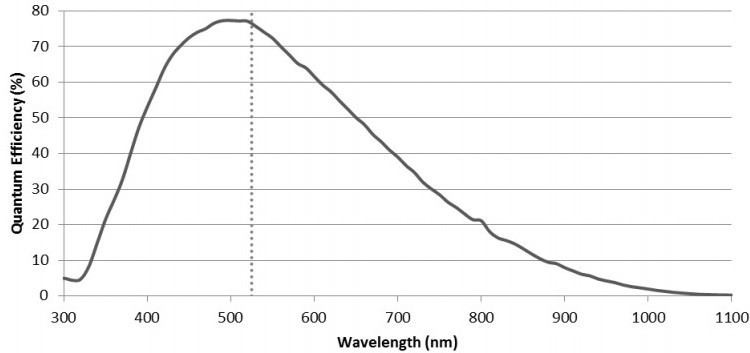

Courbe des longueurs d'onde

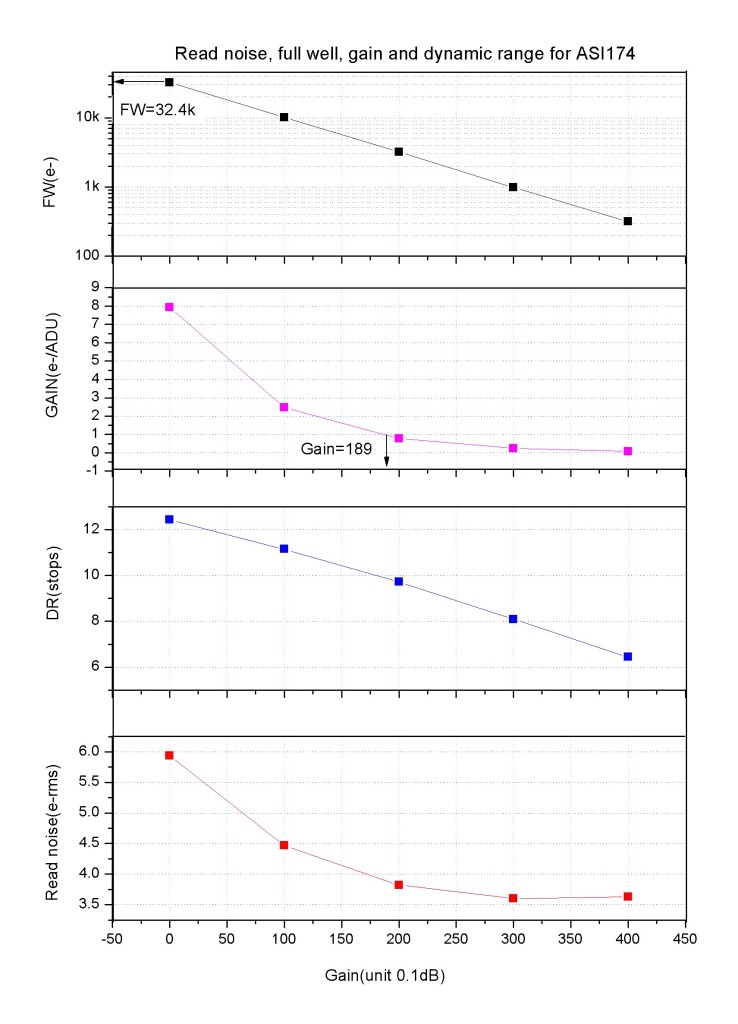

Bruit de lecture

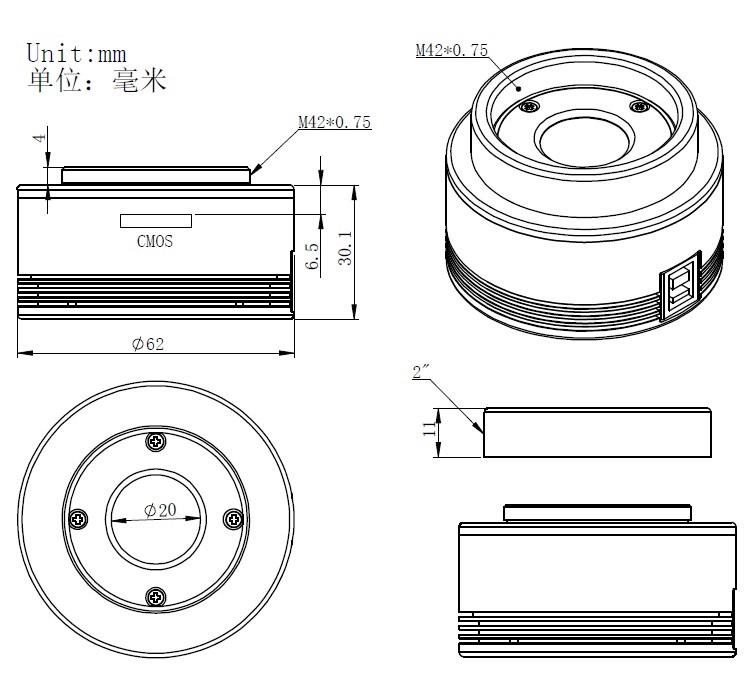

Schéma technique

Logiciels

Les pilotes, le logiciel d'acquisition et le mode d'emploi (en anglais) sont disponibles en téléchargement sur le site internet de ZWO Software ZWO. L'ASI174MM est compatible avec Windows, Linux, Arm-linux, Mac OSX. Un pilote ASCOM est disponible. Toutefois, il nécessite l'installation préalable du SDK (Software Development Kit) de ZWO, librement téléchargeable sur leur site.

Pour l'acquisition de vidéos planétaires, le logiciel FireCapture, proposé gratuitement par Torsten Edelmann, prend en charge nativement les caméras ZWO.

Modèle	ZWO ASI174MM
Capteur
Type	CMOS monochrome
Capteur	CMOS IMX174
Format	1/1.2"
Résolution	1936 x 1216px (2.35 millions de pixels)
Taille du pixel	5.86µ
Surface	80.80mm² (11.34mm x 7.12mm)
Pleine capacité de Charge (FWC)	32 000 e-
Pic de sensibilité (QE peak)	78%
Gamme dynamique	12/10 bits
Temps de pose	32µs à 1000s
Cadence d'images	12 bits : 1936x1216@128img/s, 640x480@309img/s, 320x240@577img/s 10 bits : 1936x1216@164img/s, 640x480@397img/s, 320x240@740img/s
Bruit de lecture	3.5e- (gain @30dB)
Transfert/connectique	USB 3.0
Mécanique
Montage objectif	Monture M42x0.75 ou coulant 50.8mm
Back focus	6.5mm (Distance capteur/entrée caméra)
Dimensions (dia. x H)	62mm x 36mm
Poids	140g
Temp. maxi (fonction)	-5°C à 45°C
Temp. maxi (stockage)	-20°C à 60°C
Humidité maxi (fonction)	20% à 80%
Humidité maxi (stockage)	20% à 95%

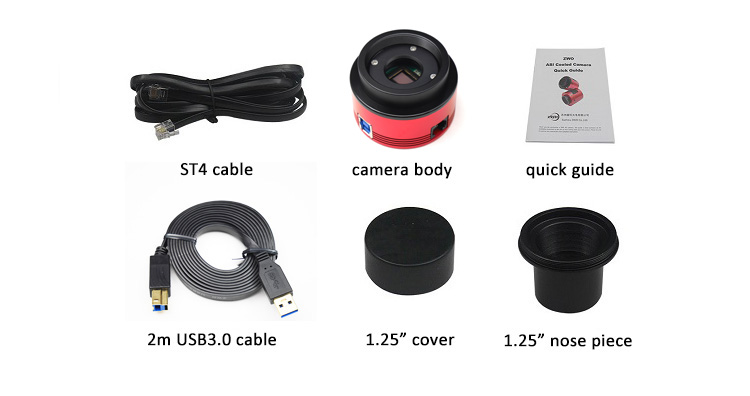

Chaque caméra comprend :

1 caméra ZWO ASI174MM monochrome (avec coulant 50.8mm mâle)
1 adaptateur filetage M42 mâle vers coulant 1.25"
1 cordon USB
1 cordon d'autoguidage

FOIRE AUX QUESTIONS

Puis-je utiliser la caméra ZWO ASI174MM avec un télescope déjà équipé d'un porte-oculaire 31.75 mm ?

Oui, la caméra ZWO ASI174MM est livrée avec un adaptateur mécanique M42 vers 31.75 mm mâle qui permet de la monter sur un porte-oculaire standard 1.25". Cela facilite son intégration sur la plupart des télescopes sans nécessiter d'accessoires supplémentaires. Il faut cependant vérifier que la distance de backfocus de 6.5 mm (distance entre le capteur et l'entrée de la caméra) est compatible avec votre configuration optique pour éviter tout problème de mise au point.

Pourquoi privilégier une caméra monochrome comme l'ASI174MM pour l'imagerie planétaire ?

Le capteur monochrome de l'ASI174MM n'a pas de filtre couleur intégré, ce qui lui permet de capter plus de lumière à chaque pixel et d'offrir une meilleure résolution que les caméras couleur. En planétaire, cela se traduit par des images plus détaillées et un meilleur contraste. En revanche, pour obtenir des images en couleur, il faut utiliser des filtres séparés (RVB) et recomposer l'image en post-traitement, ce qui demande plus de temps et de matériel.

La caméra est-elle adaptée pour l'autoguidage et comment la connecter ?

Oui, l'ASI174MM est parfaitement adaptée à l'autoguidage grâce à son port ST4 dédié. Ce port permet de connecter directement la caméra à la monture via un câble d'autoguidage, assurant ainsi un suivi précis lors des longues poses en astrophotographie. Le faible bruit de lecture et la sensibilité du capteur facilitent la détection d'étoiles guides faibles, même dans des conditions de ciel moyen.

Quelle est la limite de la cadence d'images de cette caméra et que signifie cela en pratique ?

À pleine résolution (1936 x 1216 pixels), la caméra peut atteindre jusqu'à 128 images par seconde en 12 bits, ce qui est très rapide pour une caméra astronomique. Cela permet de capturer un grand nombre d'images en peu de temps, idéal pour le planétaire où la turbulence atmosphérique peut flouter les détails. En sélectionnant des résolutions plus faibles, la cadence peut monter jusqu'à 740 images par seconde, pratique pour l'autoguidage ou l'imagerie très rapide. En revanche, ces cadences élevées génèrent beaucoup de données et nécessitent un ordinateur performant et une connexion USB 3.0.

Quels sont les compromis à considérer entre la taille des pixels et la résolution de cette caméra ?

Avec une taille de pixel de 5.86 µm, l'ASI174MM offre un bon compromis entre sensibilité et résolution. Des pixels plus petits permettent d'atteindre une résolution spatiale élevée, capturant finement les détails planétaires. Toutefois, ils collectent moins de photons individuellement, ce qui peut diminuer la qualité en conditions de faible lumière. Avec 2,3 millions de pixels sur une surface de 11.34 x 7.12 mm, cette caméra est optimisée pour les télescopes de taille modérée et les focales moyennes à longues. Pour des instruments très rapides ou des très longues focales, il faudra vérifier l'échantillonnage afin d'éviter la sous-échantillonnage (perte de détails) ou le sur-échantillonnage (images bruitées).
