Plateau rapide FQR-1 Takahashi tous chercheurs (sauf 11x70)

Tout savoir sur le plateau rapide FQR-1 pour chercheur Takahashi

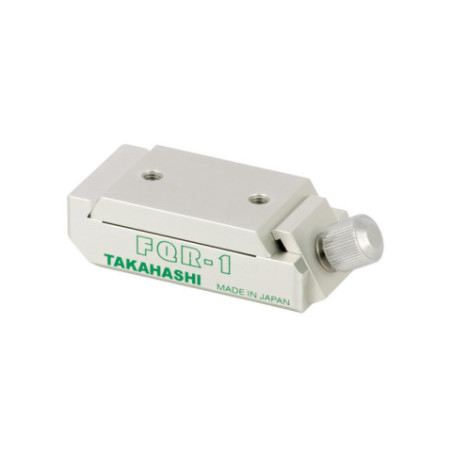

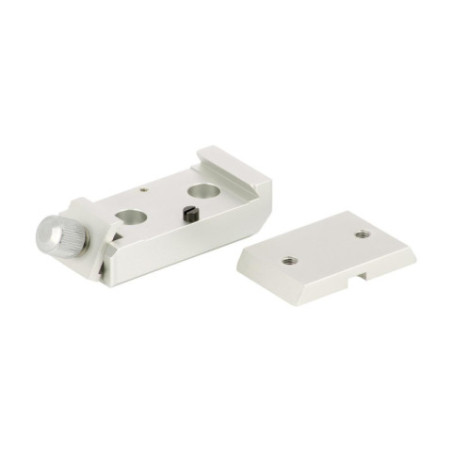

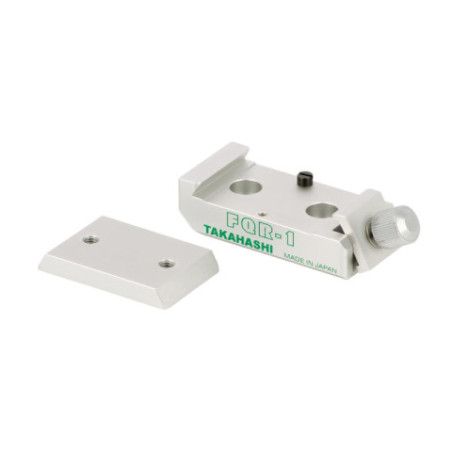

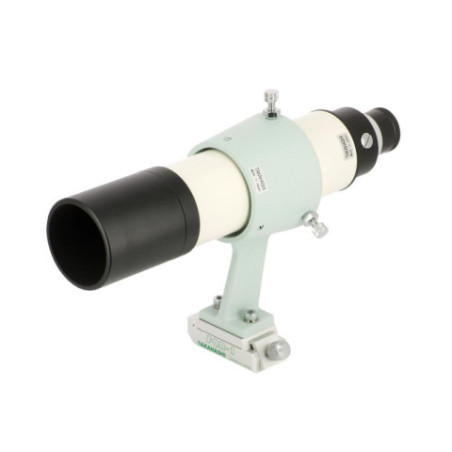

Le plateau rapide FQR-1 s'intercale entre le tube optique et le support de chercheur. Il permet de démonter et de remonter facilement le chercheur sans avoir à dévisser systématiquement le support. Le FQR-1 accepte les bases de chercheur pour 6x30 et 7x50 ; il n'est pas compatible avec l'ancien chercheur 11x70.

Selon l'instrument sur lequel il est monté, le plateau doit être orienté dans un sens ou dans l'autre (vis de serrage à droite ou vis de serrage à gauche). Ce changement de sens doit s'accompagner d'une inversion de la petite butée de sécurité noire.

Le plateau rapide FQR-1 Takahashi est livré avec 2 vis M5x12 et des rondelles. ATTENTION ! La longueur des vis de fixation est importante. Ne jamais utiliser de vis de longueur supérieure à 12 mm, au risque d'endommager gravement le système de mise au point de l'instrument.

Compatibilité

Les listes suivantes indiquent les types de montage (montage standard ou montage inversé) ainsi que les incompatibilités.

Montage standard : FS-60CB, FS-60Q, FC-76DCU, FC-76DS, FC-100DC, FC-100DF, FC-100DZ, TSA-120, TOA-130NS, TOA-130NFB, TOA-150B, FSQ-85EDX, FSQ-106EDX4, Epsilon-130D, Epsilon-160ED, Epsilon-180ED, FS-102, FS-128N, FS-128S, FS-152, FSQ-106, TOA-130S, TOA-130F, MT-100.

Montage inversé : FOA-60, FOA-60Q, FS-60C, FS-78, FS-78C, SKY90.

Pas de montage possible : Mewlon-180, Mewlon-210, Mewlon-250, Mewlon-300, CCA-250, FS-128, BRC-250, MT-200, MT-250, Epsilon-200, Epsilon-250.
