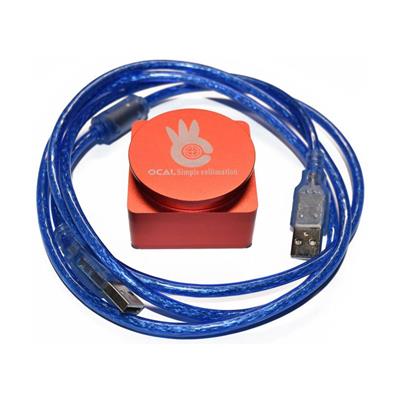

Collimateur électronique Ocal 4.0

( Code : OL-OCAL-4.0 )

Caméra et logiciel pour réaliser la collimation des Newton/SCT

Pilotage en USB sur n'importe quel PC (windows)
Adaptateur OTG pour contrôle via votre tablette ou smartphone (Androïd)
Connexion avec filetage M42x0.75 femelle + adaptateurs
Version 4 disposant de plusieurs améliorations
Prix plus bas que la version 3.0 MAX

279,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : Anhui ChaoXing Education Technology, Innovation Industrial Park Phase 1, 800 Wangjiang West Road, Hefei City, Anhui (CHINE)

Personne responsable : Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

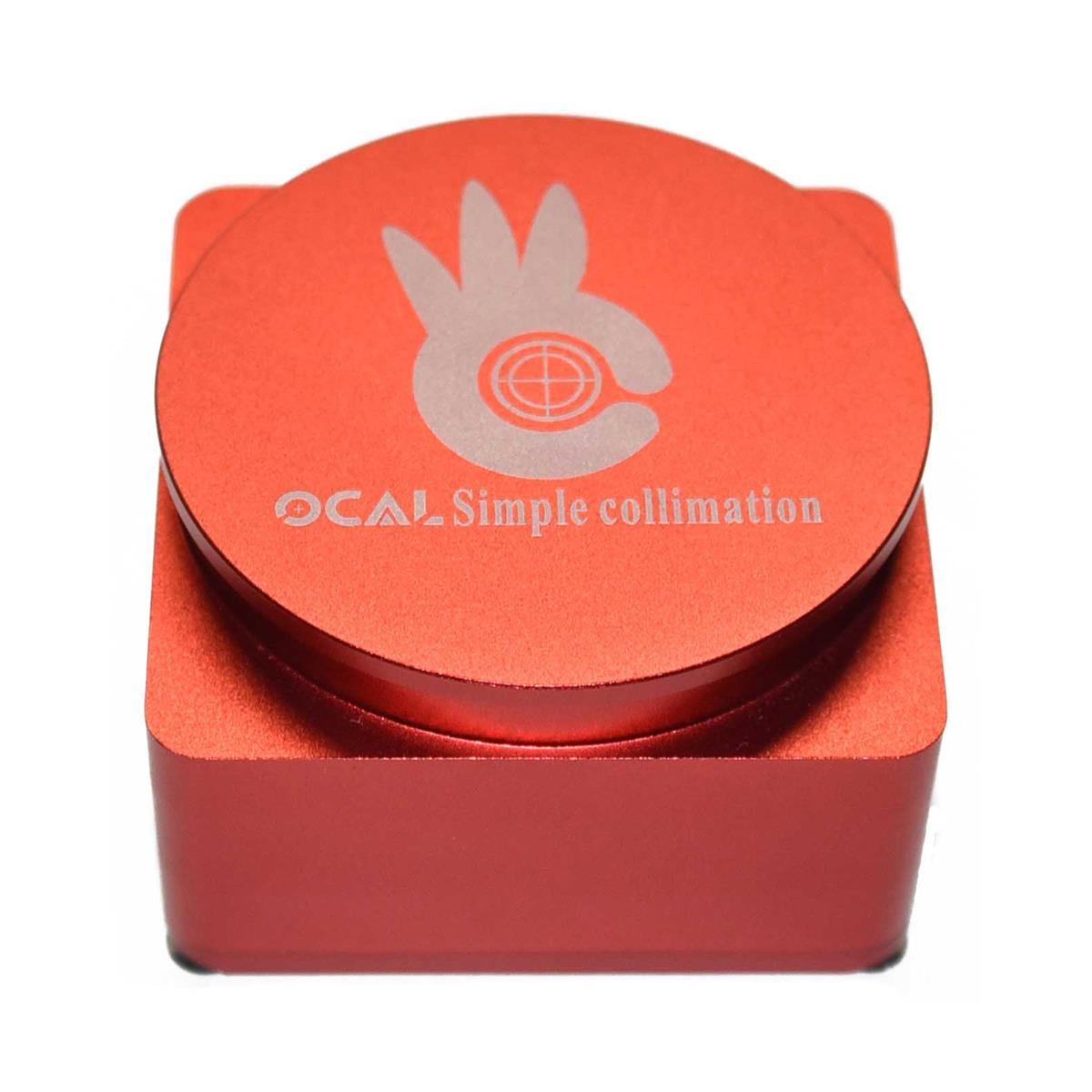

Tout savoir sur le collimateur électronique OCAL 4.0

La collimation est une étape cruciale pour obtenir une belle image en observation visuelle ou lors de séances d'astrophotographie. Elle consiste à régler les 2 miroirs d'un télescope type Cassegrain ou Newton. C'est une opération qui peut se faire simplement sur une étoile brillante à fort grossissement ou à l'aide d'un outil mécanique. La marque chinoise Ocal propose une assistance électronique pour cette tâche (il existe habituellement les outils type Cheshire, oculaire de collimation... : sans électronique). Le collimateur électronique Ocal est la combinaison d'une caméra et d'un logiciel permettant d'aider les débutants pour obtenir une bonne collimation.

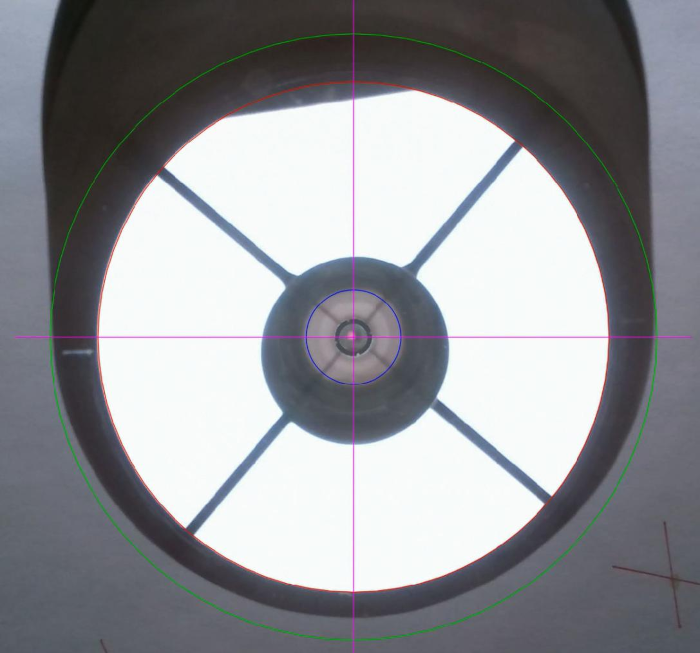

Visualisation de l'aide du logiciel Ocal sur un Newton

L'utilisation de l'Ocal est simple, il faut dans un premier temps étalonner divers cercles concentriques représentants l'image formée à la sortie du porte-oculaire par votre instrument. Un premier cercle indique l'entrée du porte-oculaire qu'il faut positionner géométriquement. Ensuite un cercle (vert ici) représente le miroir secondaire et à l'intérieur de celui-ci un autre cercle (rouge) indique l'image du primaire. Le cercle bleu est ici l'entrée du porte-oculaire avec la caméra Ocal au milieu. On régle d'abord le miroir secondaire puis le miroir primaire pour avoir au final un alignement de tous les éléments. Le tout prend moins de 5min avec l'habitude. Entraînez vous de jour dans les premiers temps; vous pouvez aussi ajouter une feuille blanche à l'opposé du porte-oculaire pour mieux visualiser chaque surface réfléchissante.

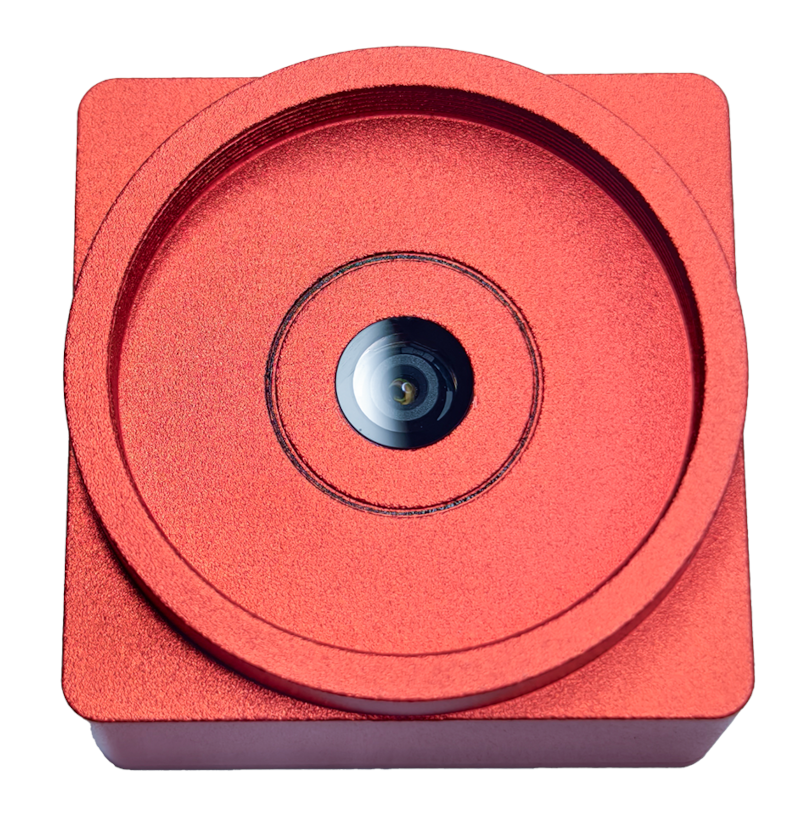

La fixation par filetage M42 permet d'éviter les erreurs de tilt, le capteur est alors perpendiculaire à l'axe optique. L'Ocal est un plus très appréciable sur les très grands Dobsons où il est délicat d'être derrière l'oculaire tout en réglant à bout de bras les vis de collimation. Tout est ainsi visualisable sur un écran grâce au collimateur électronique Ocal. Dernier point : chaque Ocal 4.0 est réglé en usine au niveau du tilt (compensation du défaut d'orthogonalité du capteur par un "tilt" des lentilles) ce qui permet d'obtenir une plus grande précision de la mesure.

TRES IMPORTANT : Chaque capteur, dans chaque caméra, dispose d'une position très précise, il faut la renseigner au moment de la première ouverture du logiciel. Ouvrez le fichier excel présent avec les drivers qui comprend le numéro de série de votre Ocal... et la position précise du centre du capteur. Insérez alors la ligne de coordonnées dans le logiciel. Téléchargement du fichier et du logiciel sur le site d'OCAL. Compatible Windows ou Android.

Les avantages de la version 4.0 :

Légère réduction de l'ouverture
Clarté de l'image augmentée - Capteur de meilleure qualité et pixels plus grands
Plus grande résistance au choc que la version 3.0 MAX
Marquage du cercle modifié pour plus de lisibilité
Prix diminué pour le rendre plus accessible

Avec l'adaptateur OTG il est possible d'utiliser l'OCAL directement sur votre téléphone ou tablette sous Androïd !

Poids (sans capuchon et câble) : 90g

Tableaux de caractéristiques des collimateurs OCAL :

Modèle	Couleur	Ouverture	Clarté	Qualité d'image	Précision
2.0	Rouge	Petite	Ordinaire	Ordinaire	Ordinaire
3.0	Vert	Grande	Ordinaire	Ordinaire	Ordinaire
3.0 MAX	Bleu-Vert	Grande	Ordinaire	Ordinaire	Elevée
4.0	Rouge	Moyenne	Elevée	Elevée	Elevée

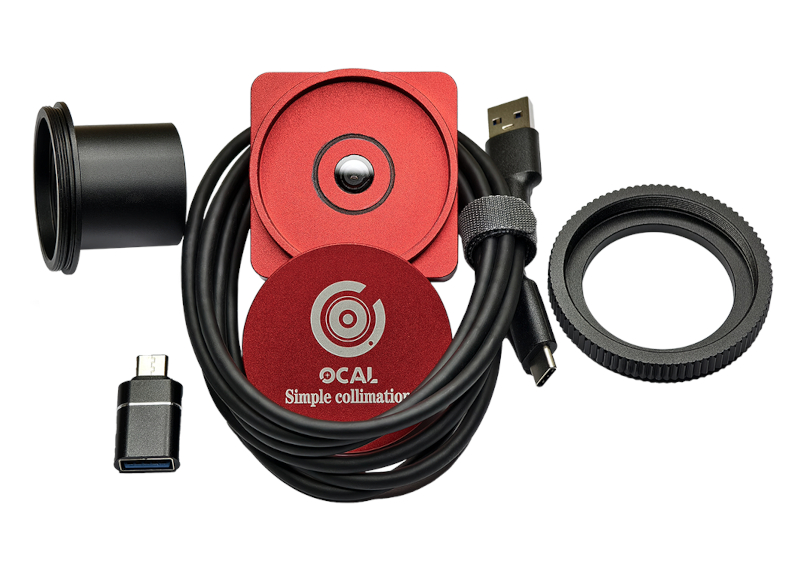

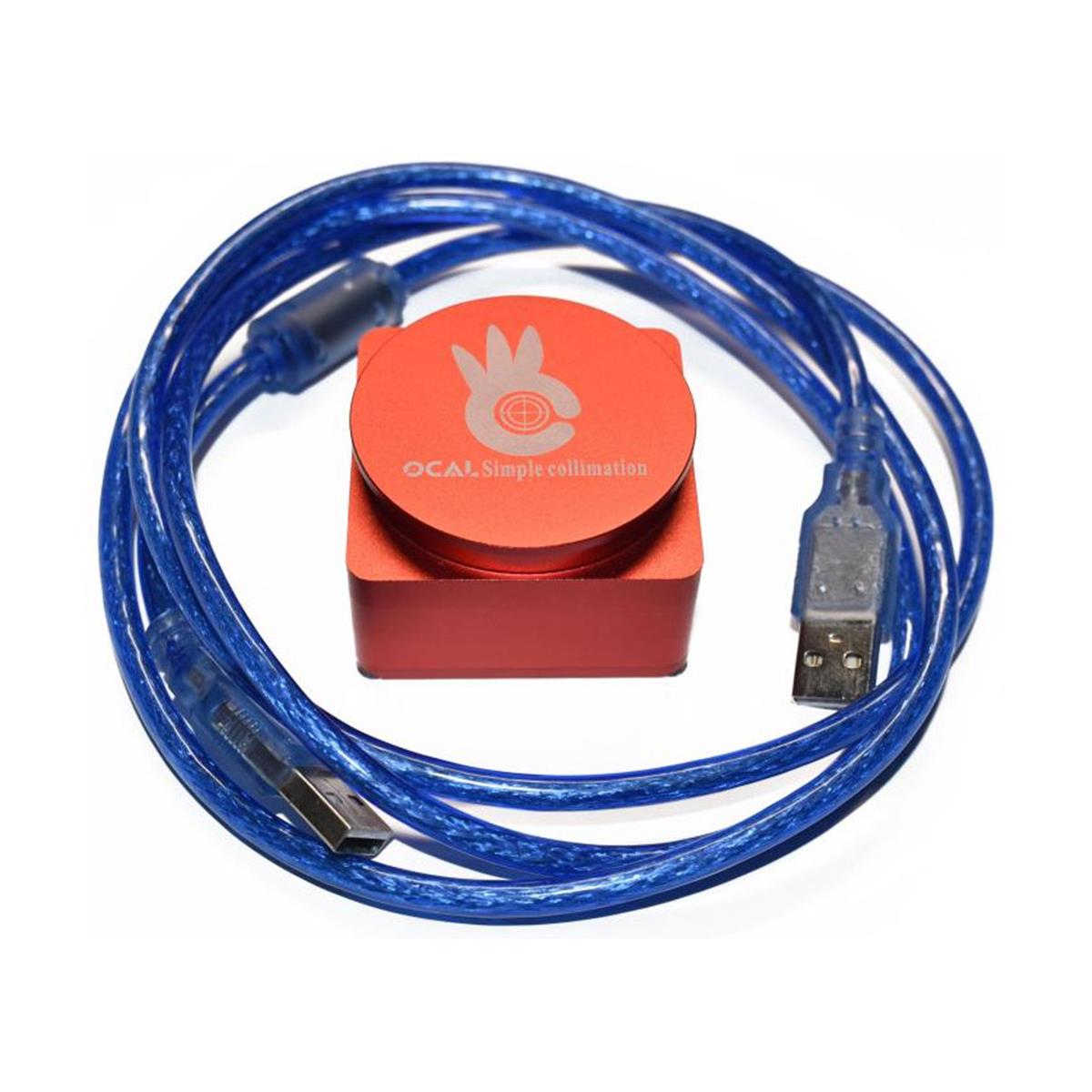

1x Caméra OCAL 4.0
1x Câble USB (1.5m)
1x Filetage femelle M42x0.75
1x Adaptateur OTG pour contrôle via votre tablette ou smartphone (Androïd)
1x Adaptateur T2->M48
1x Nez 31.75mm
1x Capot de protection

FOIRE AUX QUESTIONS

Comment le collimateur électronique Ocal 4.0 améliore-t-il la précision de la collimation par rapport aux outils traditionnels ?

Le collimateur électronique Ocal 4.0 utilise une caméra et un logiciel pour afficher en temps réel l'alignement des miroirs primaire et secondaire via des cercles concentriques précis. Contrairement aux outils mécaniques classiques (Cheshire, oculaire de collimation), il élimine les erreurs d'interprétation visuelle et permet un réglage plus fin, surtout sur des instruments complexes comme les grands Dobsons. La fixation par filetage M42 garantit que le capteur est parfaitement perpendiculaire à l'axe optique, évitant ainsi le tilt et offrant une précision accrue. Cette méthode réduit aussi le temps de réglage à moins de 5 minutes avec un peu d'entraînement.

Puis-je utiliser l'Ocal 4.0 avec une tablette ou un smartphone Android ?

Oui, l'Ocal 4.0 est fourni avec un adaptateur OTG permettant de le connecter directement à une tablette ou un smartphone Android. Le pilotage se fait via une application dédiée compatible avec ces appareils, ce qui offre une grande mobilité et évite d'avoir un ordinateur portable sur le terrain. Cette fonctionnalité est particulièrement utile pour les utilisateurs qui veulent observer ou collimater dans des endroits où transporter un PC est moins pratique.

Pourquoi la collimation est-elle particulièrement délicate sur les grands Dobsons, et comment l'Ocal 4.0 aide-t-il dans ce cas ?

Les grands Dobsons ont souvent un foyer situé à plusieurs dizaines de centimètres du porte-oculaire, ce qui complique l'accès physique derrière l'oculaire pour ajuster les vis de collimation. De plus, leur poids important rend les réglages à bout de bras fatigants et moins précis. L'Ocal 4.0, en affichant en temps réel l'alignement sur un écran, permet de voir clairement les ajustements sans devoir se contorsionner ou deviner visuellement. Cela facilite grandement la collimation rapide, précise et confortable même sur ces instruments encombrants.

Quelles sont les limites d'utilisation du collimateur Ocal 4.0 en termes de types de télescopes ?

L'Ocal 4.0 est conçu principalement pour les télescopes Newton et Schmidt-Cassegrain, qui nécessitent un alignement précis des miroirs primaire et secondaire. Il n'est pas adapté aux lunettes astronomiques ni aux télescopes à optique réfractive, car ces instruments ne possèdent pas de miroirs à collimater. Par ailleurs, bien que la caméra soit compatible avec la majorité des porte-oculaires grâce à son filetage M42, certains instruments très spécifiques ou anciens peuvent nécessiter des adaptateurs supplémentaires.

Pourquoi l'étalonnage initial du centre du capteur est-il indispensable pour l'Ocal 4.0 ?

Chaque collimateur Ocal 4.0 possède un capteur dont la position exacte du centre varie légèrement, et pour que le logiciel puisse superposer correctement les cercles de référence (miroir secondaire, primaire, entrée du porte-oculaire), il faut renseigner cette position précise lors de la première utilisation. Ce calibrage garantit que les mesures de décalage ou de tilt sont correctes et que les réglages effectués sont fidèles à la réalité optique de votre instrument. Sans cette étape, la collimation risque d’être moins précise, car le logiciel ne saurait pas exactement où se situe le centre du champ visuel.
