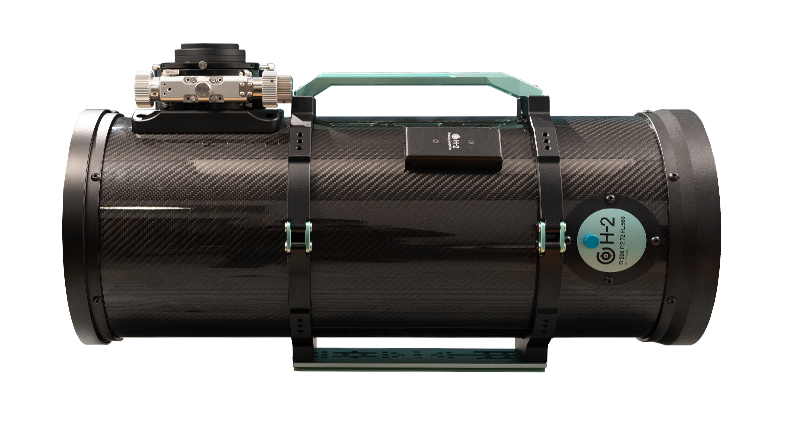

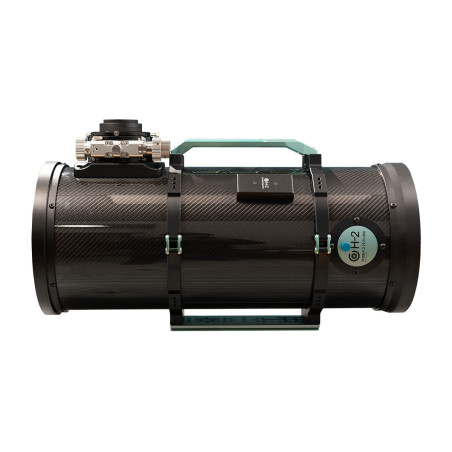

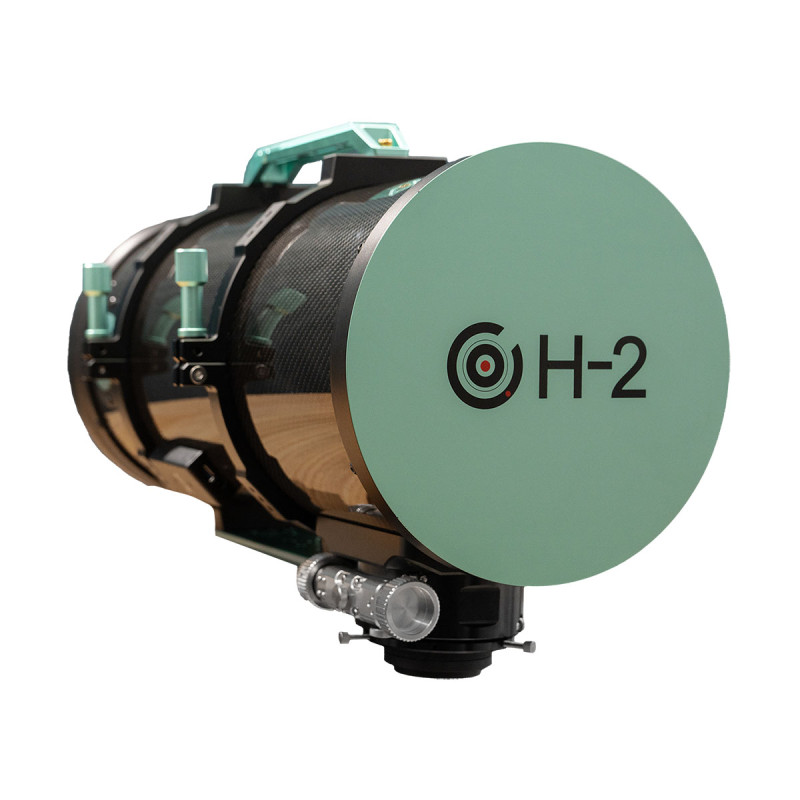

Tube optique Newton H-2 Ocal 206mm F2.72

Tout savoir sur le télescope Newton H-2 Ocal 206mm f/2.72

Ocal est une marque de la société chinoise Anhui Chaoxing Education Technology Co. Ltd (ACET) reconnue depuis plusieurs années pour son système de collimation électronique "Ocal Collimator". Connaissant bien l'utilisation des télescopes type Newton et forte de son expérience dans la fabrication de système optique de haute précision pour les professionnels, ACET a décidé en 2025 de proposer un télescope Newton pour les astronomes amateurs le "Ocal H-2".

Face à un marché dense sur l'entrée de gamme, l'idée est de proposer un Newton de grande qualité pour les astrophotographes recherchant à la fois un instrument de diamètre important. (206mm)... tout en conservant un rapport de focale très faible (inférieur à 3)... et sans atteindre le prix des lunettes apochromatiques de grands diamètres ! Ocal a décidé d'ajouter un maximum de caractéristiques à cet instrument pour en faire un télescope redoutable pour l'imagerie des plus belles nébuleuses, galaxies et amas globulaires

Vidéo de présentation du Newton Ocal H-2 206mm à f/2.72

Caractéristiques clefs :

• Optique haute qualité : Miroir primaire et secondaire en Silice fondue SiO2 à très faible coefficient de dilation thermique
• Formule optique optimisée : Miroir primaire hyperbolique et non parabolique + correcteur de coma pour une utilisation de capteur plein format 24x36
• Correcteur apochromatique : Conception à 4 lentilles dont 1 en verre Super ED à faible dispersion chromatique - Ouverture large de 56mm
• Tube en fibre de carbonne : Poids allégé et rigidité accrue
• Porte-oculaire large de 2.5" (63.5mm) : Pour accepter le correcteur de coma - Système rotatif pour plus facilement ajuster l'angle de prise de vue
• Mise au point fine :Système de type Crayford avec démultiplication 10:1 - Robuste et précise !
• Dispositif anti-buée intégré :Carte électronique interne + micro-chauffage - Détection en temps réel de la température et de l'humidité
• Ajustement fin du secondaire :Large molette de réglage pour l'orientation du miroir + marquage au centre
• Contrôle qualité poussé :Utilisation d'interféromètre + logiciels pour analyser et corriger la qualité des miroirs

Qualité optique haut de gamme

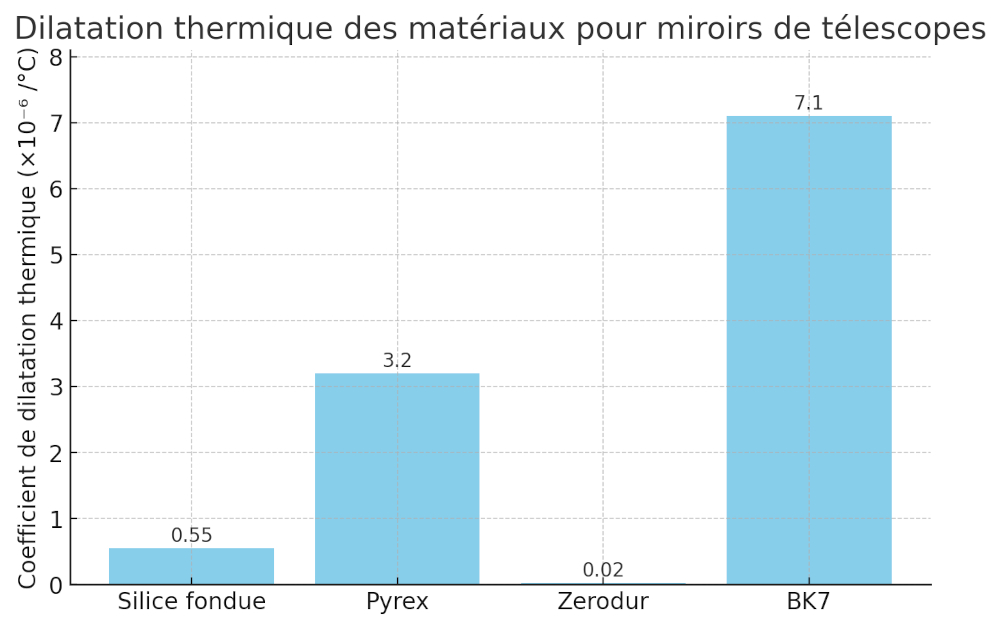

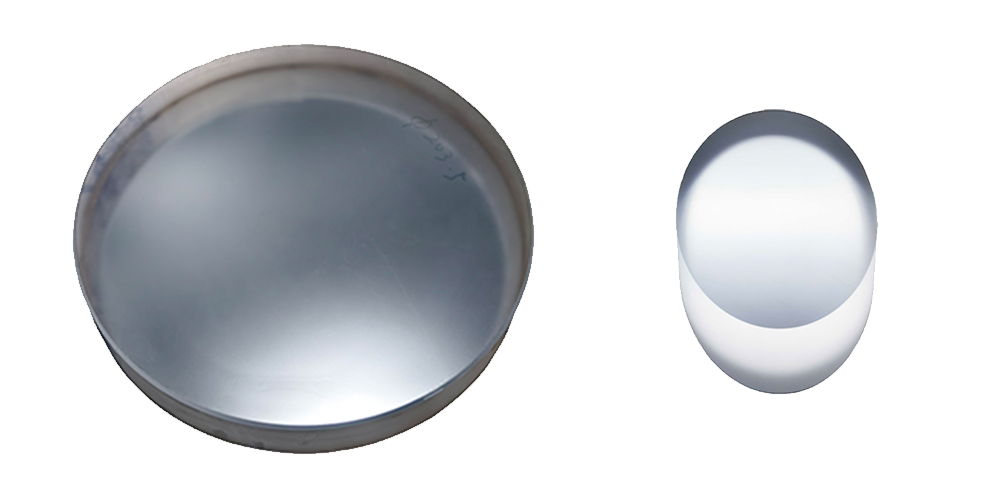

Afin de proposer un instrument aux qualités rares, Ocal a commencé par choisir un verre à très faible coefficient de dilation thermique. Les changements de température au cours d'une nuit d'observation sont en effet problématiques car ils font varier l'épaisseur du miroir ce qui conduit à des changements dans la position du foyer (point de convergence des rayons lumineux) et donc de la mise point (netteté des images). Plusieurs matériaux sont disponibles dans le commerce à des prix très variés. Ocal a choisi le "Fused Silica Glass" (verre en silice fondue - SiO2) l'un des plus chers accessibles pour les astronomes amateurs. Le ZeroDur dans le tableau plus est réservé aux professionnels. C'est ce choix qui explique principalement le prix du Newton Ocal H-2 206mm.

La stabilité thermique du SiO2 est beaucoup plus faible que les verres classiques utilisés en astronomie : le Pyrex et le BK7. Résultat : même si la température change de 10 °C, le miroir ne se déforme presque pas, donc l’image reste nette. Fabriquée à partir de SiO₂ ultra-pur, la silice fondue ne contient quasiment pas de bulles, impuretés ou stries qui pourraient diffuser la lumière. C’est idéal pour les surfaces optiques polies très fines. Très dure, elle résiste bien aux rayures et à l’abrasion ; et supporte bien l’humidité et les produits chimiques, ce qui prolonge la durée de vie du miroir.

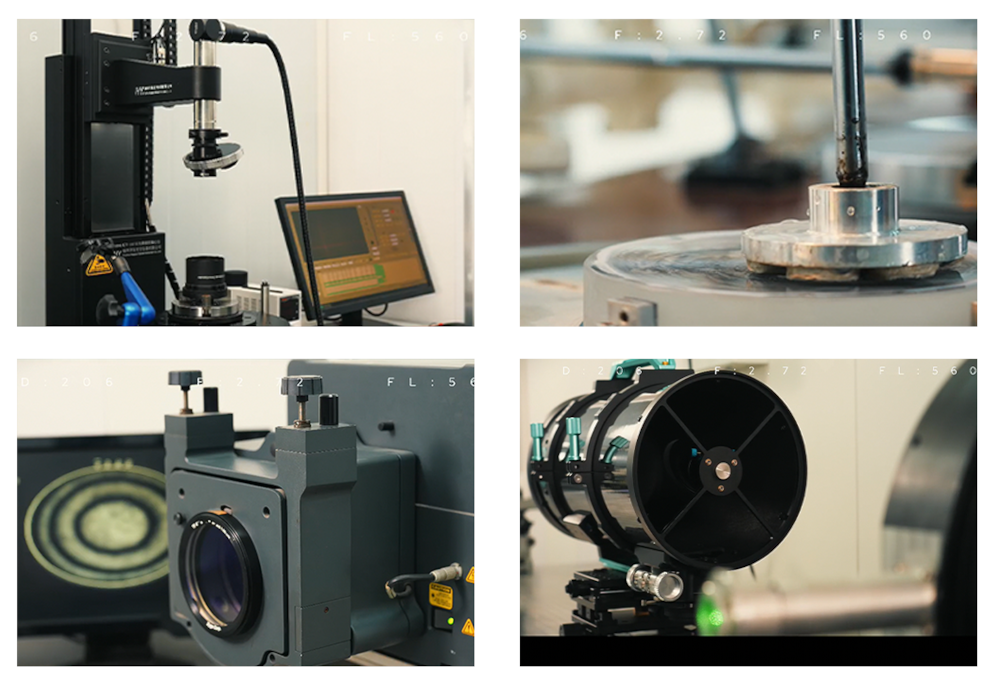

Sans un contrôle qualité fiable il est difficile de garantir de hautes performances sur un miroir. Pour se faire Ocal dispose de ses propres appareils de mesure (interferomètres) et des logiciels d'analyses pour mesurer les défauts de polissage et courbure pour ensuite arriver à un résultat optimal avant expédition.

Un rapport de focal particulièrement attractif

Pour répondre aux attentes des astronomes amateurs, Ocal a développé une conception optique très appréciable avec un Newton à f/d particulièrement rapide. Les Newtons classiques tournent autour de f/5 (f/4 au mieux pour certains) pour éviter l'apparition trop importante d'une aberration optique très génante, la coma. Les étoiles en bord de champ sont alors très allongées (en forme de comètes au lieu d'un point) ce qui rend les images inexploitables. Il faut alors cropper (couper) une partie de l'image ce qui est dommageable quand on a investi dans un grand capteur. C'est l'un des points négatifs des Newtons, leur difficle compatibilité avec le plein format.

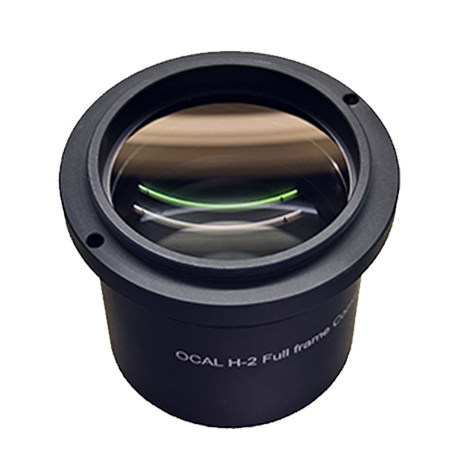

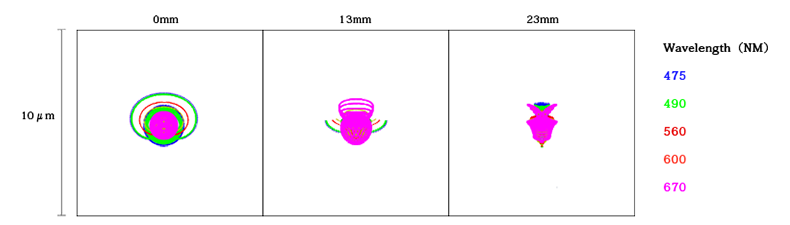

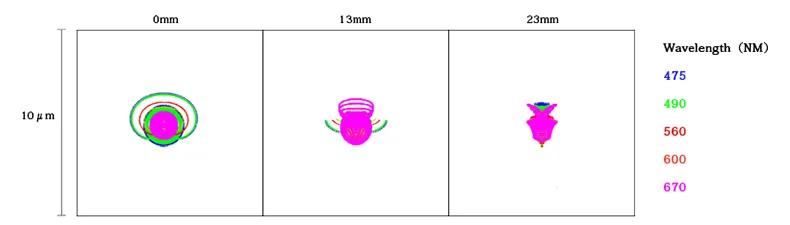

Pour se faire il faut ajouter un correcteur de coma, directement inclus avec l'Ocal Newton H-2 206mm. Mais au lieu d'un format 50.8mm (2") "classique", l'H-2 dispose d'un correcteur de 56mm de pleine ouverture. Il est possible d'apporter une correction plus importante... ce qui a permis à Ocal de concevoir un télescope à seulement f/2.75 ! Or la rapidité photographique indique que la différence entre 2 rapports f/d évolue en fonction du carrée. A temps de pose égale... un Newton à f/2.75 va ainsi collecter 3.3x plus de lumière qu'un Newton à f/5 ! De plus la réduction de la longueur focale entraîne une augmentation du champ photographique (+82%); caractéristique souvent recherchée par les astrophotographes lors de la réalisation de clichés d'objets de grandes dimensions type nébuleuses ou galaxies proches.

Au niveau mécanique le correcteur dispose d'un back focus classique de 55mm le rendant compatible avec de nombreux configurations (roue à filtres ou diviseur optique / caméra plein format). Il dispose d'une sortie M54x0.75 et d'un adaptateur M48x0.75. Ce télescope n'est pas fait pour l'observation visuelle... il ne dispose pas d'une sortie 50.8mm (2") femelle.

Conception mécanique premium

Les astrophotographes savent bien que n'importe quelle optique, aussi bonne soit-elle, ne peut s'exprimer pleinement sans une mécanique de qualité. Il est indispensable sur un astrographe que le tube optique, le système de mise au point, les supports du primaire et du secondaire soient au niveau de l'optique pour délivrer la meilleure image possible. Ocal a donc fait le choix d'un tube carbone (4mm d'épaisseur), nettement plus coûteux et difficile à concevoir, qu'un tube en aluminium pour réduire le poids et limiter les dilatations thermiques. Si le miroir en silice fondue varie peu... il faut, par cohérence, que le tube optique varie peu aussi.

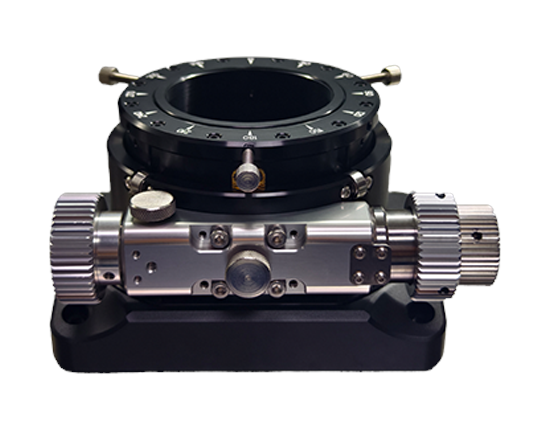

Niveau porte-oculaire comme le rapport f/d est faible, le miroir secondaire est plus grand qu'habituellement (80mm de diamètre), ce qui nécessite un modèle Crayford de 2.5" de large pour éviter d'obstruer le faisceau lumineux. Il est capable de supporter de lourdes charges (dont bien sûr, des caméras plein format). Il dispose d'une molette de mise au point fine à 10:1 pour obtenir une netteté optimale. Il est motorisable avec des systèmes comme le Sesto Senso II de PrimaLuceLab

Petit truc en plus qui intéressera de nombreux astrophotographes, le porte-oculaire Ocal est rotatif grâce à un système de roulements à billes offrant un maximum de douceur et un minimum de résistance. Une échelle d'angle est indiquée pour simplifier le cadrage de votre train d'imagerie.

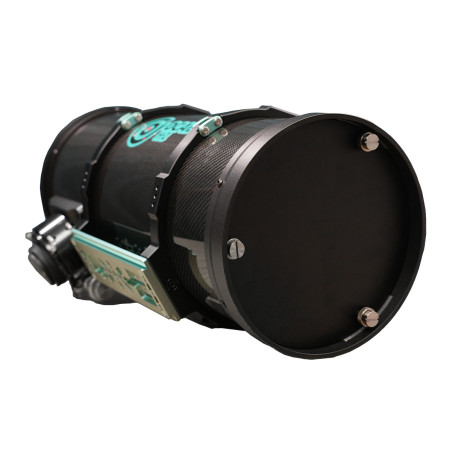

Autre point distinctif de ce télescope unique, un dispositif anti-buée intégré. Une carte éléctronique placée à l'intérieur du tube optique mesure en temps réel le taux d'humidté et la température et évite à l'aide d'un micro-chauffage le depôt de buée. Un luxe plus qu'appréciable sur un Newton et pendant une longue séance d'imagerie où la buée finit souvent par se déposer.
