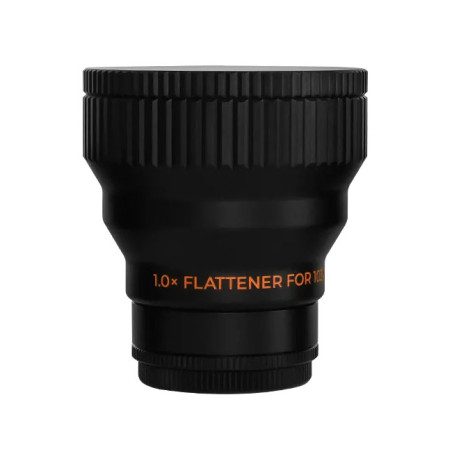

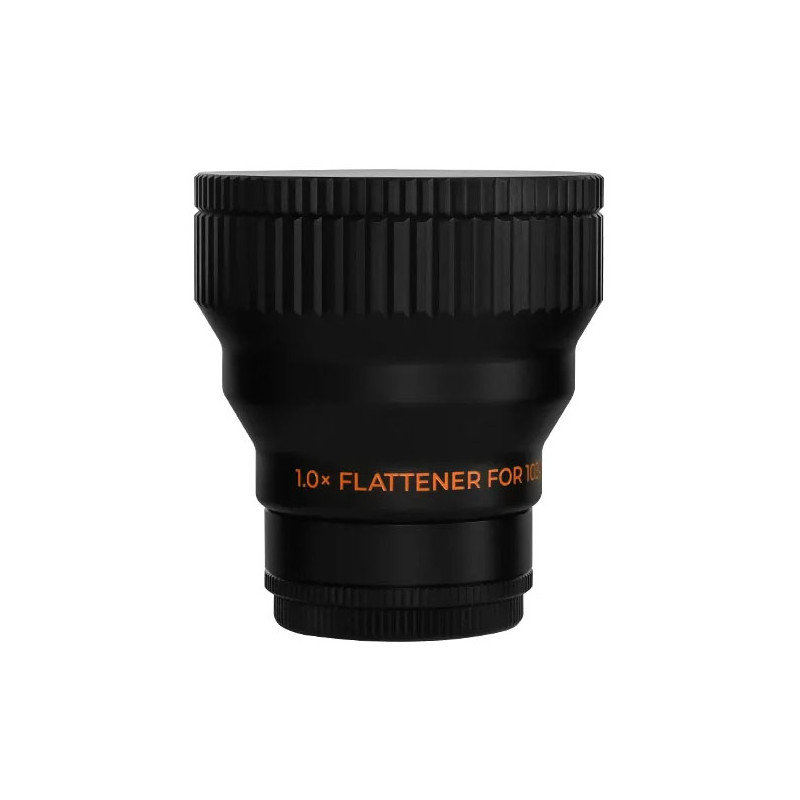

Aplanisseur de champ pour 103APO Askar

Un champ corrigé à la focale native

L’aplanisseur 1x Askar 103APO corrige la courbure de champ de la lunette de 103mm tout en préservant sa focale de 700.4mm et son rapport focal F/6.8. Il permet d’obtenir des étoiles plus régulières jusque vers les bords de l’image, particulièrement utiles en photographie grand champ avec des capteurs de grande taille.

Contrairement à un réducteur, son coefficient 1x ne modifie ni le cadrage ni l’échantillonnage à focale égale. C’est donc le correcteur adapté lorsque l’on souhaite conserver la résolution et le champ natifs du tube.

Conception optique et couverture du capteur

Sa formule optique comprend trois lentilles et fournit un cercle image corrigé de 44mm, adapté au format 24×36mm. Elle corrige la courbure de champ et la coma associées à l’utilisation photographique du 103APO.

Les diagrammes de taches (spot diagrams) permettent d’examiner le comportement des étoiles en fonction de leur position dans le champ : ils renseignent sur la correction optique, indépendamment des photographies de présentation.

Montage sur la 103APO et réglage du tirage

L’entrée du correcteur utilise un filetage M84x1 qui se raccorde au porte-oculaire de la lunette. Côté caméra, les raccords M54x0.75 et M48x0.75 donnent accès aux assemblages usuels en astrophotographie.

Le tirage à respecter est de 55mm mesurés depuis la base du filetage mâle M48 jusqu’au plan du capteur. Les bagues, tiroirs à filtres et autres accessoires insérés dans le train d’imagerie doivent être comptabilisés dans cette distance. Un filetage interne M48x0.75 permet le montage d’un filtre 2 pouces.

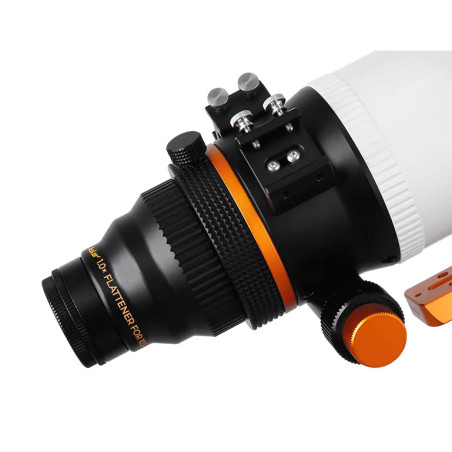

Le montage est illustré ci-dessous pour distinguer les éléments qui se vissent à l’instrument de ceux destinés au raccordement de la caméra.

Construction et protection

Le corps métallique usiné CNC est fourni avec des bouchons filetés à ses deux extrémités, afin de protéger les surfaces optiques pendant le transport ou le stockage. Sa masse de 0.58kg doit être intégrée au calcul de charge et d’équilibrage de l’ensemble photographique.
