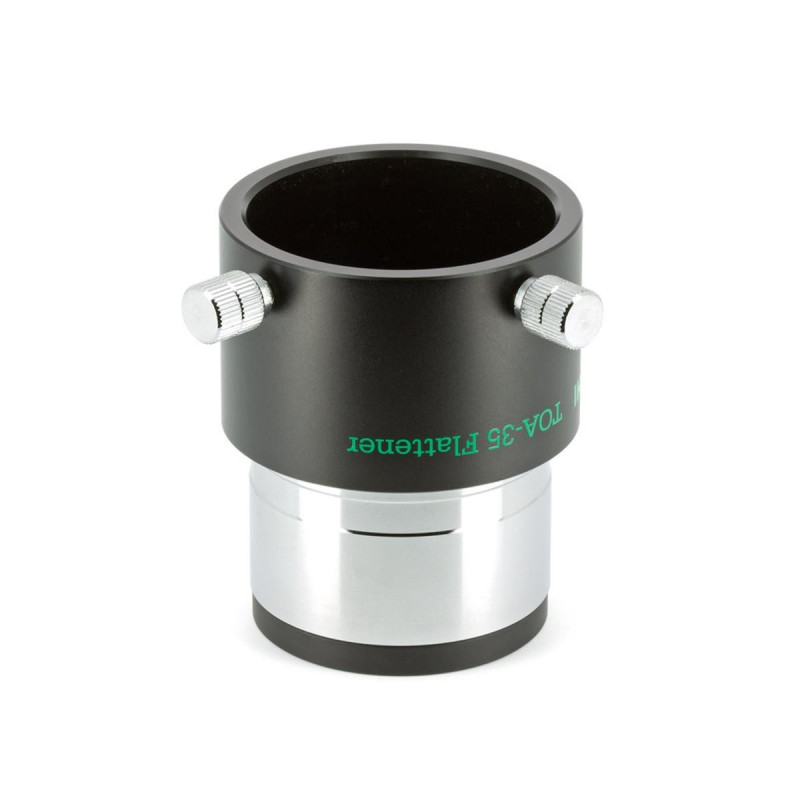

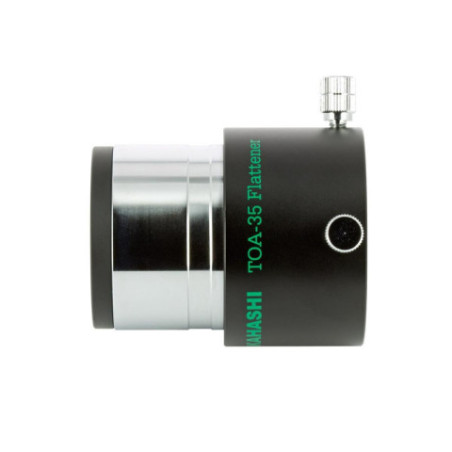

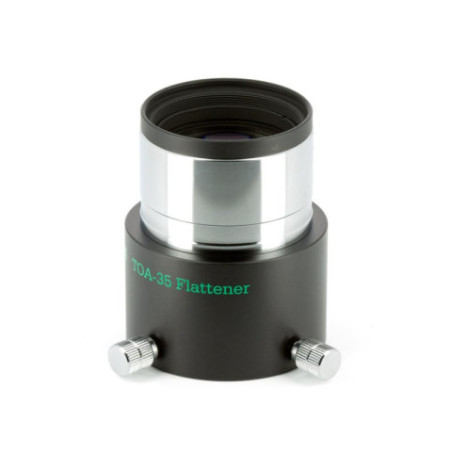

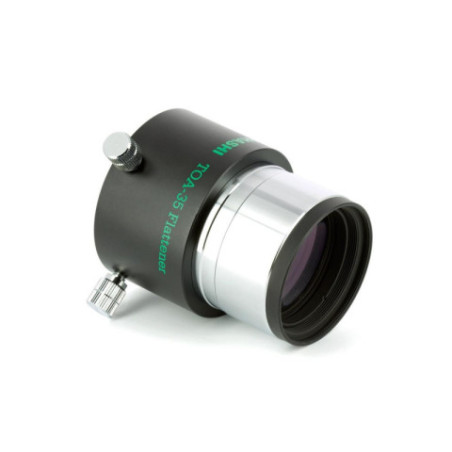

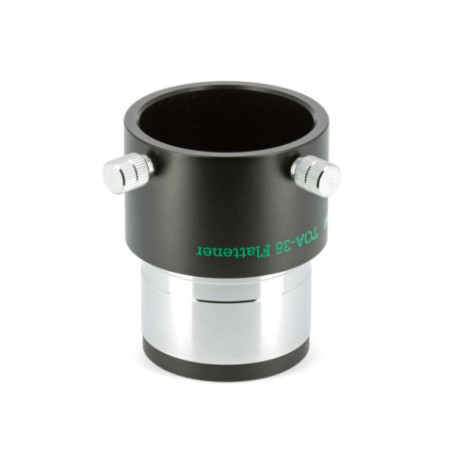

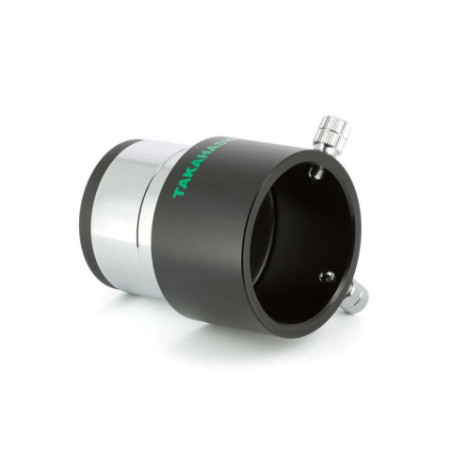

Correcteur de champ Takahashi 50.8 n°80S pour TSA-120/TOA-130

( Code : TATKA31582 )

L'aplanisseur de champ des lunettes Takahashi à triplets, TSA et TOA.

Couverture des capteurs APS-C sur les TSA et TOA
Aucun facteur de grandissement
Montage au coulant 2"
La qualité Takahashi. Fabriqué au Japon

412,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le correcteur de champ Takahashi 35FL (TSA/TOA)

A moins d'être conçue spécifiquement pour la photographie, une lunette à doublet ou à triplet n'offre pas de champ plan ; le cercle image au foyer est réduit et ne couvre pas totalement les capteurs utilisés en imagerie. Pour résoudre cette problématique, les opticiens ont recours à un correcteur dont le design est, dans l'idéal, spécifique à la courbure de champ de l'objectif de l'instrument sur lequel il sera monté.

Pour ses lunettes à triplets, TSA ou TOA, Takahashi a conçu l'aplanisseur 35FL. Il offre une bonne correction de champ sur un diamètre de 40 mm et satisfera les utilisateurs de capteurs au format APS-C. Les astrophotographes équipés de capteurs plus larges, et de lunettes TOA munies d'un système de mise au point 3", devront se tourner vers le correcteur géant 67FL capable de couvrir jusqu'au moyen format.

Le montage du 35FL s'effectue au coulant 2" (50,8 mm) ; un filetage M48 est disponible pour le vissage d'un filtre. La sortie est au coulant 2", elle-aussi. Le backfocus mécanique est très important (117,5 mm) ce qui offre une grande liberté de montage mécanique au foyer.

Attention ! Pour les astrophotographes souhaitant travailler aux focales natives des TSA-120 et des TOA-130NS, le seul correcteur de champ disponible est le 35FL. Il est donc fortement recommandé de ne pas utiliser de capteur de trop grande taille sur ces instruments et à ces focales. Le réducteur de focale TOA-35RD0.7X et l'extendeur EX-ED1.5X permettent une meilleure couverture de champ mais à des focales différentes.

Caractéristiques du correcteur de champ Takahashi 35FL (TSA/TOA)

Caractéristiques générales

Caractéristique	Correcteur de champ Takahashi 35FL
Cercle image corrigé	40 mm
Bakfocus mécanique	117,5 mm
Interface mécanique en entrée	Coulant 2" (50,8 mm) mâle
Interface mécanique en sortie	Coulant 2" (50,8 mm) femelle
Tirage	38 mm
Diamètre mécanique	60 mm
Longueur mécanique	74 mm
Poids	200 g

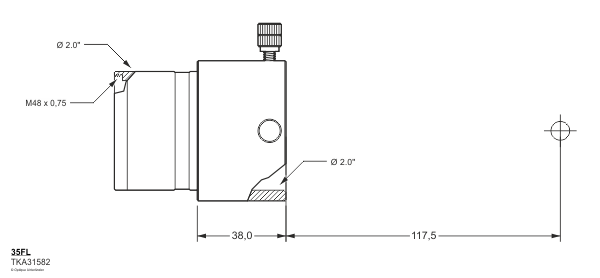

Backfocus du correcteur de champ Takahashi 35FL (TSA/TOA)

Backfocus

Contenu du produit

[TATKA31582] 1 correcteur de champ Takahashi 35FL

FOIRE AUX QUESTIONS

Est-ce que ce correcteur de champ permet d'utiliser un capteur plein format sans déformation sur une lunette TSA-120 ?

Le correcteur Takahashi 35FL est conçu pour offrir un cercle image corrigé de 40 mm, ce qui correspond à la couverture d'un capteur APS-C. Un capteur plein format (environ 43 mm de diagonale) dépassera ce cercle corrigé, ce qui entraînera des aberrations optiques et une perte de netteté sur les bords. Il est donc déconseillé d'utiliser un capteur plein format avec ce correcteur sur une TSA-120 à sa focale native.

Pourquoi le backfocus de 117,5 mm est-il important pour le montage du correcteur Takahashi 35FL ?

Le backfocus représente la distance entre la face arrière du correcteur et le plan focal où se place le capteur ou l'oculaire. Avec 117,5 mm, ce tirage mécanique important permet une grande flexibilité pour insérer des accessoires comme des filtres, des roues à filtres, ou des adaptateurs sans compromettre la mise au point. Cela évite aussi la nécessité de rallonges supplémentaires, ce qui peut dégrader la qualité optique.

Est-ce que ce correcteur de champ modifie la focale de la lunette TSA-120 ou TOA-130 ?

Non, le correcteur Takahashi 35FL est un aplanisseur de champ sans facteur de grandissement, ce qui signifie qu'il ne change pas la focale effective de la lunette. Vous conservez donc la même échelle d'image, ce qui est important pour garder les caractéristiques optiques natives de l'instrument.

Peut-on utiliser ce correcteur avec une mise au point 3 pouces sur la TOA-130NS ?

Le 35FL est compatible avec le système de mise au point standard en 2 pouces. Pour les lunettes TOA-130NS équipées d'une mise au point 3 pouces, ce correcteur ne couvre pas un champ suffisant, et il est préférable d'opter pour le correcteur plus grand 67FL conçu pour ces configurations, capable de couvrir un champ plus large adapté aux capteurs moyens formats.

Quels sont les compromis en termes de qualité d'image entre ce correcteur 35FL et un réducteur de focale pour les lunettes TSA/TOA ?

Le correcteur 35FL offre une correction de champ sans changer la focale, ce qui préserve la résolution native de la lunette. En revanche, sa couverture de champ est limitée à APS-C. Les réducteurs de focale comme le TOA-35RD0.7X diminuent la focale, augmentent le champ couvert et raccourcissent le temps de pose en astrophoto, mais introduisent un léger compromis sur la résolution et peuvent modifier la qualité optique globale. Le choix dépendra donc de la taille du capteur et du type d'observation ou d'imagerie souhaitée.
