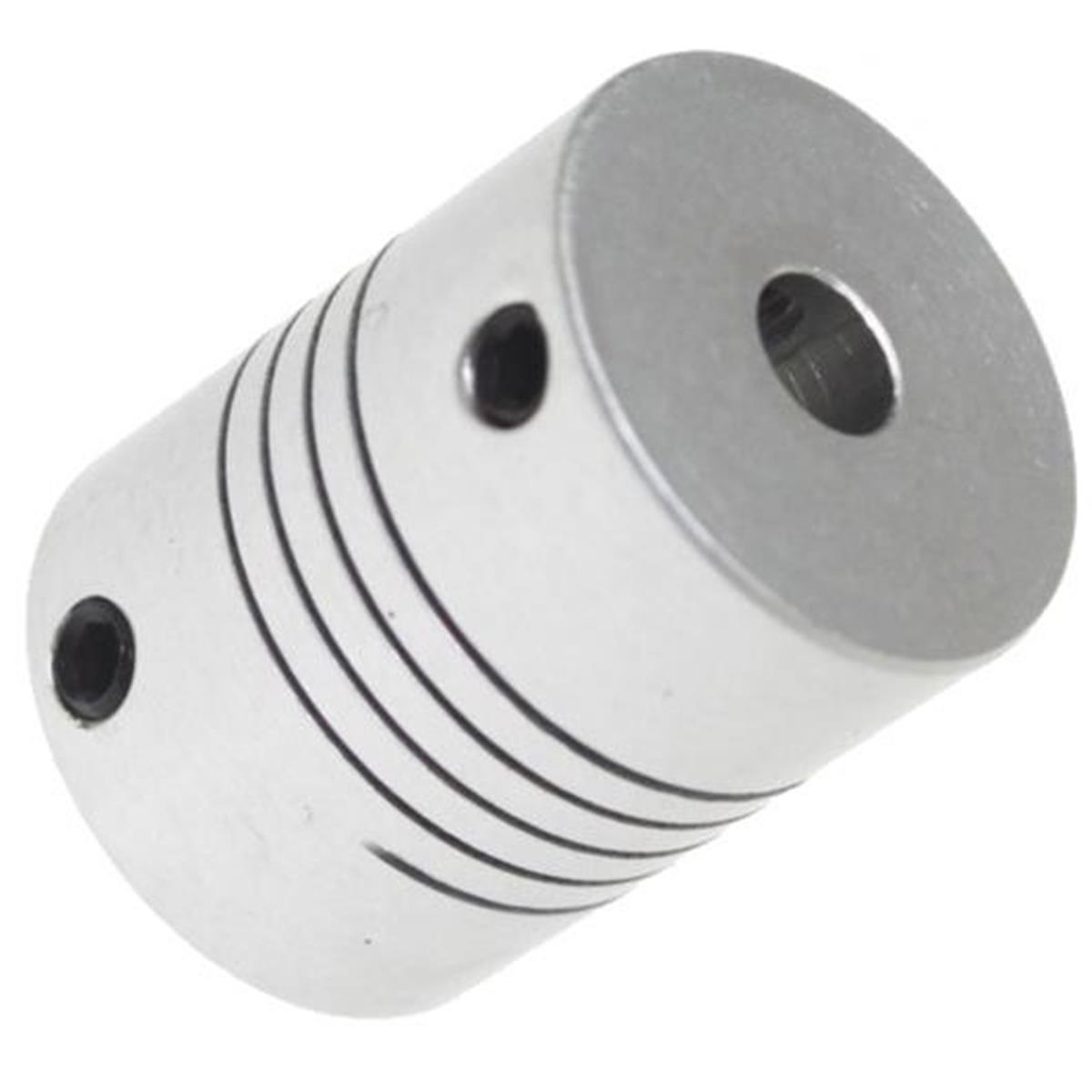

Coupleur d'axe Pierro Astro

( Code : PAMP0001.1 )

Pour relier un moteur de mise au point à l'axe du focuser

9,00 €

En stock

Livré en 48/72h

Taille : 6mm vers 4mm

ou payer en

Sécurité des produits

Fabricant : Pierro Astro, 114 Avenue Georges Clémenceau 34500 Béziers (France) - www.pierro-astro.com

Personne responsable : Pierro Astro, 114 Avenue Georges Clémenceau 34500 Béziers (France) - www.pierro-astro.com - 0467006626 - info@pierro-astro.com

Consignes de sécurité

Description
Caractéristiques

Tout savoir sur le coupleur d'axe 6mm vers 4mm Pierro Astro

Le coupleur permet de relier l'axe d'un moteur (pas à pas ou autre) à l'axe d'un porte-oculaire. Il convient d'adapter les diamètres d'entrée/sortie du coupleur avec les diamètres des axes du moteur et de la mise au point.

Attention ! Les coupleurs d'axe Pierro-Astro ne sont pas compatibles avec le moteur ZWO EAF, dont le diamètre d'axe est de 5 mm. Ils ne sont compatibles qu'avec les moteurs de mise au point Pierro-Astro PAMP003.1, PAMP003.2 et le moteur Sky-Watcher SW0190.

Corps en aluminium usiné CNC
Diamètre externe : 19-20 mm
Longueur : 25 mm
Fixation par 2 vis pointeau M4 en acier bruni, positionnées axialement à 120° et de chaque côté. Compatible avec une clé Allen 2 mm standard.

Caractéristiques	Coupleur PAMP0001.1
Diamètre d'axe (côté moteur)	6 mm
Diamètre d'axe (côté focuser)	4 mm

FOIRE AUX QUESTIONS

Comment savoir si ce coupleur d'axe Pierro Astro est compatible avec mon moteur de mise au point ?

Le coupleur d'axe Pierro Astro PAMP0001.1 est conçu pour relier un moteur à axe de 6 mm à un porte-oculaire avec un axe de 4 mm. Il est compatible uniquement avec les moteurs Pierro-Astro PAMP003.1, PAMP003.2 et Sky-Watcher SW0190. Par exemple, il n'est pas adapté aux moteurs ZWO EAF dont l'axe fait 5 mm. Pour garantir une bonne compatibilité, il faut vérifier le diamètre précis des axes sur votre moteur et votre focuser.

Pourquoi est-il important que le coupleur soit usiné en aluminium CNC ?

Le corps en aluminium usiné CNC assure une précision dimensionnelle élevée et une bonne rigidité mécanique. Cela limite les jeux entre le moteur et le focuser, ce qui est crucial pour une mise au point précise, notamment en astrophotographie où de faibles mouvements peuvent générer des images floues. De plus, l'aluminium est léger et résiste bien à la corrosion, assurant une durabilité dans le temps.

Comment se fixe ce coupleur sur les axes moteur et focuser ?

Le coupleur se fixe grâce à deux vis pointeau M4 en acier bruni, placées axialement à 120° de chaque côté, ce qui offre un serrage équilibré pour éviter tout glissement ou désalignement. L'utilisation d'une clé Allen 2 mm standard permet un serrage précis sans risque d'endommager les pièces. Ce système assure une transmission fiable du mouvement moteur au porte-oculaire.

Est-ce que l'utilisation de ce coupleur peut introduire du jeu ou du flou lors de la mise au point motorisée ?

Si le coupleur est correctement installé et que les vis pointeau sont bien serrées, le jeu mécanique est minimal. Cependant, toute liaison mécanique peut introduire un très faible jeu, surtout si les axes ne sont pas parfaitement alignés. La rigidité en aluminium usiné CNC limite ce phénomène. Pour une mise au point très fine en astrophotographie, il est conseillé de vérifier régulièrement la collimation et le serrage afin d'éviter toute perte de précision.

Le coupleur est-il compatible avec des systèmes de mise au point d'autres marques que Pierro Astro et Sky-Watcher ?

Techniquement, le coupleur peut fonctionner avec tout moteur dont l'axe fait 6 mm et un porte-oculaire avec un axe de 4 mm, à condition que les dimensions correspondent parfaitement. Cependant, il n'est pas universellement compatible : par exemple, il ne convient pas aux moteurs ZWO EAF avec axe de 5 mm. Il est donc important de vérifier le diamètre des axes et la forme (cylindrique, cannelée, etc.) avant d'utiliser le coupleur sur des systèmes d'autres marques.
