Extendeur 1.5x Takahashi pour Epsilon 160ED

( Code : TATKA59595 )

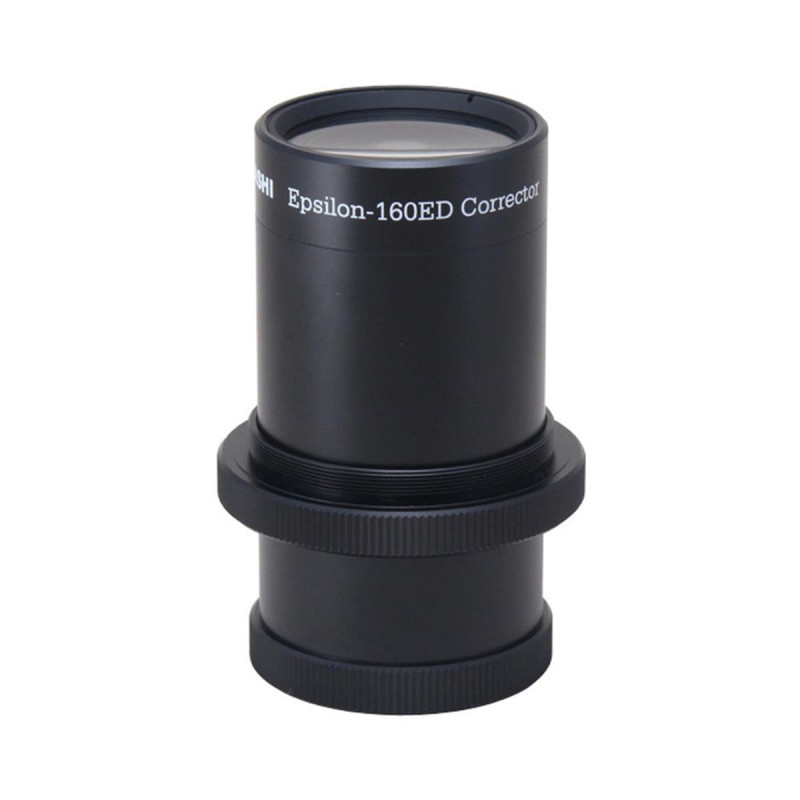

L'extendeur de focale spécifique au télescope Takahashi Epsilon-160ED

Spécifique au télescope Newton hyperbolique Epsilon-160ED
Facteur de grandissement de 1,5x
Cercle image de 44 mm de diamètre

1 074,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur l'extendeur Takahashi ε-Extender E-160ED

Pour les utilisateurs de l'Epsilon-160ED souhaitant photographier à plus longue focale que les 530 mm natifs, Takahashi propose un multiplicateur de focale 1,5x. La focale passe à 800 mm et le rapport d'ouverture à F/D 5. Cet extendeur est spécifique à la formule optique Newton hyperbolique de l'Epsilon-160ED Takahashi ; il ne peut pas être utilisé sur un autre télescope..

Il est composé de 7 lentilles, réparties en 5 groupes. La coma est totalement corrigée sur un cercle image de 44 mm de diamètre qui couvre ainsi le plein format. Comme indiqué sur le spot-diagram, la tache de diffraction mesure 1 micron au centre du champ et 3 microns en périphérie. Elle est de meilleure qualité que celle au foyer natif du télescope. Du fait du design divergent de l'extendeur, l'intensité lumineuse du champ gagne aussi en homogénéité.

L'extendeur Takahashi ε-Extender E-160ED peut s'utiliser à la fois en visuel et en photographie ; se reporter au system-chart pour les montages. L'entrée est au filetage M60 x 0.75 mâle. La sortie est au filetage M54 x 0.75 femelle. Le montage d'un appareil photo est direct, moyennant l'ajout d'une bague T grand champ Takahashi spécifique à la marque de votre boîtier. Bien que possible, l'utilisation de filtres 2" (au filetage M48) vissés dans l'extendeur est déconseillée. Ils peuvent entraîner des reflets disgracieux. De même, du fait de la construction de l'extendeur, il n'est plus possible de visser ces filtres dans la bague T grand champ, comme il est permis de le faire habituellement. Les filtres éventuels doivent donc être fixés, soit directement dans l'appareil photo (sous forme de clip à poser juste devant le capteur), soit dans une roue à filtres dans le cas d'une caméra.

Caractéristiques de l'extendeur Takahashi ε-Extender E-160ED

Caractéristiques optiques

Caractéristique	Takahashi ε-Extender E-160ED
Focale résultante	800 mm
Rapport F/D résultant	F/D 5,0
Diamètre du cercle image corrigé	44 mm
Backfocus	56,2 mm
Instruments compatibles	Takahashi Epsilon-160ED

Caractéristiques mécaniques

Caractéristique	Takahashi ε-Extender E-160ED
Design	7 lentilles en 5 groupes
Interface mécanique en entrée	Filetage M60x0.75 mâle
Interface mécanique en sortie	Filetage M54x075 femelle
Tirage mécanique	-
Diamètre mécanique	72,1 mm
Longueur mécanique	109,2 mm
Poids	480 g

Spot-diagrams

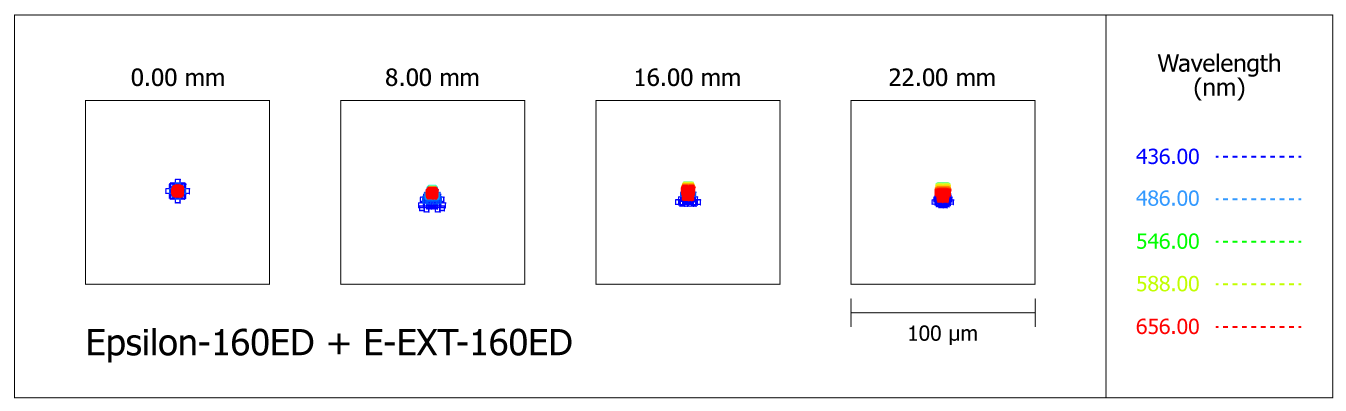

Spot-diagram du télescope Takahashi Epsilon-160ED avec ε-Extender E-160ED

Contenu du produit

1 extendeur Takahashi ε-Extender E-160ED

FOIRE AUX QUESTIONS

Est-ce que je vais perdre en qualité d’image en utilisant cet extendeur 1,5x avec mon Epsilon-160ED ?

L’extendeur Takahashi 1,5x pour l’Epsilon-160ED est conçu spécifiquement pour ce télescope et corrige totalement la coma sur un cercle image de 44 mm, ce qui couvre un capteur plein format. En fait, la qualité optique au foyer avec l’extendeur est égale voire meilleure au centre du champ, avec une tache de diffraction plus petite (1 micron au centre) qu’au foyer natif. Cependant, en périphérie, la tache passe à 3 microns, ce qui reste très bon. Il n’y a donc pas de perte significative de netteté, mais le champ corrigé est limité à 44 mm.

Comment cet extendeur affecte-t-il la luminosité et le rapport F/D de mon télescope ?

L’extendeur augmente la focale du télescope de 530 mm à 800 mm, ce qui allonge le rapport d’ouverture de F/3,3 à F/5. Cette augmentation signifie que l’image est moins lumineuse par unité de surface (flux par surface détecteur réduit), mais le champ gagne en homogénéité lumineuse grâce au design divergent de l’optique. En pratique, cela nécessite des temps d’exposition plus longs en photographie, mais améliore la qualité globale du champ observé.

Est-ce que je peux utiliser des filtres 2 pouces vissés avec cet extendeur ?

L’utilisation des filtres 2" vissés (filetage M48) dans cet extendeur est déconseillée car ils peuvent provoquer des reflets gênants dus aux multiples surfaces optiques. De plus, la construction mécanique spécifique de l’extendeur empêche de visser des filtres dans la bague T grand champ. Pour utiliser des filtres, il est préférable de les placer devant le capteur (clips pour appareils photo) ou dans une roue à filtres dédiée pour caméra.

Le poids et l’encombrement de cet extendeur conviennent-ils pour une installation mobile ?

Avec un poids de 480 grammes et une longueur de 109 mm, cet extendeur reste compact et léger. Il s’intègre directement entre le télescope et l’appareil photo sans apporter de contrainte importante à la monture. Pour une installation mobile, il ne pose pas de problème particulier en termes de stabilité ou de transport, mais il faut veiller à bien le protéger des chocs et de la poussière.

Mon appareil photo reflex est-il compatible directement avec cet extendeur Takahashi ?

L’extendeur possède en sortie un filetage M54x0,75 femelle. Pour monter un appareil photo reflex, il est nécessaire d’utiliser une bague T grand champ Takahashi spécifique à la marque de votre boîtier. Cette bague assure le bon backfocus de 56,2 mm requis pour maintenir la qualité optique. Sans cette bague adaptée, le point focal ne sera pas correct, ce qui dégradera nettement la netteté de l’image.
