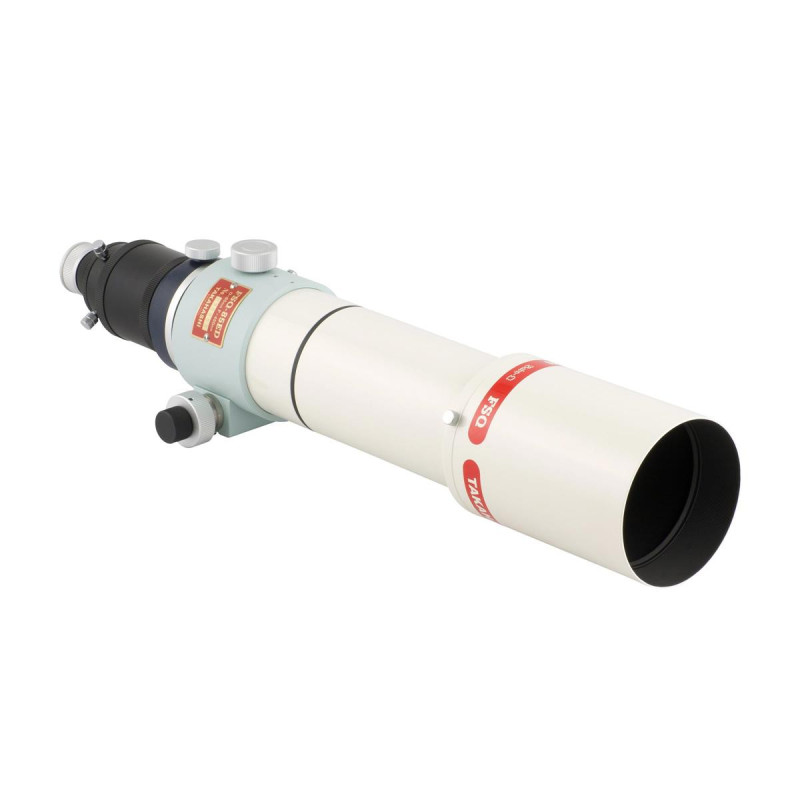

Lunette Takahashi FSQ-85EDX (tube seul)

( Code : TATQE08541 )

La lunette Fluorite haut de gamme ultra compacte pour l'imagerie du ciel profond à grand champ

Peu encombrante. Parfaite pour l'itinérance.
Champ nativement corrigé couvrant le format 24x36
Très polyvalente grâce à son réducteur et à son extendeur de focale
Tube optique seul
La qualité Takahashi, fabrication artisanale japonaise

3 205,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

La FSQ-85EDX est une version plus itinérante de la FSQ-406EDX4 destinée aux amoureux de l'imagerie à grand champ du ciel profond.

Tout comme son aînée, elle est basée sur une formule apochromatique de type quadruplet Petzval à verre ED offrant une focale de 450 mm et un champ plan couvrant 5.6 degrés sur le ciel, idéal pour la photographie. Elle est désormais livrée avec un correcteur 1.01X permettant d'exploiter au mieux les capteurs récents aux pixels de plus en plus petits. Le cercle image est de 44 mm.

La crémaillère est volontairement surdimensionnée pour gagner en précision et en efficacité. Elle est commandée par un double système de molettes à démultiplication 1/7 et équipée d'origine d'un collier rotatif CAA pour le cadrage photographique. Le pare-buée rétractable permet de gagner en encombrement.

Un réducteur de focale est disponible en option afin de transformer la lunette en véritable téléobjectif astronomique haut de gamme de 328 mm, ouvert à 3.9, doté d'un champ de 7 degrés et d'un cercle image de 40 mm !

Caractéristiques optiques

Caractéristique	Lunette Takahashi FSQ-85EDX
Objectif	Quadruplet Petzval à verre ED
Assemblage	Objectif à fort espacement d'air. 4 lentilles/4 groupes. 2 lentilles en verre ED S-FPL53
Traitements	Multicouche dur
Diamètre utile	85 mm
Au foyer natif
Focale	450 mm
Ouverture relative	F/D 5,3
Backfocus	197,5 mm
Avec le correcteur de champ 1.01X
Focale	455 mm
Ouverture relative	F/D 5,4
Diamètre du cercle image	44 mm
Backfocus	56,2 mm
Avec le réducteur de focale RD-QE0.73X
Focale	327 mm
Ouverture relative	F/D 3,8
Diamètre du cercle image	44 mm
Backfocus	72,2 mm
Avec l'extendeur EX-ED1.5X
Focale	680 mm
Ouverture relative	F/D 8
Diamètre du cercle image	44 mm
Backfocus	117,5 mm

Caractéristiques mécaniques

Caractéristique	Lunette Takahashi FSQ-85EDX
Longueur du tube	623 mm (535 mm avec pare-buée rétracté)
Diamètre du tube	95 mm
Poids	3,6 kg
Mise au point	Crémaillère avec microfocuser 1/7

Spot diagrams

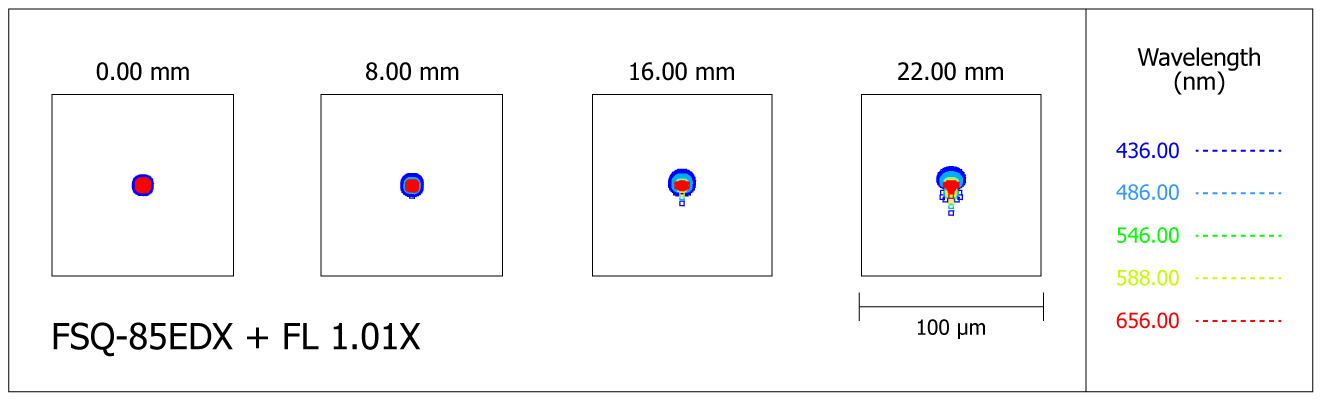

Spot-diagram de la lunette Takahashi FSQ-85EDX avec correcteur 1.01X

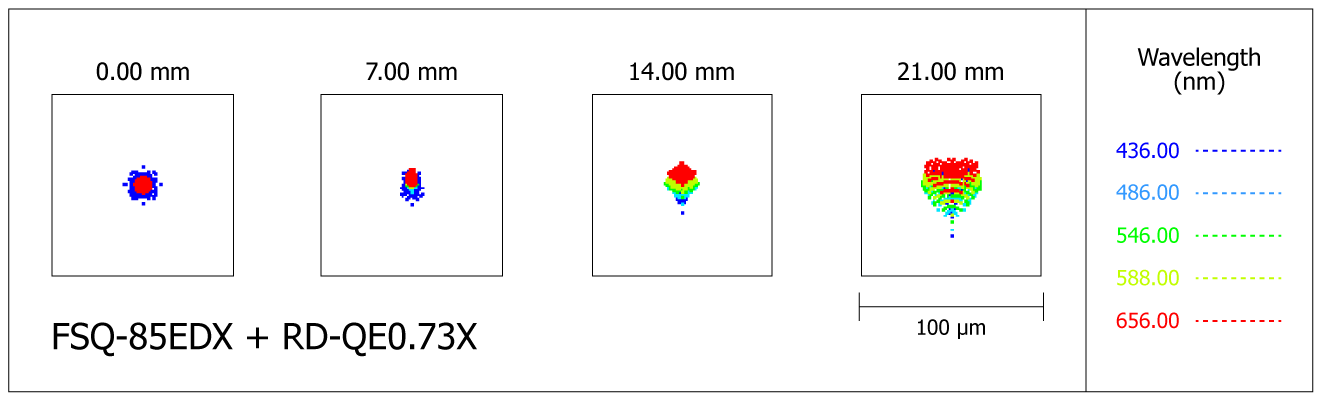

Spot-diagram de la lunette Takahashi FSQ-85EDX avec réducteur de focale RD-QE0.73X — Spot-diagram de la lunette Takahashi FSQ-85EDX avec le réducteur de focale RD-QE0.73X

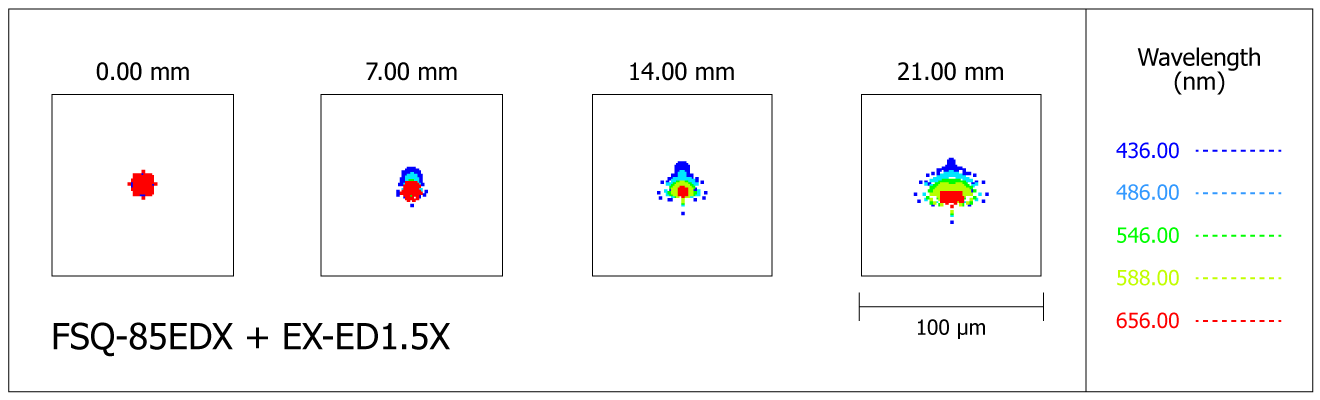

Spot-diagram de la lunette Takahashi FSQ-85EDX avec extendeur EX-ED1.5X — Spot-diagram de la lunette Takahashi FSQ-85EDX avec l'extender EX-ED1.5X

System-charts

System-chart de la lunette Takahashi FSQ-85EDX	Télécharger
System-chart de la lunette Takahashi FSQ-85EDX avec réducteur RD-QE0.73X	Télécharger
System-chart de la lunette Takahashi FSQ-85EDX avec Extender-ED 1.5X	Télécharger

Mode d'emploi

Mode d'emploi de la FSQ-85EDX (en anglais)	Télécharger

La lunette Takahashi FSQ-85EDX [TQE08541], tube seul, est livrée avec les éléments suivants :

[TQE08541] un tube optique de lunette Takahashi FSQ-85EDX
[TKA37582] un correcteur de champ 1.01x

FOIRE AUX QUESTIONS

Est-ce que cette lunette permet de faire de l'astrophotographie grand champ sans déformation sur tout le capteur plein format ?

Oui, la FSQ-85EDX est conçue spécifiquement pour l'imagerie du ciel profond à grand champ. Son objectif quadruplet Petzval avec verre ED corrige efficacement l'aberration chromatique et délivre un champ plan couvrant environ 5,6 degrés, soit un cercle image de 44 mm, suffisant pour un capteur plein format 24x36. Le correcteur de champ 1.01X fourni permet d'ajuster précisément le backfocus et d'optimiser la netteté sur toute la surface du capteur, minimisant les déformations d'étoiles en bord de champ.

Quelle est l'importance du backfocus de 56,2 mm avec le correcteur 1.01X pour le choix de ma caméra ?

Le backfocus de 56,2 mm correspond à la distance précise entre la dernière lentille du correcteur et le plan du capteur où l'image est parfaitement focalisée. Respecter ce backfocus est crucial pour éviter aberrations et perte de piqué. Cela signifie que si vous utilisez une caméra CCD ou CMOS, il faudra choisir ou ajuster les bagues d'extension (bagues T2, adaptateurs) pour positionner le capteur à exactement cette distance. Toute déviation peut entraîner un flou ou une dégradation du champ corrigé.

Cette lunette est-elle adaptée pour l'itinérance et le transport en voiture compacte ?

Oui, la FSQ-85EDX est relativement compacte et légère, avec un tube de 623 mm de long (rétractable à 535 mm grâce au pare-buée) et un poids d'environ 3,6 kg. Cela en fait un tube facilement transportable dans un coffre de voiture compacte. Son encombrement réduit et son design soigné facilitent la mise en place rapide sur une monture photo ou équatoriale légère, idéale pour l'astrophotographie itinérante.

Peut-on utiliser un réducteur de focale avec cette lunette, et quels sont les compromis optiques ?

Oui, un réducteur de focale RD-QE0.73X est disponible en option pour transformer la focale native de 450 mm en 327 mm, passant l'ouverture de F/5,3 à F/3,8. Cela permet d'obtenir un champ encore plus large (environ 7 degrés) et d'augmenter la luminosité, ce qui est utile pour les objets étendus faibles. Le compromis est une complexité optique supplémentaire qui, bien que conçue pour préserver la qualité, peut introduire un léger vignettage ou une correction de champ moins parfaite sur les bords extrêmes, mais reste très performant pour du ciel profond grand champ.

Pourquoi la mise au point par crémaillère avec double molettes est-elle un avantage pour l'astrophotographie ?

La crémaillère avec double molettes démultipliées (rapport 1/7) permet un réglage de mise au point très fin et précis, essentiel en astrophotographie où la profondeur de champ est extrêmement faible. Cette finesse facilite l'atteinte du point critique sur les étoiles les plus petites, même avec des pixels de caméra très fins. De plus, la grande robustesse et la précision mécanique réduisent les risques de jeu ou de déplacement accidentel du focus pendant une session d'imagerie, garantissant une netteté optimale.
