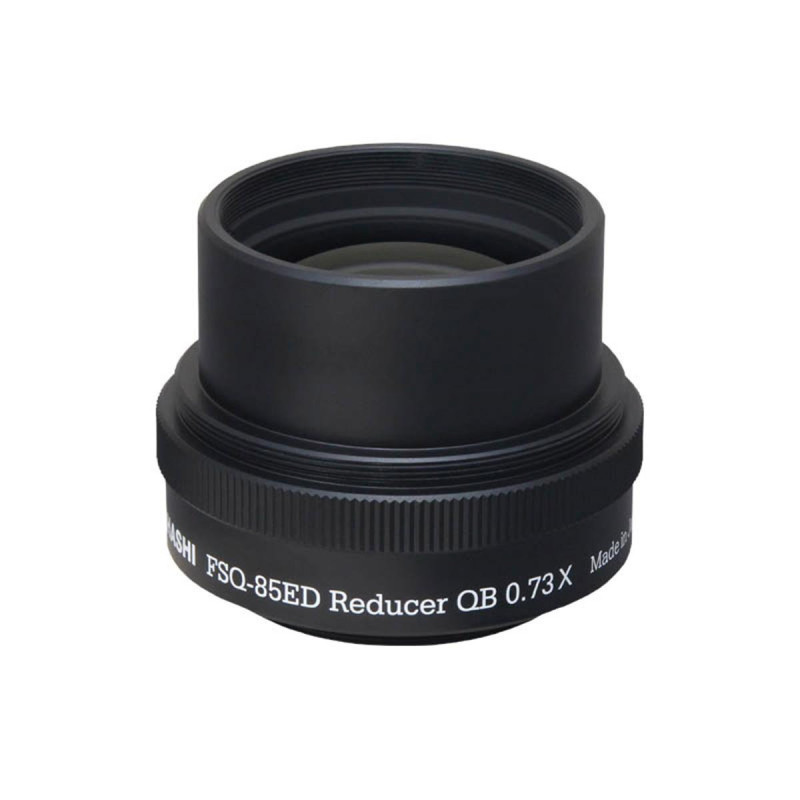

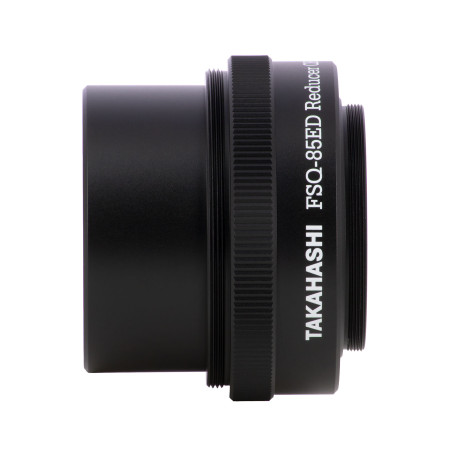

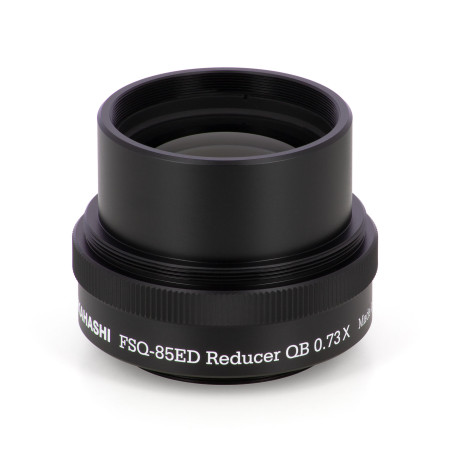

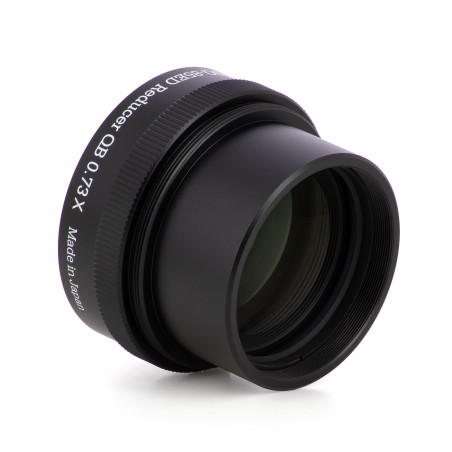

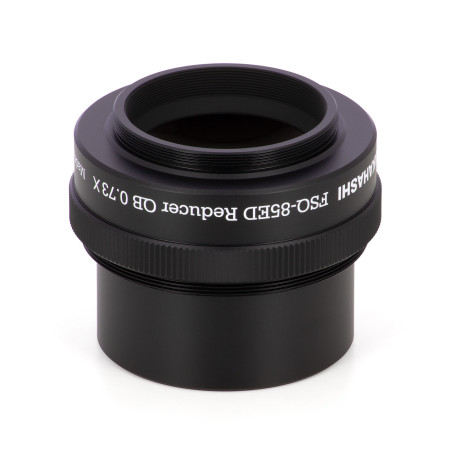

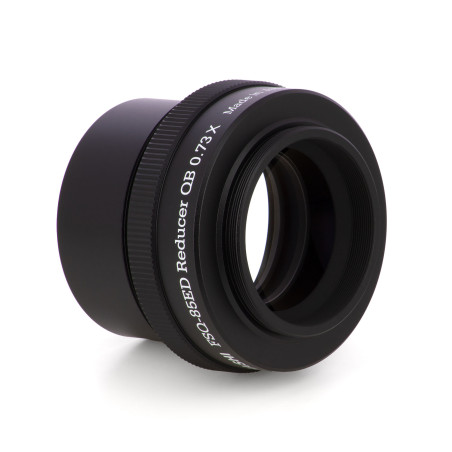

Réducteur de focale RD-QB 0.73x n°18B pour FSQ-85EDX

Tout savoir sur le réducteur de focale Takahashi QB0.73X

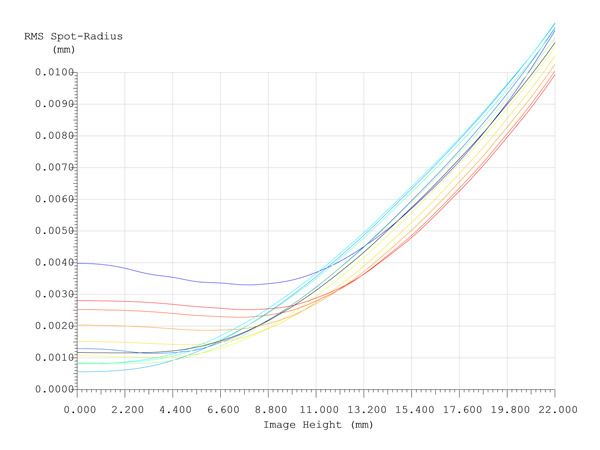

Le design Petzval classique des lunettes Takahashi FSQ suffisait pour offrir des performances optiques haut-de-gamme avec des systèmes de prise de vues au format APS-C. L'aberration centrale était corrigée et la courbure de champ en périphérie était contenue. Mais avec l'apparition de capteurs plein format à petits pixels, le réducteur existant, le modèle QE0.73x, montrait ses limites. Takahashi a donc décidé de moderniser le réducteur spécifique de son astrographe FSQ-85EDX de façon à l'adapter aux contraintes des capteurs numériques proposés actuellement sur le marché, lui redonnant ainsi son plein potentiel astrophotographique.

La révision du réducteur 0.73x de la lunette Takahashi FSQ-85EDX est la suite logique de l'apparition du correcteur de champ 1.01x dont le but était de permettre à l'astrographe de couvrir parfaitement le plein format. Avec le réducteur QB0.73x, la courbure de champ est améliorée et la longueur focale est réduite de presque un quart ; la focale passe à 330 mm (F/D 3,9).

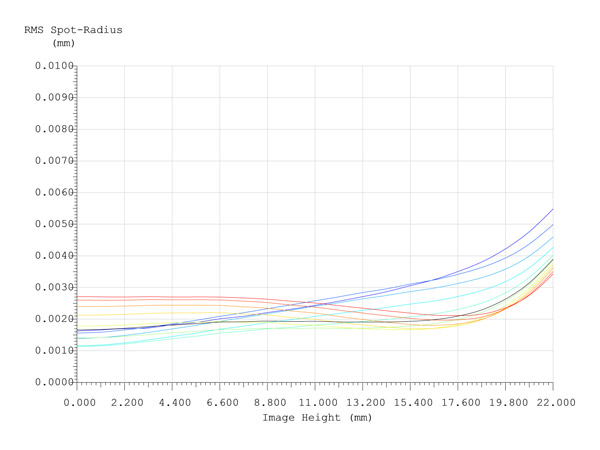

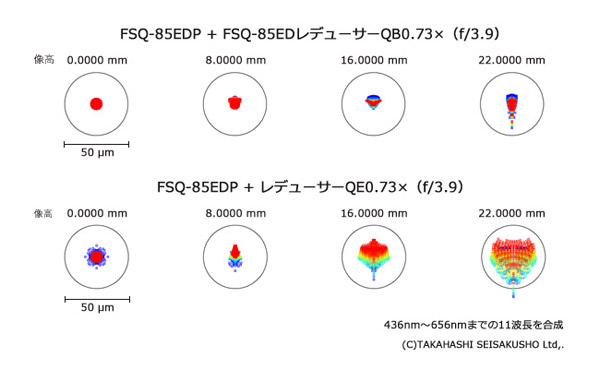

La réducteur utilise un nouveau verre ED, hautement réfractif et à très faible dispersion. Il est composé de 4 lentilles réparties en 2 groupes. Le chromatisme s'en trouve encore réduit et la taille du spot RMS en périphérie du champ est divisée de moitié, réduisant d'un tiers la taille des étoiles. Au centre, le rayon du spot est de 1,6 micron RMS, 1,9 micron en périphérie de format APS-C et 3,9 micron en limite de format APN. Avec ces performances, la FSQ-85EDX confirme sa réputation d'excellence en astrophotographie, y compris lorsqu'elle est associée aux capteurs numériques plein format actuels.

Généralités sur les montages du réducteur de focale QB0.73X sur la FSQ-85EDX

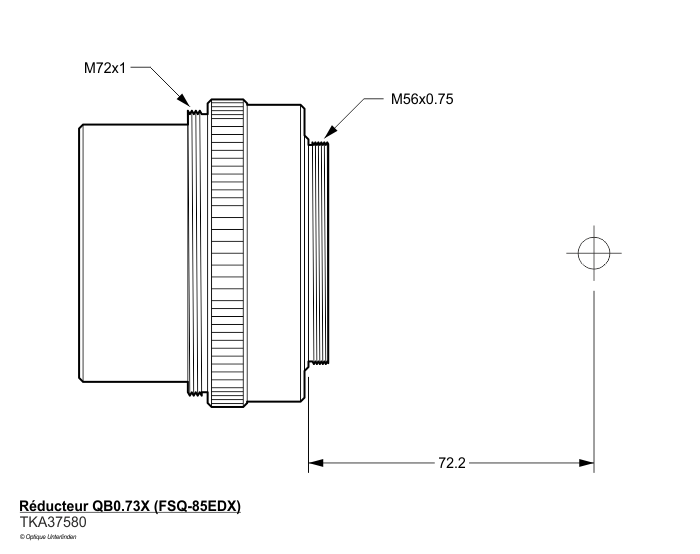

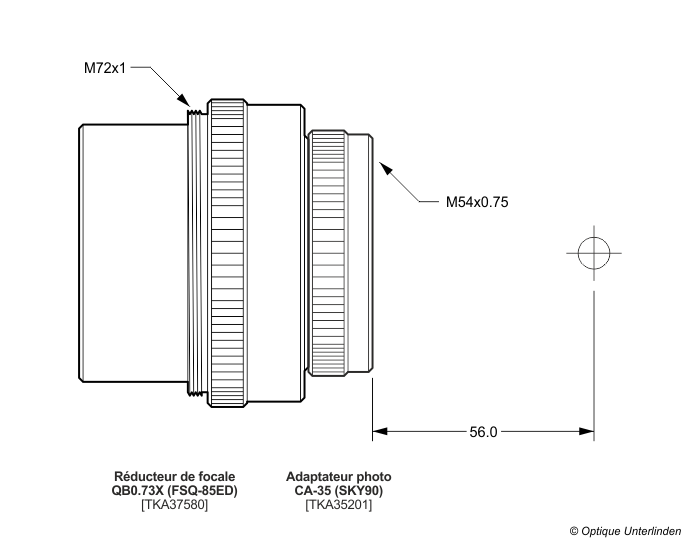

Il est fortement recommandé d'effectuer les montages d'imagerie en prenant la sortie de l'adaptateur photo CA-35 (SKY90) comme base de calcul du tirage (filetage M54x0.75 femelle), à moins que la longueur du train d'imagerie n'oblige à utiliser le filetage M56x0.75 mâle du réducteur lui-même. La distance entre la sortie de l'adaptateur photo CA-35 (SKY90) et le capteur doit être de 56 mm, longueur de référence souvent utilisée par les fabricants d'appareil photo et de caméras CCD/CMOS.

Montage d'un appareil photo sur le réducteur de focale QB0.73X

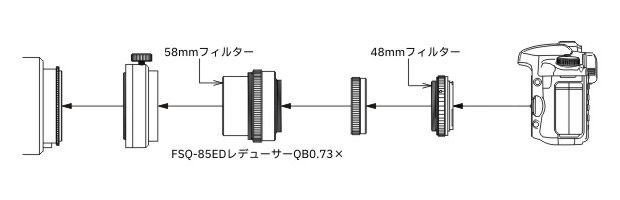

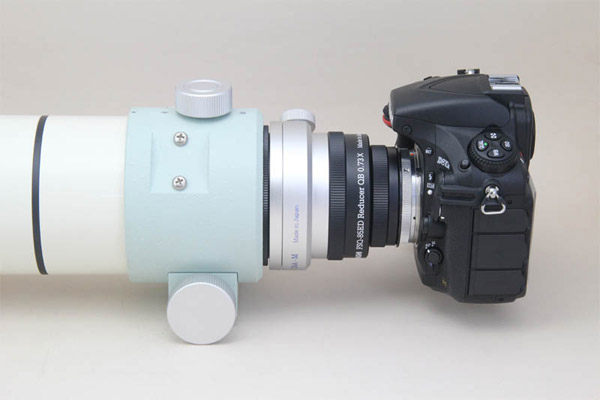

Un boîtier photo Reflex (format APS-C ou APN) se monte à l'arrière du CA-35 du réducteur de focale QB0.73X par l'intermédiaire d'une bague T grand champ Takahashi, munies d'un filetage M54x0.75 mâle en entrée. Takahashi propose des bagues standards compatibles avec les boîtiers équipés de montures EF (Canon-EOS), F (Nikon), K (Pentax), AF (Minolta) et E (Sony). Pour les boîtiers Canon (monture EF) et Nikon (monture F), nous vous recommandons l'utilisation des bagues DX-WR, en laiton, référencée TKA20245 pour Canon et TKA20246 pour Nikon ; leur qualité mécanique vous garantit un assemblage irréprochable.

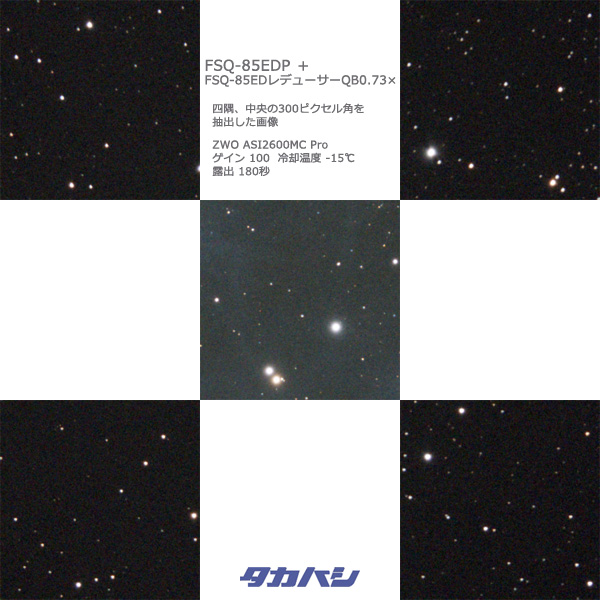

Montage d'une caméra ZWO ASI2600MM-P/MC-P sur le réducteur de focale QB0.73X

Tous les assemblages de caméras et d'accessoires de la marque ZWO sont calculés sur la base d'un backfocus standard de 55 mm, ce qui facilite les montages derrière les adaptateurs photo, y compris les modèles CA-35 Takahashi ; le millimètre supplémentaire du backfocus Takahashi peut être compensé par un spacer ou par l'épaisseur des filtres. Toutefois, le montage n'est pas direct car la sortie du CA-35 (SKY90) est au filetage M54x0.75 alors que l'entrée du train ZWO de l'ASI2600 est, soit au filetage M48x0.75, soit au filetage M42x0.75 (filetage T). Notre équipe technique a donc conçue une bague de conversion M54x0.75M vers M48x0.75M de seulement 2 mm d'épaisseur (réf. OU073) qui n'entraîne aucune dégradation des performances optiques du réducteur.
