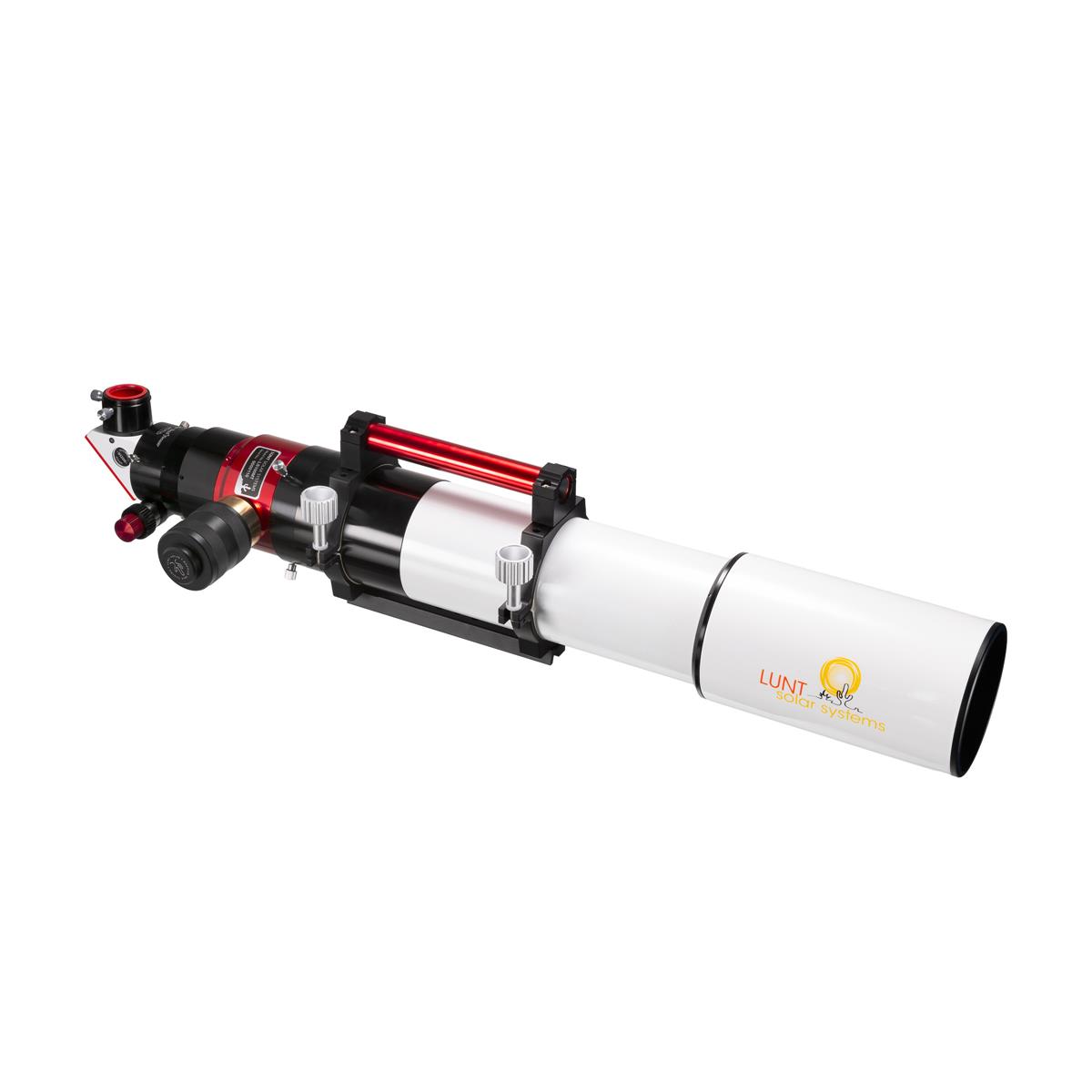

Lunette Lunt 100mm LS100MT Modular

( Code : LU0551414 )

Instrument solaire H-Alpha haute qualité pour l'observation et l'imagerie

Version "Modular Telescope" ultra-polyvalente
Filtre étalon H-Alpha
Bande passante de 0.7A
Différentes configurations (choix du filtre bloquant)

9 390,00 €

TTC

Sur commande, contactez-nous pour connaître le délai de livraison

BlockingFilter : Sans, R&P

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : Bresser GmbH, Gutenbergstraße 2 46414 Rhede (Allemagne) - www.bresser.de – info@bresser.de - +49 2872 80740

Consignes de sécurité

Présentation générale sur les filtres solaires Lunt Solar Systems

"Lunt", société américaine, propose depuis de nombreuses années des lunettes et filtres solaires considérés comme LA référence pour l'astronomie amateur. Ces filtres permettent en effet de voir le Soleil sous une "autre lumière" à travers la raie spectrale de l'Hydrogène Alpha à 656.3nm (et non par diminution de la luminosité en lumière blanche). Il est alors possible de voir notre étoile "vivante" grâce à l'observation de son bouillonnement de surface (granulation)... et ses impressionnantes protubérances (gigantesques jets de gaz à haute température expulsés dans le vide interstellaire). Le disque alors parfaitement défini devient parsemé de fins filaments sur ses bords… ou d’ombres sur sa surface. Les taches solaires se montrent de manière un peu différente et sont entourées généralement de zones actives (flares) plus chaudes.

Vue interne d'un Lunt LS60T (ancienne version)

Le procédé de filtration utilisé, le coeur d'une "lunette H-Alpha" est appelé étalon Fabry-Perot. Son principe consiste à placer 2 lames à face parallèles dotées d’un revêtement haute réflectivité. Le faisceau incident est divisé puis recombiné et selon le principe du caractère ondulatoire de la lumière, la superposition donne lieu à des interférences qui engendrent des zones d’ombres ou brillantes. Suivant l’épaisseur entre les 2 lames et l’angle d’incidence, des longueurs d’onde seront libres de traverser le Fabry-Perot et d’autres non.

Il résulte à la sortie de ce « filtre » une série de pics et creux. Les pics, extrêmement fins, seulement 0.65-0.7 Angstroms (A) de largeur sont appelés harmoniques et produits à intervalles réguliers. Il faut alors un second filtre pour ne laisser passer que le flux centré autour de la raie H-Alpha (supprimant de fait les autres harmoniques). C’est le principe du filtre bloquant (BF), un filtre de seulement 6nm de bande passante. Pour compléter le tout, l'intérieur de l'instrument est traité spécialement dans le rouge comme premier filtre. Un autre Anti-Infrarouge et un dernier Anti-UV sont ajoutés pour éviter l’intrusion de rayonnements nocifs.

Etalon Fabry-Perot interne pour LS100MT avec Pressure Tuner

La particularité de Lunt a été de réduire les coûts de production de ses instruments en incluant le filtre étalon à l'intérieur de l'instrument... et non à l'avant au niveau de l'objectif. Comme les rayons lumineux convergent de la sortie de l'objectif vers le foyer, la pièce maîtresse (l'étalon interne) est de taille réduite, sans que la quantité de lumière soit diminuée (elle dépend de la taille de l'objectif).

Tout savoir sur la lunette solaire Lunt LS100MT (Modular Telescope)

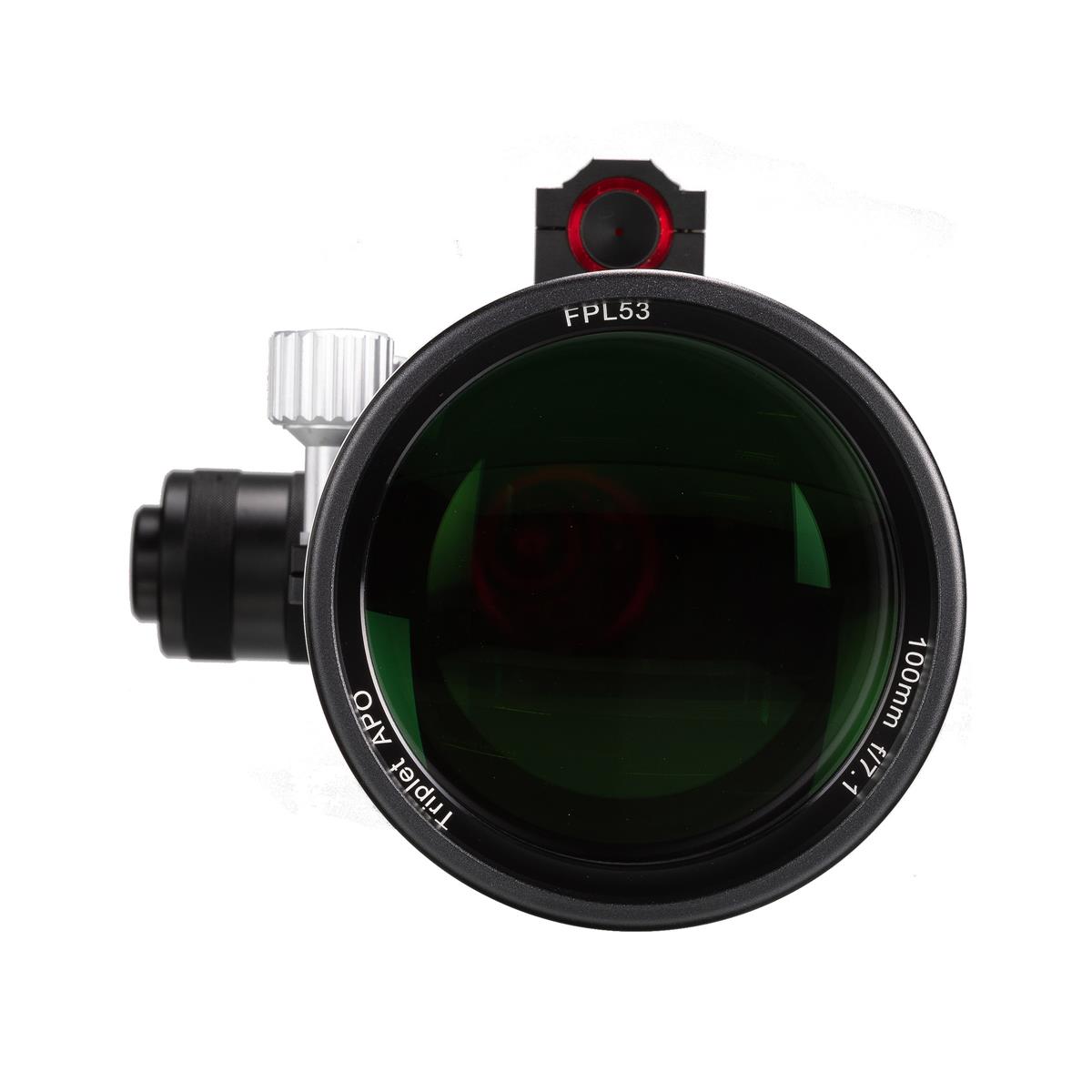

Récemment Lunt a développé une nouvelle version le "Modular Telescope", l'idée est d'avoir un instrument très polyvalent vous permettant en un seul instrument d'observer (avec des accessoires complémentaires) en : lumière H-Alpha / blanche / prisme de Herschel / Calcium-K / nocture / terrestre ! Le concept est ingénieux, tout en étant simple, il suffit de retirer le bloc H-Alpha et le filtre bloquant et d'insérer le porte-oculaire optionnel (kit de conversion LU0551430) dans le tube optique constitué à l'avant d'un doublet ED APO (verre FPL-53). Vous pouvez alors après le coucher du Soleil transformer votre instrument en lunette pour l'observation des planètes, de la Lune ou du ciel profond.

Configuration du LS100MT en mode H-Alpha (haut) et avec le kit de conversion optionnel (bas)

Un seul instrument vous permet donc une totale diversité d'observation ! Nul besoin d'acquérir plusieurs tubes optiques pour satisfaire vos envies. N'hésitez pas à nous contacter pour la compatibilité des accessoires complémentaires. Le modèle de 100mm s'adresse à tous les amateurs/clubs recherchant un instrument de hautes performances pour l'observation ou l'imagerie solaire. D'autres modèles de 60/80/130mm sont disponibles en version Modular Telescope. Les versions "classiques" sont accessibles en 40/50/230 et même 300mm !

Le LS100MT dispose d'office d'un porte-oculaire RP (Rack and Pinion), par, crémaillère n'engendrant aucune imprécision pour réaliser des photos ou lors de l'ajout d'une tête binoculaire. Choisissez le filtre bloquant (BF) le plus adapté. Plus ce filtre est grand, plus il sera compatible avec des capteurs importants. Si vous ne faites que de l'observation visuelle nous vous conseillons le plus petit modèle (BF1200), si vous pensez faire immédiatement ou à terme de l'imagerie privilégiez les BF1800/3400. La focale de 714mm délivre une image de 7.1mm de diamètre à travers le filtre bloquant 12mm (BF1200).

Exemple de configurations (pour LS60MT) : à gauche avec un prisme de Herschel Lunt 31.75mm à droite avec un filtre Calcium Ca-K

A noter : Le système de réglage du filtre étalon par pression (Pressure Tuner) est désormais disponible en standard, il délivre une meilleure précision pour mieux compenser les variations de bande passante (liées à la température, pression, altitude ou l'effet Doppler dû à la rotation du Soleil). Vous pourrez alors mieux visualiser les protubérances, flares ou la granulation. Au niveau du chercheur solaire il est désormais intégré dans la poignée de transport il dispose d'une grande facilité et rapidité d'utilisation. Un pare-buée rétractable est présent.

L'option Double Stack (association avec un second filtre H-Alpha seul) permet d'augmenter sensiblement le contraste. Une bande passante de 0.5A résultante offre en effet une vision étonnante de notre étoile (moins lumineuse mais plus nette et détaillée), un plus très fortement recommandé. L'une des particularités des LS80 et 100MT est de disposer d'un Double Stack... interne ! Le prix de cet option est alors réduit, le filtre étant plus petit qu'un filtre placé à l'avant (de la taille de l'objectif).

Exemple de configuration : LU0551424 LS100MT BF1200

Pour aller plus loin : nos articles de blog

Modèle	LS100MT R/P sans BF	LS100MT R/P avec BF1200	LS100MT R/P avec BF1800	LS100MT R/P avec BF3400
Diamètre	100m	100m	100m	100m
Focale	714mm	714mm	714mm	714mm
Formule optique	Triplet (verre FPL-53)	Triplet (verre FPL-53)	Triplet (verre FPL-53)	Triplet (verre FPL-53)
Fitre bloquant	Aucun	12mm	18mm	34mm
Rapport de focale	f/7.14 (en H-Alpha)	f/7.14 (en H-Alpha)	f/7.14 (en H-Alpha)	f/7.14 (en H-Alpha)
Bande passante	inférieur à 0.7 Å	inférieur à 0.7 Å	inférieur à 0.7 Å	inférieur à 0.7 Å
Pressure Tuner	Inclus	Inclus	Inclus	Inclus
Longueur (avec/sans le module H-Alpha)	65/84cm	65/84cm	65/84cm	65/84cm
Poids	6.8kg	6.8kg	6.8kg	6.8kg

Inclus avec chaque modèle LS100MT (accessoires en commun à chaque version)

1x Lunette solaire Lunt 100mm
1x Filtre étalon H-Alpha avec Pressure Tuner intégré
1x Porte-oculaire à crémaillère 50.8/31.75mm avec mise au point démultipliée 10:1
2x Colliers de fixation (avec filetage pas Kodak)
1x Queue d'aronde mâle type Vixen
1x Poignée de transport avec chercheur solaire intégré

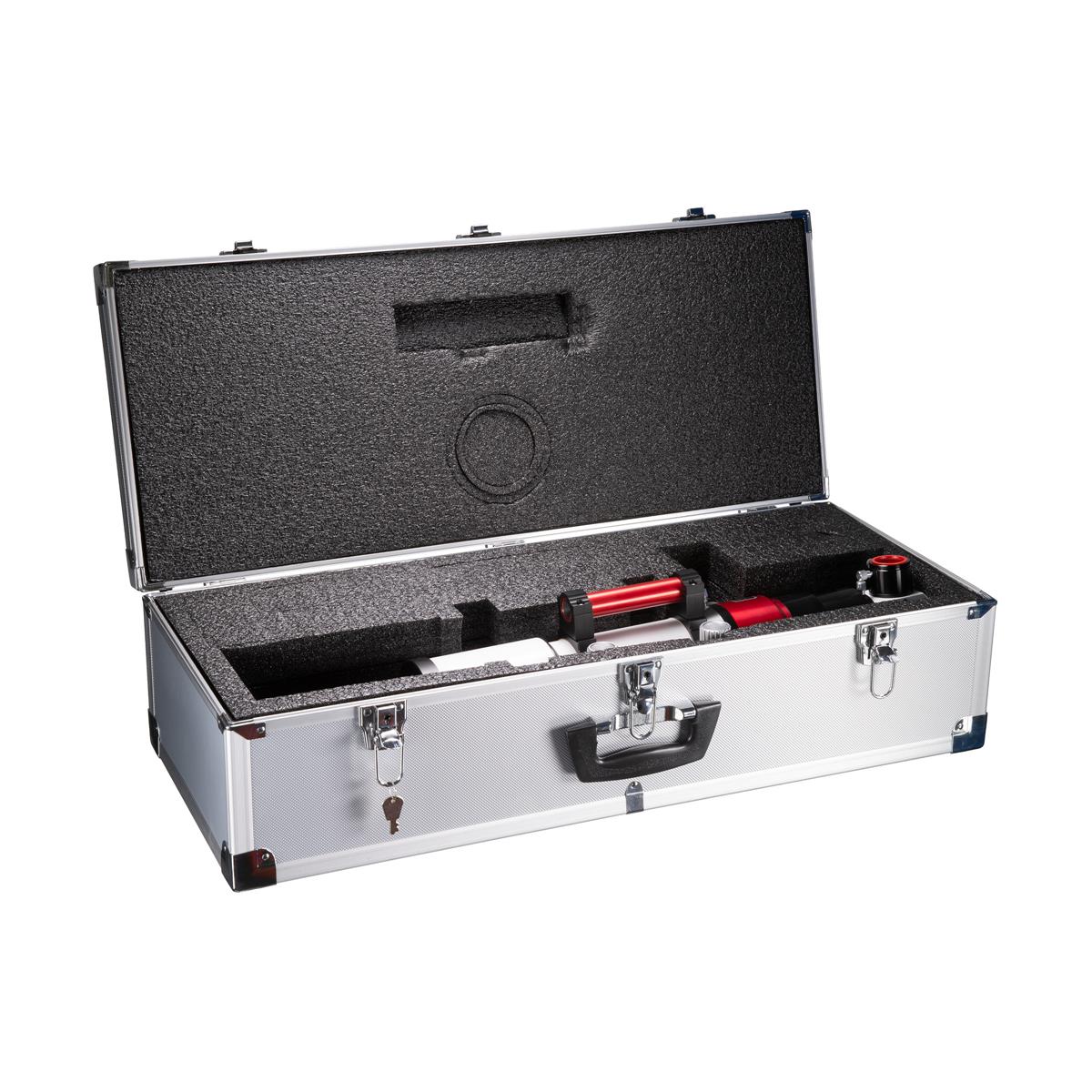

1x Valise de transport avec mousse prédécoupée (78x33x23cm)
Manuel d'instruction (en anglais)

FOIRE AUX QUESTIONS

Quels détails solaires puis-je réellement observer avec la lunette Lunt 100mm LS100MT en H-Alpha ?

Grâce à la bande passante très étroite du filtre étalon H-Alpha (inférieure à 0,7 Å), vous pouvez observer la granulation solaire, c'est-à-dire la texture granuleuse de la surface du Soleil due aux mouvements de convection. Vous verrez également des protubérances, ces jets de gaz très chauds s'échappant dans l'espace, ainsi que des filaments sombres sur le disque solaire, qui sont des structures gazeuses plus froides. Les taches solaires apparaissent avec un contraste différent de celui en lumière blanche, entourées souvent de zones actives plus chaudes (flares). Cette finesse de détails est possible grâce à l'étalon Fabry-Perot interne qui filtre précisément la raie H-Alpha à 656.3 nm.

Comment fonctionne le système de réglage par pression (Pressure Tuner) et quel est son intérêt pratique ?

Le Pressure Tuner agit en modifiant la pression d'un gaz dans une cavité interne où se trouve l'étalon Fabry-Perot, ce qui ajuste précisément la longueur d'onde filtrée. Ce réglage compense les variations liées à la température, la pression atmosphérique, l'altitude ou même la rotation du Soleil (effet Doppler). En pratique, cela vous permet d'affiner le filtre pour obtenir une image plus nette et stable, avec un meilleur contraste des protubérances, des flares et de la granulation, améliorant ainsi la qualité visuelle et photographique.

Est-ce que la lunette LS100MT est adaptée pour l’astrophotographie solaire, et quels filtres bloquants choisir ?

Oui, le LS100MT est conçu pour l'imagerie solaire, notamment grâce à son porte-oculaire à crémaillère précis et à la possibilité de choisir des filtres bloquants adaptés. Les filtres bloquants plus grands (BF1800 ou BF3400) sont recommandés si vous utilisez des capteurs de grande taille, car ils laissent passer un champ plus large sans vignettage. Pour une observation visuelle seule, le BF1200 plus petit suffit et limite le poids et la taille du filtre. Le porte-oculaire avec démultiplication 10:1 assure une mise au point fine indispensable à l’astrophotographie.

Quels sont les compromis à connaître entre la lunette solaire LS100MT en Double Stack et en Single Stack ?

En configuration Double Stack, la lunette utilise un second filtre H-Alpha, ce qui réduit la bande passante à environ 0,5 Å. Cela diminue la luminosité, rendant l'image plus sombre, mais augmente significativement le contraste et la finesse des détails, particulièrement pour les protubérances et la structure fine de la chromosphère solaire. En Single Stack, l'image est plus lumineuse et plus facile à observer en conditions de forte turbulence, mais les détails sont moins marqués. Le choix dépendra donc de votre priorité entre luminosité et contraste, ainsi que des conditions d'observation.

Le LS100MT est-il facile à transporter et à installer pour une sortie sur le terrain ?

Le LS100MT pèse environ 6,8 kg, ce qui reste raisonnable pour un instrument de 100 mm de diamètre. Il est livré avec une valise de transport avec mousse prédécoupée, facilitant son transport en voiture, même compacte. La longueur totale varie entre 65 et 84 cm selon la configuration, ce qui reste compatible avec la plupart des coffres. Le montage est simple grâce aux colliers de fixation et à la queue d'aronde type Vixen pour monture. Le chercheur solaire intégré dans la poignée aide à un pointage rapide et précis, minimisant le temps de mise en place sur le terrain.
