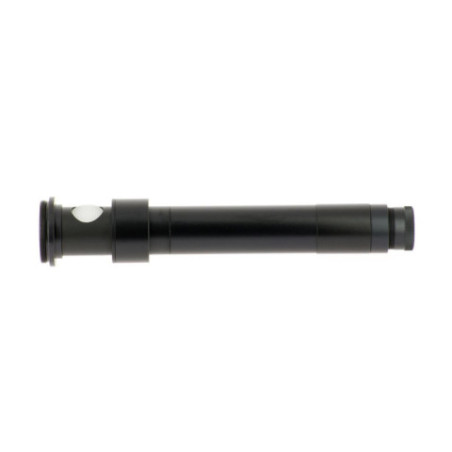

Microscope de collimation Takahashi

( Code : TATKA00443 )

L'outil de collimation des télescopes de type Cassegrain

Pour la collimation des télescopes Takahashi Mewlon et des tubes Cassegrain/Ritchey-Chrétien
Entrée au filetage 36,4 mm mâle

238,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur le microscope de collimation Takahashi

Pour vous aider à collimater avec soin vos télescopes de type Cassegrain, tels que les Dall-Kirkham, Ritchey-Chrétien ou CDK, Takahashi propose un outil spécifique : le microscope de collimation. Son but est de vous aider à régler le miroir secondaire le plus précisément possible ; ce miroir généralement hyperbolique, doit être orienté de la meilleure des façons.

Pour que le microscope de collimation soit utilisable, il faut impérativement que le miroir secondaire soit marqué. Le microscope permet de "zoomer" sur cette marque, de façon à l'aligner avec le système de mise au point. Vous n'avez pas à agir sur le miroir primaire.

Le microscope de collimation est utilisable sur les télescopes Takahashi CCA-250, Mewlon-250CRS et Mewlon-300CRS mais pas sur les Mewlon-180 et Mewlon-210 dont les miroirs secondaires ne sont pas marqués. Il est aussi compatible avec les télescopes Cassegrain et Ritchey-Chrétien Kepler GSO, ainsi qu'avec les instruments Planewave, RCOS, etc.

Montages et utilisation

Trois types de montage sont possibles, selon la marque et le modèle de l'instrument.

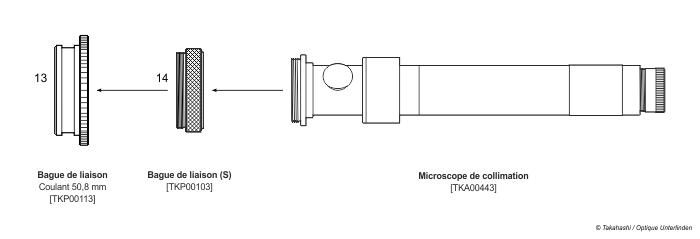

Pour les télescopes Takahashi Mewlon-250CRS et Mewlon-300CRS, le microscope de collimation se visse directement sur le filetage M36.4 de la bague n°14 du porte-oculaire.

Pour les télescopes Takahashi (Mewlon-250CRS et Mewlon-300CRS), le montage du microscope de collimation s'effectue sur la bague de liaison au coulant 50,8 mm par l'intermédiaire de la bague n°14. Ces deux bagues sont livrées de série avec les tubes optiques.

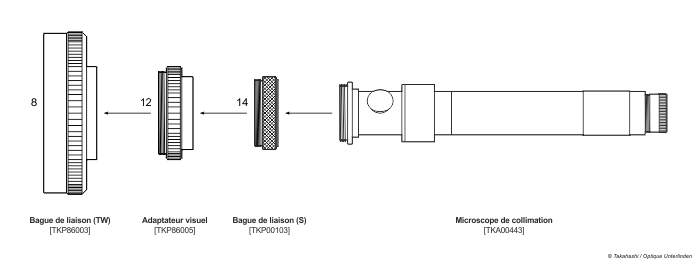

Sur le télescope Takahashi CCA-250, le microscope de collimation se visse sur le filetage M36.4 de la bague n°14, en sortie de l'adaptateur visuel n°12.

Pour le télescope Takahashi CCA-250, le montage du microscope de collimation s'effectue sur la bague de liaison TW par le biais des bagues n°12 et n°14. Ces deux bagues sont livrées de série avec le tube du télescope.

Pour les télescopes compatibles des autres marques, nous avons conçu un adaptateur au coulant 50,8 mm qui s'insert directement dans les porte-oculaires des instruments.

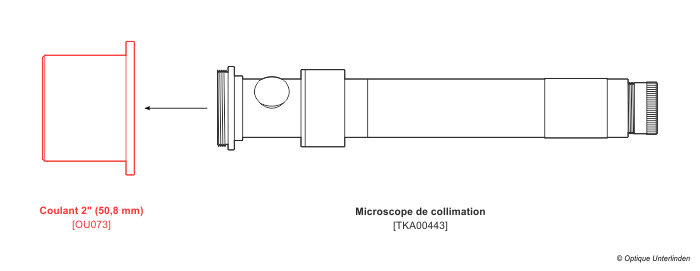

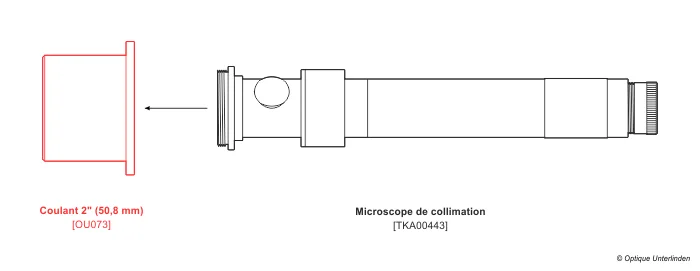

Le coulant 50,8 mm optionnel (OU033, en rouge) se visse à l'avant du microscope de collimation et le tout s'insère dans le porte-oculaire 2" du tube optique à collimater.

Tableau des caractéristiques

Caractéristique	Microscope de collimation Takahashi
Référence	TKA00443
Interfaces mécaniques en entrée	Filetage M36.4x1 mâle
Interface mécanique en sortie	-
Dimensions	longueur : 210 mm. Diamètre : 40 mm
Poids	235 g

Schémas

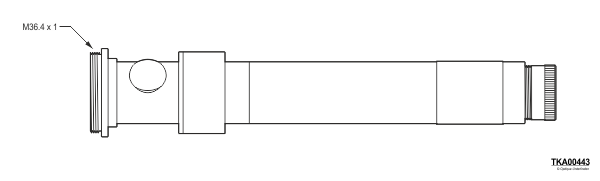

Entrée et sortie du microscope de collimation Takahashi

Contenu du produit

1 microscope de collimation Takahashi [TKA00443]

Modes d'emploi

Collimation des tubes optiques Ritchey-Chrétien Kepler GSO	Télécharger
Collimation des tubes optiques Ritchey-Chrétien Kepler GSO à tube Serrurier	Télécharger

FOIRE AUX QUESTIONS

Pourquoi est-il important que le miroir secondaire soit marqué pour utiliser ce microscope de collimation ?

Le microscope de collimation Takahashi permet d'orienter précisément le miroir secondaire en zoomant sur une marque spécifique apposée sur celui-ci. Sans cette marque, il est impossible d'aligner correctement le miroir secondaire, car l'outil fonctionne en centrant cette référence visuelle. Cela garantit une collimation fine et répétable, essentielle pour obtenir une image nette sur les télescopes Cassegrain et Ritchey-Chrétien.

Puis-je utiliser ce microscope de collimation sur d'autres télescopes que ceux de la marque Takahashi ?

Oui, ce microscope est compatible avec tout tube optique possédant un filetage M36.4 ou un porte-oculaire 50,8 mm, notamment les télescopes Cassegrain et Ritchey-Chrétien d'autres marques comme Kepler GSO, Planewave, ou RCOS. Un adaptateur optionnel permet l'insertion dans un coulant 2 pouces classique, ce qui étend son utilisation aux instruments similaires tant que le miroir secondaire est marqué.

Comment se fait le montage du microscope de collimation sur un télescope Takahashi Mewlon-300CRS ?

Le microscope se visse directement sur le filetage M36.4 de la bague n°14, qui fait partie du porte-oculaire du télescope. Cette bague est livrée avec le tube optique. Le montage est donc simple et robuste, garantissant un alignement stable pendant la collimation. Cette méthode évite toute manipulation du miroir primaire et assure une précision adaptée aux exigences des télescopes Mewlon.

En quoi ce microscope de collimation améliore-t-il la qualité d’observation ou d’imagerie ?

Un miroir secondaire bien aligné minimise les aberrations optiques et préserve la qualité du faisceau lumineux vers le foyer. La collimation précise avec ce microscope réduit les défauts comme le coma ou la perte de contraste, ce qui est crucial pour observer des détails fins sur les planètes ou pour obtenir des images nettes en astrophotographie. Un mauvais alignement entraîne des images floues ou déformées même avec un bon télescope.

Est-ce que l’utilisation de ce microscope de collimation demande des compétences particulières ?

Une certaine connaissance de la structure optique d’un télescope Cassegrain est nécessaire, notamment la compréhension du rôle du miroir secondaire et de la collimation. Cependant, l’outil est conçu pour simplifier le réglage en offrant une vue agrandie sur la marque du miroir secondaire. Un manuel ou un tutoriel est recommandé pour bien comprendre les étapes, mais l’appareil ne nécessite pas d’outils spécifiques ni de manipulations complexes.
