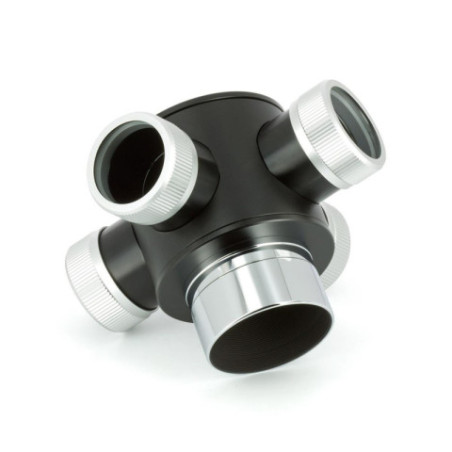

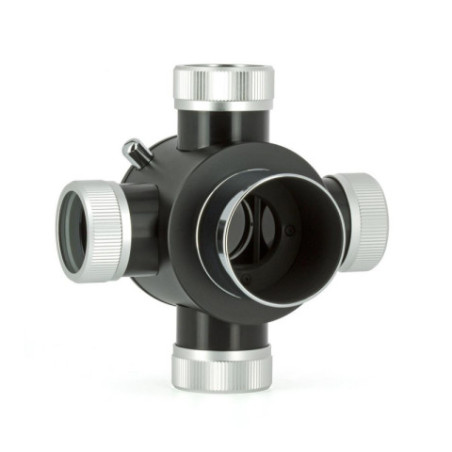

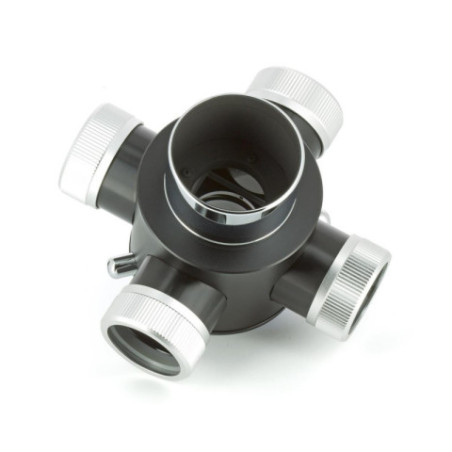

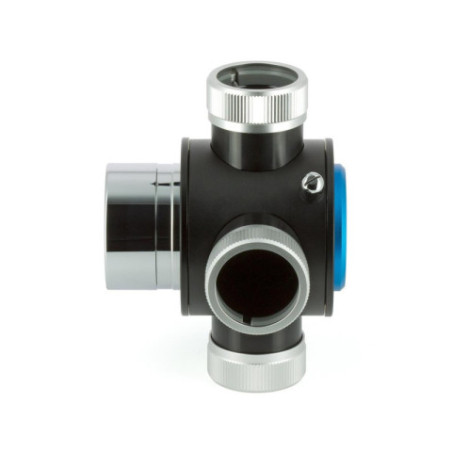

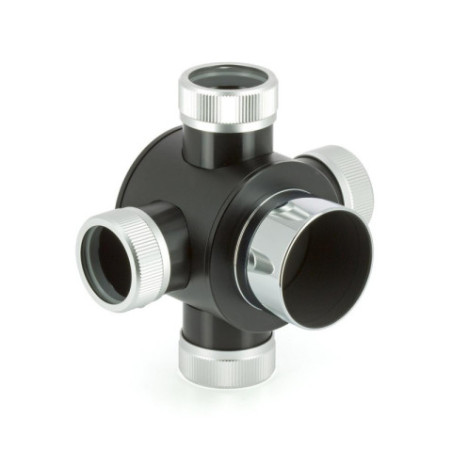

Tourelle rotative Takahashi pour 4 oculaires 31,75 mm

Tourelle Takahashi montage 50.8 pour 4 oculaires coulant 31.75mm

( Code : TATKA00404 )

Fixez 4 oculaires en même temps au foyer de votre instrument !

Entrée au coulant 2" (50,8 mm) mâle
Sortie avec 4 coulants 1.25" (31,75 mm) femelles
Fabriquée au Japon

563,00 €

TTC

En stock

Livré en 48/72h

ou payer en

Sécurité des produits

Fabricant : .

Personne responsable : • Optique Unterlinden, 5 rue Jacques Daguerre 68000 COLMAR (France) – www.optique-unterlinden.com – 03 89 24 16 05 - info@optique-unterliden.com

Consignes de sécurité

Tout savoir sur la tourelle rotative Takahashi pour 4 oculaires

Vous vous lassez d'insérer et de sortir vos oculaires de votre envoi coudé ? Vous possédez des oculaires de qualité et ne souhaitez pas utiliser de zoom pour les remplacer tous ? La tourelle Takahashi est faite pour vous.

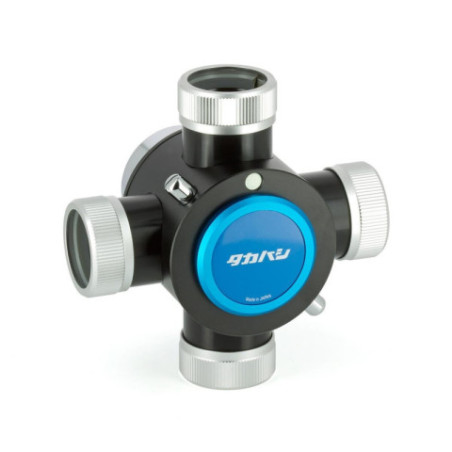

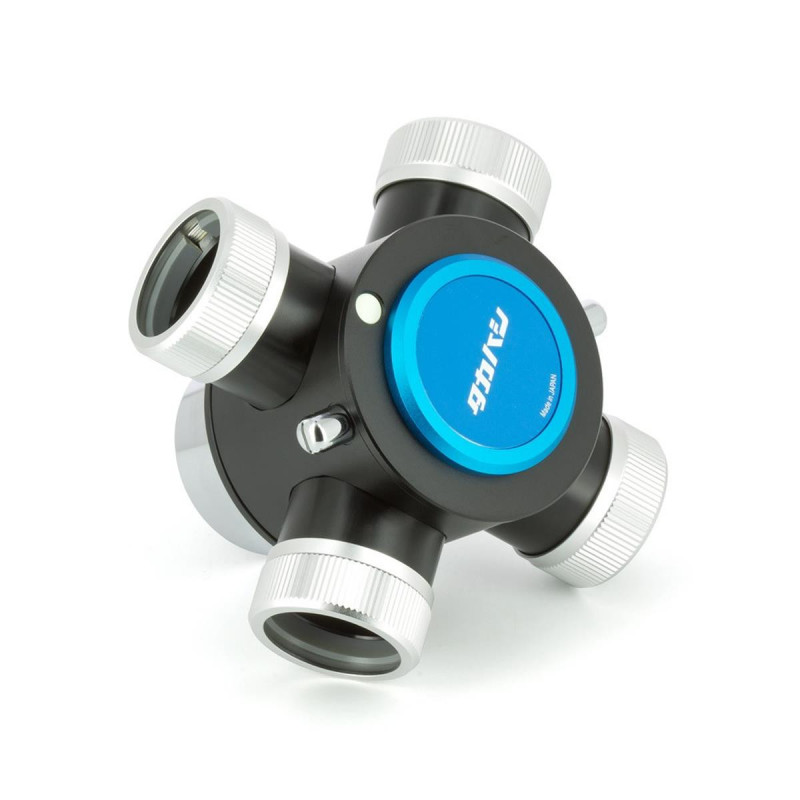

La tourelle Takahashi pour 4 oculaires se fixe au foyer de votre instrument, au coulant 2" (50,8 mm). Un prisme intégré, au dessus duquel tourne une tourelle revolver à cliquet, renvoie l'image à 90°. La tourelle possède 4 sorties acceptant des oculaires au coulant 1.25" (31,75 mm), avec serrage annulaire Teflon. Une pastille fluorescente vous indique l'oculaire en position.

Le tirage mécanique (MBD) de la tourelle est de 82 mm. Avec le tube allonge S [TKA00105] optionnel, cela équivaut au tirage mécanique du renvoi coudé 50,8 mm Takahashi [TKA00543] équipé de son réducteur 31,75 mm [TKA00111], soit 117,5 mm. L'utilisation de ce tube allonge est indispensable pour obtenir la mise au point sur les instruments suivants : FC-76DS, FSQ-85ED, FSQ-106ED, FSQ-130ED, Mewlon-250CRS et Mewlon-300CRS.

La tourelle a été conçue pour être utilisée avec les oculaires Takahashi des séries Abbe et LE (excepté les LE40 et LE50, au coulant 50,8 mm). Toutefois, vous pouvez utiliser des oculaires d'autres marques de taille équivalente. Les oculaires à grand champ et les modèles lourds sont déconseillés. Du fait de la position du prisme, il est impératif que la longueur mécanique de la jupe au coulant 31,75 mm ne dépasse pas 31 mm de longueur, filtre additionnel compris. Le montage pourrait entrer en contact avec le prisme et l'endommager.

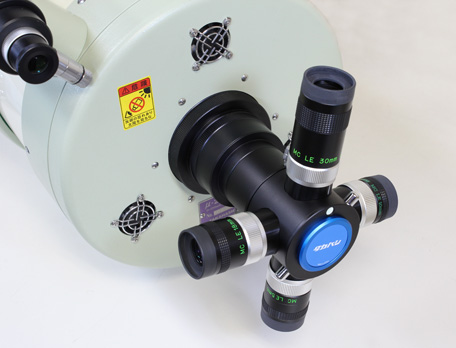

Montage de la tourelle rotative au foyer d'un télescope Takahashi Mewlon, avec 4 oculaires LE.

Tableau des caractéristiques

Caractéristique	Tourelle rotative Takahashi pour 4 oculaires
Référence	TKA00404
Interfaces mécaniques en entrée	Coulant 2" (50,8 mm) mâle
Interface mécanique en sortie	4 x coulant 1.25" (31,75 mm) femelle
Tirage	82 mm
Dimensions	Epaisseur : 100 mm. Diamètre : 135 mm
Poids	610 g

Contenu du produit

1 tourelle rotative Takahashi pour 4 oculaires [TKA00404]

FOIRE AUX QUESTIONS

Est-ce que je peux utiliser des oculaires lourds ou grand champ avec cette tourelle Takahashi ?

La tourelle Takahashi pour 4 oculaires est conçue principalement pour des oculaires légers et de taille standard, notamment les séries Abbe et LE Takahashi. Les oculaires lourds ou grand champ sont déconseillés car le poids important peut déséquilibrer le montage et affecter la stabilité, tandis que la jupe des oculaires ne doit pas dépasser 31 mm pour éviter d'endommager le prisme interne. Cela limite donc l'usage aux oculaires compacts et légers pour garantir un fonctionnement sûr et précis.

Comment savoir si cette tourelle est compatible avec mon télescope Takahashi ?

La tourelle s’installe sur un foyer au coulant 2" (50,8 mm) mâle, ce qui correspond à la norme Takahashi. Par ailleurs, certains instruments Takahashi comme le FC-76DS, FSQ-85ED, FSQ-106ED, FSQ-130ED, Mewlon-250CRS et Mewlon-300CRS nécessitent l’usage d’un tube allonge optionnel pour atteindre la mise au point correcte. La compatibilité mécanique dépend aussi de la longueur de la jupe de l’oculaire (max 31 mm) pour éviter tout contact avec le prisme. En résumé, vérifiez le diamètre de votre foyer et la longueur mécanique de vos oculaires pour garantir l’adaptation.

Pourquoi la tourelle a-t-elle un prisme intégré et quel est son effet sur l’image ?

Le prisme intégré renvoie l’image à 90°, ce qui est indispensable pour une observation confortable en visée haute. Ce renvoi permet d’avoir une position d’observation ergonomique, évitant de se pencher ou de se tordre. Cependant, l’introduction d’un prisme ajoute un élément optique qui peut légèrement diminuer la transmission lumineuse, mais la qualité du prisme Takahashi minimise cet effet. Il faut aussi veiller à ce que les oculaires ne touchent pas ce prisme pour éviter tout dommage.

Est-ce que cette tourelle permet de changer rapidement d'oculaire lors d'une session d'observation ?

Oui, cette tourelle rotative est spécialement conçue pour fixer simultanément 4 oculaires et passer de l’un à l’autre en tournant la tourelle à cliquets. Cela évite de devoir insérer et retirer chaque oculaire manuellement, ce qui est pratique pour comparer différents grossissements rapidement ou pour plusieurs observateurs. La présence d’une pastille fluorescente indique clairement quel oculaire est en position, réduisant les risques d’erreur.

Quel impact a le tirage mécanique de 82 mm sur la mise au point de mon télescope ?

Le tirage mécanique de 82 mm correspond à la distance entre la sortie 2" de la tourelle et le plan focal de l’oculaire. C’est un paramètre critique car il doit être compatible avec la distance de mise au point de votre instrument. Si le tirage est trop court ou trop long, il sera impossible d’atteindre une mise au point nette sans accessoires. Pour certains télescopes Takahashi spécifiques, l’ajout d’un tube allonge optionnel est nécessaire pour atteindre le tirage adapté (environ 117,5 mm), assurant ainsi une mise au point correcte avec la tourelle.
