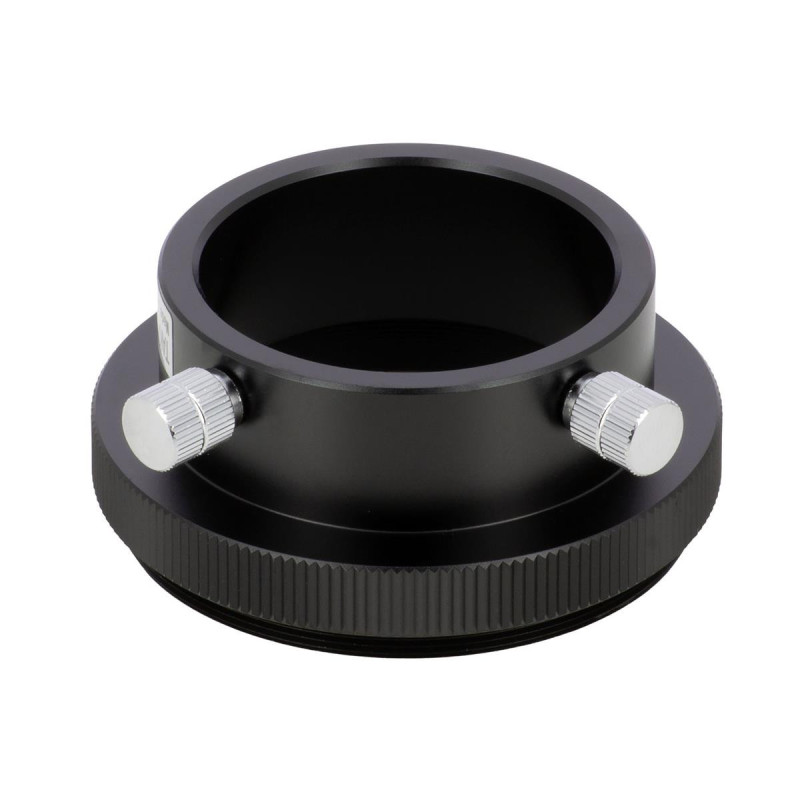

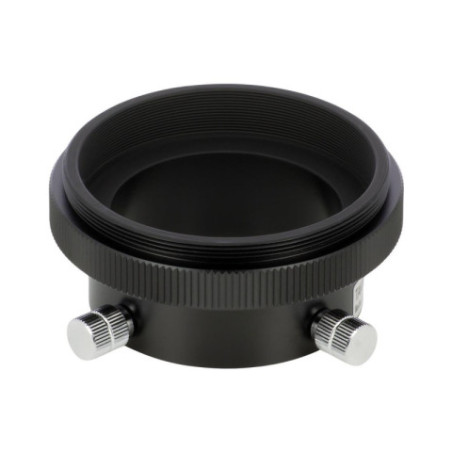

Porte oculaire Takahashi coulant 50.8 (FSQ-106EDX4 / FSQ-85EDX) n°70S

Tout savoir sur le porte-oculaire court Takahashi coulant 2" - filetage M72

Ce porte-oculaire court au coulant 2" (50.8mm) équipe habituellement les astrographes Takahashi FSQ-85EDX et FSQ-106EDX4. Il peut toutefois remplacer le modèle classique TKA27110 sur d'autres lunettes Takahashi munies d'une sortie de focuser au filetage M72 (FC-100DF, TSA-120, FSQ d'anciennes générations, TOA-130 et TOA-150), dans le cas où il serait nécessaire de réduire le tirage. En effet, le tirage du modèle TKA27110S est de 30 mm alors que celui du modèle classique TKA27100 est de 40mm.

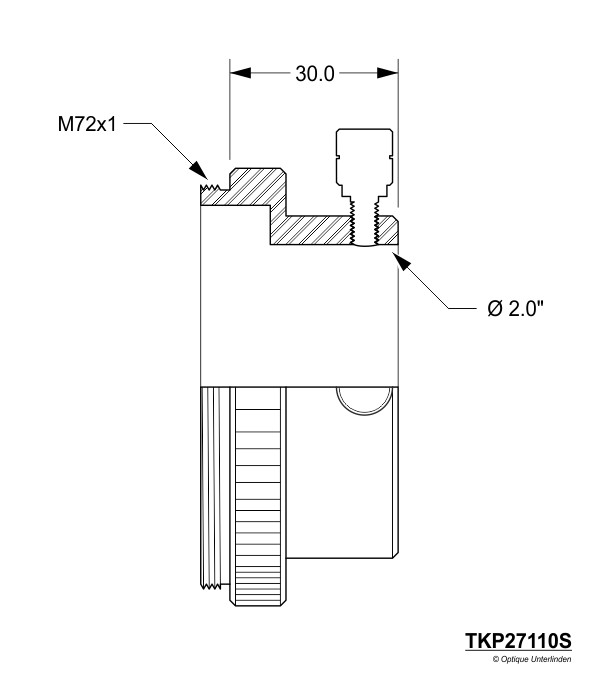

L'interface mécanique d'entrée est au filetage M72x1 mâle. L'interface mécanique de sortie est au coulant 2" (50,8 mm). Le tirage est de 30 mm. Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Le serrage s'effectue à l'aide de 2 vis moletées. Le porte-oculaire est au coulant 2" uniquement ; aucun réducteur de coulant (2" vers 1.25") n'est livré.
